دینام خودرو چه نقشی در عملکرد خودرو دارد؟
دینام وظیفه تولید و تأمین برق خودرو را در زمان روشن بودن موتور بر عهده دارد.
در واقع، تا زمانی که خودرو روشن است، دینام به‌صورت مداوم در حال تولید برق است تا باتری را شارژ کرده و انرژی مورد نیاز بخش‌های مختلف خودرو مانند چراغ‌ها، سیستم صوتی، ECU، کولر، برف‌پاک‌کن و سایر تجهیزات الکتریکی را تأمین کند.
وظیفه اصلی دینام چیست؟
دینام با دریافت نیروی مکانیکی از موتور، آن را به انرژی الکتریکی تبدیل می‌کند. جریان الکتریکی تولیدشده (که پس از یکسوسازی به جریان مستقیم – DC تبدیل می‌شود) وارد باتری می‌شود تا:
- باتری شارژ شود
- هم‌زمان برق مورد نیاز تجهیزات خودرو فراهم گردد
بدون وجود دینام، باتری خودرو تنها برای مدت کوتاهی توانایی تأمین برق را دارد و پس از آن، خودرو خاموش خواهد شد.
بیشتر بخوانید : لوازم یدکی فوتون تونلند
باتری خودرو چه نقشی دارد؟
باتری در واقع منبع ذخیره برق خودرو است و در مواقعی وارد عمل می‌شود که دینام کار نمی‌کند؛ مانند زمانی که خودرو خاموش است.
مهم‌ترین وظایف باتری:
- کمک به استارت خودرو: زمانی که می‌خواهید خودرو را روشن کنید، دینام هنوز فعال نیست و باتری برق مورد نیاز استارت را تأمین می‌کند.
- تأمین برق در حالت خاموش بودن خودرو: برای استفاده از چراغ‌ها، سیستم صوتی یا دیگر تجهیزات برقی در زمان خاموش بودن خودرو، این باتری است که برق لازم را فراهم می‌سازد.
نکته مهم: انرژی ذخیره‌شده در باتری محدود است و استفاده طولانی از تجهیزات برقی در حالت خاموش بودن خودرو، می‌تواند باتری را تخلیه کند.

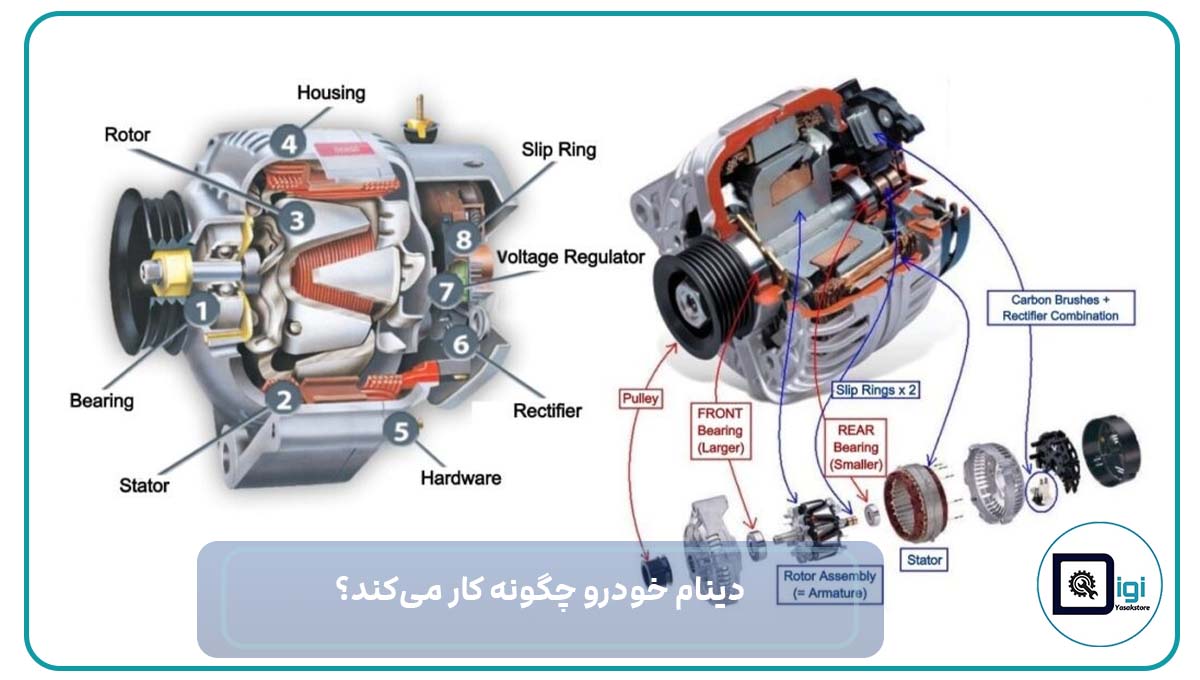

دینام خودرو چگونه کار می‌کند؟ مرحله‌به‌مرحله با عملکرد دینام آشنا شوید
دینام خودرو یکی از اجزای کلیدی در سیستم برق‌رسانی اتومبیل است که وظیفه دارد انرژی مکانیکی تولیدشده توسط موتور را به برق تبدیل کند. در ادامه، فرآیند عملکرد دینام را به‌صورت مرحله‌ای بررسی می‌کنیم:
۱. تولید انرژی مکانیکی توسط موتور
موتور خودرو با سوزاندن سوخت و انجام فرآیند احتراق، انرژی مکانیکی تولید می‌کند. این انرژی پایه اولیه‌ای است که برای تولید برق مورد استفاده قرار می‌گیرد.
۲. انتقال انرژی به دینام
نیروی مکانیکی تولیدشده توسط موتور، از طریق تسمه دینام (که به میل‌لنگ متصل است) به دینام منتقل می‌شود. این تسمه هنگام چرخش موتور به حرکت درمی‌آید و دینام را فعال می‌کند.
۳. چرخش روتور در داخل دینام
با حرکت تسمه، روتور یا همان بخش چرخان دینام نیز شروع به گردش می‌کند. روتور در مرکز دینام قرار دارد و داخل قطعه ثابتی به نام استاتور می‌چرخد.
۴. ایجاد میدان مغناطیسی
درون روتور یک سیم‌پیچ وجود دارد که با عبور جریان الکتریکی (تأمین‌شده از باتری)، میدان مغناطیسی تولید می‌کند. این میدان یکی از عناصر اصلی در تولید برق است.
۵. القای جریان در استاتور
چرخش میدان مغناطیسی روتور در نزدیکی سیم‌پیچ‌های استاتور، باعث القای جریان برق در آن‌ها می‌شود. این جریان در ابتدا متناوب (AC) است، چون جهت حرکت میدان مغناطیسی به طور پیوسته تغییر می‌کند.
۶. تبدیل جریان AC به DC
برق تولیدشده در استاتور قابل استفاده مستقیم برای خودرو نیست، زیرا اکثر تجهیزات خودرو و باتری با جریان مستقیم (DC) کار می‌کنند. در این مرحله، دیودها وارد عمل می‌شوند و جریان متناوب را به جریان مستقیم تبدیل می‌کنند.
۷. تنظیم ولتاژ خروجی
برای جلوگیری از آسیب به باتری یا سیستم‌های الکتریکی خودرو، دینام دارای قطعه‌ای به نام رگلاتور ولتاژ (آفتامات) است که ولتاژ خروجی دینام را در حد مشخص و ایمن نگه می‌دارد.
بیشتر بخوانید : کوئل خودرو چیست؟ عملکرد، کاربرد و علائم خرابی آن را بشناسید

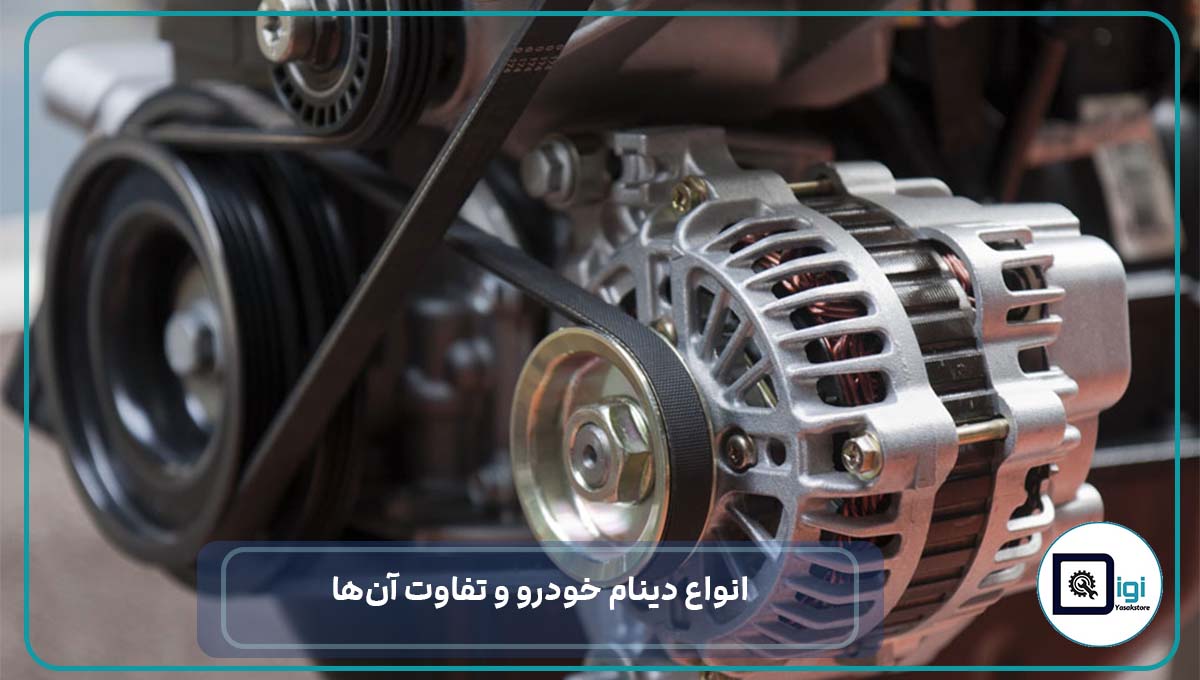

انواع دینام خودرو و تفاوت آن‌ها
دینام خودرو نیز مانند بسیاری از قطعات فنی، در انواع مختلفی تولید می‌شود که هر یک ساختار خاص خود را دارد و با توجه به نوع خودرو و تکنولوژی آن انتخاب می‌شود. در ادامه با رایج‌ترین انواع دینام در خودروها آشنا می‌شویم:
۱. دینام دو ذغال و دینام سه ذغال
یکی از روش‌های دسته‌بندی دینام‌ها، براساس تعداد **زغال (جاروبک)**های به‌کاررفته در آن‌هاست:
- دینام دو ذغال:
رایج‌تر در خودروهای قدیمی‌تر، این نوع دینام‌ها معمولاً با آفتامات سه‌قرقره کار می‌کنند. ساختار ساده‌تری دارند ولی در سرعت‌های پایین راندمان کمتری ارائه می‌دهند. - دینام سه ذغال:
در برخی خودروهای سبک و نیمه‌سنگین دیده می‌شود و عملکرد بهتری در شرایط پرفشار دارد. این نوع دینام‌ها اغلب با آفتامات یک‌قرقره سازگار هستند.
۲. آلترناتور (Alternator) – نسل جدید دینام خودرو
در خودروهای امروزی، به‌جای دینام‌های سنتی، از آلترناتور استفاده می‌شود که نوعی پیشرفته‌تر از دینام است. آلترناتورها در دور پایین موتور نیز قادر به تولید برق کافی هستند، در حالی که دینام‌های قدیمی در حالت درجا کار کردن یا دور موتور پایین، به‌درستی باتری را شارژ نمی‌کردند.
مزایای آلترناتور نسبت به دینام‌های سنتی:
- شارژ بهتر باتری حتی در حالت ایستادن خودرو
- راندمان بالاتر در تولید برق
- طول عمر بیشتر و نیاز کمتر به سرویس
به همین دلیل، آلترناتورها امروزه به استاندارد اصلی در اغلب خودروهای جدید تبدیل شده‌اند.
بیشتر بخوانید : خرابی سنسور دریچه گاز خودرو + نشانه‌ها و نحوه عیب‌یابی گام‌به‌گام
آشنایی با اجزای دینام خودرو و نقش هرکدام
دینام خودرو برای تولید برق مورد نیاز سیستم‌های الکتریکی و شارژ باتری، از مجموعه‌ای از قطعات تشکیل شده است که هر یک نقشی کلیدی در عملکرد صحیح آن دارند. در ادامه، اجزای مهم دینام و نحوه کارکرد آن‌ها را بررسی می‌کنیم.
1. پوسته دینام (Housing)
پوسته دینام معمولاً از دو قطعه آلومینیومی تشکیل شده که کلیه قطعات داخلی دینام (به جز قرقره) را در خود جای می‌دهد. این قطعات به‌گونه‌ای طراحی شده‌اند که بلبرینگ‌ها روی آن‌ها قرار می‌گیرند تا محور روتور بتواند به‌راحتی بچرخد.
اما چرا آلومینیوم؟ آلومینیوم رسانای خوبی برای گرماست؛ بنابراین با انتقال سریع حرارت، مانع از داغ شدن بیش از حد دینام در حین عملکرد می‌شود. این ویژگی باعث افزایش دوام و کارایی دینام می‌گردد.
2. استاتور (Stator)
استاتور بخش ثابت دینام است که شامل چند سیم‌پیچ و یک هسته فلزی شیاردار می‌شود. وظیفه اصلی استاتور، تولید جریان برق از طریق القای الکترومغناطیسی است.
سیم‌پیچ‌های استاتور در شیارهای هسته‌ای قرار دارند که از چندین حلقه آهنی متصل به یکدیگر تشکیل شده‌اند (که به آن‌ها بالشتک دینام نیز می‌گویند). این سیم‌پیچ‌ها در برابر بدنه فلزی عایق شده‌اند تا از اتصال کوتاه جلوگیری شود.
اکثر استاتورها دارای خروجی سه‌فاز هستند؛ یعنی از سه سیم خروجی استفاده می‌شود که هرکدام جریان متناوب (AC) با اختلاف فاز مشخصی تولید می‌کنند. این تفاوت فاز، دلیل اصلی متناوب بودن جریان خروجی دینام است.
نکته: تفاوت دینام‌ها در نوع و تعداد سیم‌پیچ‌ها، جنس آن‌ها، قطر سیم و تعداد دور آن‌ها در استاتور خلاصه می‌شود.
3. روتور (Rotor)
روتور که به آن آرمیچر نیز می‌گویند، بخش متحرک دینام است که در مرکز استاتور قرار می‌گیرد. این قطعه وظیفه تولید میدان مغناطیسی را بر عهده دارد و برای ایجاد این میدان، نیاز به جریان برق دارد که از باتری خودرو تأمین می‌شود.
روتور شامل یک محور فلزی (شفت) است که به کمک قرقره می‌چرخد. دور این محور، یک سیم‌پیچ به همراه قاب پلاستیکی قرار گرفته که برق را از باتری گرفته و با ایجاد میدان مغناطیسی، موجب القای جریان در استاتور می‌شود. دو سر این سیم‌پیچ‌ها به حلقه‌هایی از جنس مس به نام کلکتور متصل هستند.
4. دیود (یک‌سوساز ولتاژ)
از آنجایی که جریان تولیدشده در استاتور متناوب (AC) است، اما خودرو برای شارژ باتری و استفاده از تجهیزات الکتریکی به جریان مستقیم (DC) نیاز دارد، باید این جریان تبدیل شود. این تبدیل توسط دیودها انجام می‌شود.
در دینام، معمولاً از پل دیودی برای یکسوسازی جریان استفاده می‌شود. این پل شامل چند دیود است (حداقل ۴ عدد) که هرکدام فقط اجازه عبور جریان از یک جهت را می‌دهند. به این ترتیب، جریان متناوب به جریان مستقیم تبدیل شده و قابل استفاده برای خودرو می‌گردد.
5. آفتامات (رگلاتور ولتاژ)
آفتامات قطعه‌ای حیاتی در دینام است که وظیفه کنترل جریان ورودی به روتور را بر عهده دارد. اگر جریان ورودی به روتور کم یا زیاد باشد، خروجی دینام نیز نامتعادل خواهد شد. آفتامات با تنظیم دقیق این جریان، موجب پایداری ولتاژ خروجی دینام می‌شود.
به عبارتی، این قطعه به طور غیرمستقیم عملکرد کل دینام را تحت کنترل دارد و از نوسان ولتاژ و آسیب به باتری جلوگیری می‌کند.
6. زغال و جازغالی
زغال‌ها یا جاروبک‌ها قطعاتی رسانا هستند که جریان برق را به کلکتور روتور منتقل می‌کنند. این زغال‌ها در محفظه‌ای پلاستیکی به نام جازغالی قرار دارند.
از آنجا که زغال‌ها در تماس مداوم با کلکتور قرار دارند، در طول زمان ساییده یا سوخته می‌شوند و باید تعویض شوند. یکی از نشانه‌های سوختن زغال‌ها، احساس بوی سوختگی هنگام روشن بودن خودرو است.
7. پولی و پره خنک‌کننده
برای خنک نگه‌داشتن دینام، از قطعه‌ای به نام پره خنک‌کننده استفاده می‌شود که روی محور روتور نصب شده و همراه با چرخش آن، هوا را به جریان می‌اندازد.
پولی نیز به تسمه متصل است و با چرخش موتور، نیروی مکانیکی را به روتور منتقل می‌کند. پره‌ها مانند یک فن عمل کرده و با حرکت هوا از جلوی دینام به سمت عقب، از داغ شدن بیش از حد قطعات جلوگیری می‌کنند.
در برخی دینام‌ها، پره‌ها در بیرون و در برخی دیگر داخل پوسته دینام قرار دارند.
بیشتر بخوانید : علت کار نکردن فن ماشین و بهترین راه حل
نشانه‌های خرابی دینام خودرو چیست؟
دینام نقش حیاتی در تامین برق مورد نیاز خودرو و شارژ باتری دارد. بنابراین در صورت بروز مشکل در عملکرد دینام، نشانه‌هایی در خودرو ظاهر می‌شود که نباید از آن‌ها غافل شد. در ادامه با مهم‌ترین علائم خرابی دینام آشنا می‌شویم:
1. روشن شدن چراغ هشدار دینام
در خودروهای امروزی، چراغی با نماد باتری یا «ALT» یا «GEN» در صفحه کیلومتر قرار دارد که مربوط به دینام است. اگر دینام به درستی کار نکند یا از مدار خارج شود، این چراغ روشن خواهد شد.
گاهی روشن شدن این چراغ هم‌زمان با استفاده از وسایلی مثل چراغ‌ها، رادیو یا برف‌پاک‌کن اتفاق می‌افتد. در این مواقع بهتر است تجهیزات الکتریکی غیرضروری را خاموش کرده و هر چه سریع‌تر به یک تعمیرگاه مراجعه کنید. تأخیر در رسیدگی ممکن است به سیستم برق خودرو آسیب وارد کند.
2. کاهش شدت نور چراغ‌ها
اگر متوجه شدید چراغ‌های جلو یا داشبورد خودرو کم‌نور شده‌اند، احتمال خرابی در سیستم شارژ خودرو، به‌ویژه دینام، وجود دارد. این علامت می‌تواند نشانه ضعیف بودن تولید برق توسط دینام باشد.
3. خوابیدن باتری خودرو
اگر صبح‌ها باتری به‌درستی استارت نمی‌زند، ممکن است علت آن شارژ نشدن باتری توسط دینام باشد. البته خرابی خود باتری نیز محتمل است. پیش از تعویض باتری، حتما سلامت دینام را بررسی کنید.
4. ایجاد صدا یا بوی سوختگی از موتور
شنیدن صداهای غیرعادی از نزدیکی موتور ممکن است به شل یا پوسیده بودن تسمه دینام مرتبط باشد. همچنین بوی سوختگی ممکن است به خاطر داغ شدن بیش از حد زغال‌ها یا سیم‌پیچ داخلی دینام باشد که نیاز به بررسی فوری دارد.
شایع‌ترین خرابی‌های دینام خودرو
آشنایی با خرابی‌های رایج دینام می‌تواند به شما کمک کند تا در صورت بروز مشکل، سریع‌تر علت را شناسایی کرده و اقدام مناسب انجام دهید:
1. اختلال در تسمه دینام
شل بودن، سفت بودن بیش از حد یا پوسیدگی تسمه دینام باعث اختلال در عملکرد آن می‌شود. در این حالت، دینام قادر به تولید برق کافی نخواهد بود. باید تسمه را بررسی و در صورت لزوم رگلاژ یا تعویض کرد.
2. خرابی زغال‌های دینام (جاروبک‌ها)
زغال‌ها در اثر کارکرد طولانی یا حرارت بالا ممکن است فرسوده یا سوخته شوند. این قطعات قابل تعویض هستند و با جایگزینی آن‌ها، عملکرد دینام به حالت عادی بازمی‌گردد.
3. خراب شدن آفتامات (رگلاتور ولتاژ)
آفتامات ولتاژ خروجی دینام را کنترل می‌کند. خرابی این قطعه باعث نوسانات شدید برق در سیستم الکتریکی خودرو می‌شود. در صورت معیوب بودن، آفتامات باید تعویض شود تا عملکرد دینام پایدار شود.
4. سوختن سیم‌پیچ داخلی یا بالشتک‌ها
سیم‌پیچ‌های داخل دینام ممکن است در اثر فشار بیش از حد، گرمای زیاد یا فرسودگی بسوزند. بسته به شدت آسیب، می‌توان آن‌ها را تعمیر یا قطعه را به‌طور کامل تعویض کرد.
بیشتر بخوانید : گیربکس ZF آلمان در ماشین فوتون: راز قدرت، دوام و رانندگی لذت‌بخش
تفاوت دینام و آلترناتور چیست؟
در خودروهای مدرن امروزی، دیگر از دینام‌های سنتی استفاده نمی‌شود؛ بلکه جای آن‌ها را قطعه‌ای به نام آلترناتور گرفته است. هرچند هنوز در زبان رایج به آن «دینام» گفته می‌شود، اما از نظر فنی تفاوت‌های مهمی میان دینام‌های قدیمی و آلترناتورهای جدید وجود دارد.
چرا دینام‌های قدیمی کنار گذاشته شدند؟
دینام‌های نسل قدیم در دورهای پایین موتور عملکرد ضعیفی داشتند. در شرایطی مانند ترافیک‌های شهری یا توقف‌های طولانی که دور موتور پایین است، این دینام‌ها نمی‌توانستند برق کافی برای سیستم‌های الکتریکی خودرو تولید کنند یا باتری را به‌درستی شارژ نمایند. در نتیجه، کمبود برق به‌ویژه در خودروهایی که تجهیزات برقی زیادی داشتند، یک مشکل رایج بود.
مزیت آلترناتورها نسبت به دینام‌های قدیمی
برای رفع این مشکل، خودروسازان به‌سراغ آلترناتورها رفتند. آلترناتور نوعی دینام پیشرفته است که برخلاف مدل‌های قدیمی، حتی در دورهای پایین موتور نیز قادر است برق کافی تولید کرده و باتری را به‌طور کامل شارژ کند.
تفاوت‌های اصلی بین دینام و آلترناتور عبارتند از:
| عملکرد در دور پایین | ضعیف | قوی و پایدار |
| شارژ باتری در ترافیک | ناکارآمد | کاملاً مؤثر |
| راندمان کلی | پایین‌تر | بالاتر |
| کاربرد امروزی | منسوخ در خودروهای جدید | استاندارد در تمام خودروهای جدید |
آلترناتورها در کنار بازدهی بهتر، دوام بیشتری نیز دارند و با قطعات بهینه‌تری طراحی شده‌اند. در بخش بعدی مقاله، به بررسی دقیق قطعات و ساختار آلترناتور خواهیم پرداخت.
بیشتر بخوانید : پلوس ماشین چیست و چه وظیفه‌ای دارد؟
چند توصیه مهم برای افزایش عمر دینام خودرو
دینام خودرو یکی از قطعاتی است که در صورت استفاده صحیح، می‌تواند سال‌ها بدون نیاز به تعمیر کار کند. رعایت چند نکته ساده، به‌طور مستقیم بر عملکرد بهتر و افزایش طول عمر دینام تأثیر می‌گذارد:
۱. تناسب بین باتری و تجهیزات برقی خودرو را رعایت کنید
اگر از تجهیزات برقی پرمصرف مانند سیستم صوتی حرفه‌ای، چراغ‌های اسپرت یا لوازم جانبی با توان بالا استفاده می‌کنید، حتماً از باتری با ظرفیت متناسب بهره بگیرید.
در صورتی که باتری ضعیف باشد:
- این تجهیزات مدام از باتری برق می‌کشند
- دینام مجبور است به‌طور دائم باتری را شارژ کند
- در نتیجه، فشار زیادی به دینام وارد شده و عمر مفید آن کاهش می‌یابد
۲. استفاده طولانی از کولر در گرمای شدید را مدیریت کنید
در ترافیک‌های سنگین یا روزهای بسیار گرم، استفاده مداوم از کولر می‌تواند باعث افزایش فشار روی دینام شود، به‌ویژه اگر دور موتور پایین باشد. بهتر است در چنین شرایطی، هر چند دقیقه یک‌بار کولر را خاموش کرده یا دور فن آن را کم کنید تا فرصت خنک شدن برای دینام ایجاد شود.
۳. از گاز دادن‌های ناگهانی در حالت درجا پرهیز کنید
اگر خودرو روشن است اما در حالت توقف (درجا) کار می‌کند، از بالا بردن بیش از حد دور موتور (بیش از 2000 دور در دقیقه) با فشار دادن مکرر پدال گاز خودداری کنید.
این کار می‌تواند باعث فشار غیرعادی به دینام و دیگر اجزای سیستم برق‌رسانی خودرو شود و در بلندمدت آسیب‌زا باشد.
جمع‌بندی طرز کار دینام خودرو چگونه است؟
دینام یکی از اجزای حیاتی سیستم برق خودرو است که وظیفه تولید و تأمین برق خودرو و شارژ باتری را در زمان روشن بودن موتور برعهده دارد. این قطعه با استفاده از نیروی مکانیکی موتور و تبدیل آن به انرژی الکتریکی، باعث عملکرد درست سیستم‌های برقی خودرو می‌شود. شناخت اجزا، نحوه عملکرد، علائم خرابی و تفاوت آن با آلترناتور به شما کمک می‌کند تا در صورت بروز مشکل، بهتر و سریع‌تر اقدام به تعمیر یا تعویض آن کنید. مراقبت از دینام، توجه به نشانه‌های خرابی و رعایت چند نکته ساده، می‌تواند عمر این قطعه مهم را افزایش داده و از هزینه‌های اضافی جلوگیری کند.
بیشتر بخوانید : حجم موتور چیست و چه تأثیری بر قدرت خودرو دارد؟
سوالات متداول درباره دینام خودرو
دینام خودرو چیست و چه وظیفه‌ای دارد؟
دینام خودرو یکی از قطعات اصلی سیستم برق‌رسانی است که وظیفه دارد در زمان روشن بودن موتور، برق مورد نیاز خودرو را تولید کرده و باتری را شارژ کند. در واقع، بدون دینام، برق باتری به سرعت تخلیه شده و خودرو خاموش می‌شود.
دینام خودرو چگونه کار می‌کند؟
دینام با کمک نیروی مکانیکی‌ای که از موتور خودرو و به‌وسیله تسمه دریافت می‌کند، روتور را می‌چرخاند. این چرخش در حضور میدان مغناطیسی، باعث القای جریان در سیم‌پیچ‌های استاتور شده و برق تولید می‌شود. برق تولید شده پس از یکسوسازی توسط دیودها، به باتری منتقل می‌گردد.
دینام خودرو چند ولت برق تولید می‌کند؟
در خودروهای معمولی، دینام حدود ۱۳.۵ تا ۱۴.۵ ولت برق مستقیم (DC) تولید می‌کند. این ولتاژ برای شارژ مؤثر باتری و تأمین انرژی مصرفی خودرو مناسب است.
دینام خودرو چند آمپر برق تولید می‌کند؟
میزان آمپر تولیدی دینام بسته به مدل خودرو متغیر است. به‌طور متوسط، دینام خودروهای سواری بین ۵۰ تا ۱۵۰ آمپر تولید می‌کنند. خودروهای با مصرف برقی بالا (مانند خودروهای دارای سیستم صوتی قوی) ممکن است به دینام‌هایی با ظرفیت بالاتر نیاز داشته باشند.
علائم خرابی دینام خودرو چیست؟
از رایج‌ترین نشانه‌های خرابی دینام می‌توان به موارد زیر اشاره کرد:
- روشن شدن چراغ هشدار دینام در پشت آمپر
- کم‌نور شدن چراغ‌های خودرو
- خوابیدن باتری پس از مدتی رانندگی
- بوی سوختگی یا صداهای غیرعادی از موتور
اگر دینام ماشین خراب باشد، چه اتفاقی می‌افتد؟
در صورت خرابی دینام، باتری شارژ نخواهد شد. این موضوع باعث می‌شود بعد از مدتی، خودرو به‌دلیل تمام شدن برق باتری خاموش شود. همچنین ممکن است برخی سیستم‌های برقی خودرو دچار اختلال شوند.
انواع دینام خودرو کدام‌اند؟
دینام‌ها معمولاً به دو دسته اصلی تقسیم می‌شوند:
- دینام‌های قدیمی دو ذغال و سه ذغال
- دینام‌های آلترناتور (Alternator) که در خودروهای جدید استفاده می‌شوند و راندمان بالاتری دارند
قیمت دینام ماشین چقدر است؟
قیمت دینام بسته به نوع خودرو، برند سازنده و قدرت تولیدی آن متفاوت است. به‌طور متوسط، قیمت دینام برای خودروهای معمولی در بازار ایران از ۲ تا ۱۰ میلیون تومان متغیر است. در خودروهای خارجی و لوکس، این عدد بالاتر است.
