سیستم تعلیق خودرو، انواع و اجزای آن
وقتی پشت فرمان یک خودرو می‌نشینیم و از نرمی حرکت یا تعادل خودرو در پیچ‌ها لذت می‌بریم، کمتر پیش می‌آید به سیستمی فکر کنیم که این تجربه دلپذیر را ممکن ساخته است؛ سیستم تعلیق خودرو. این بخش کمتر دیده‌شده اما بسیار حیاتی، وظیفه دارد تا ضربات ناشی از ناهمواری جاده را جذب کرده، تعادل خودرو را حفظ کند و در کنار آن، فرمان‌پذیری دقیق را فراهم آورد.
در این مقاله، قصد داریم به زبان ساده و کاربردی، با وظایف سیستم تعلیق، اجزای اصلی آن و انواع مختلف سیستم‌های تعلیق که در خودروهای مختلف استفاده می‌شوند، آشنا شویم. اگر شما هم به دنبال درک بهتر از عملکرد فنی خودرو، انتخاب هوشمندانه‌تر هنگام خرید خودرو، یا افزایش اطلاعات فنی خود هستید، این مقاله برای شما نوشته شده است.

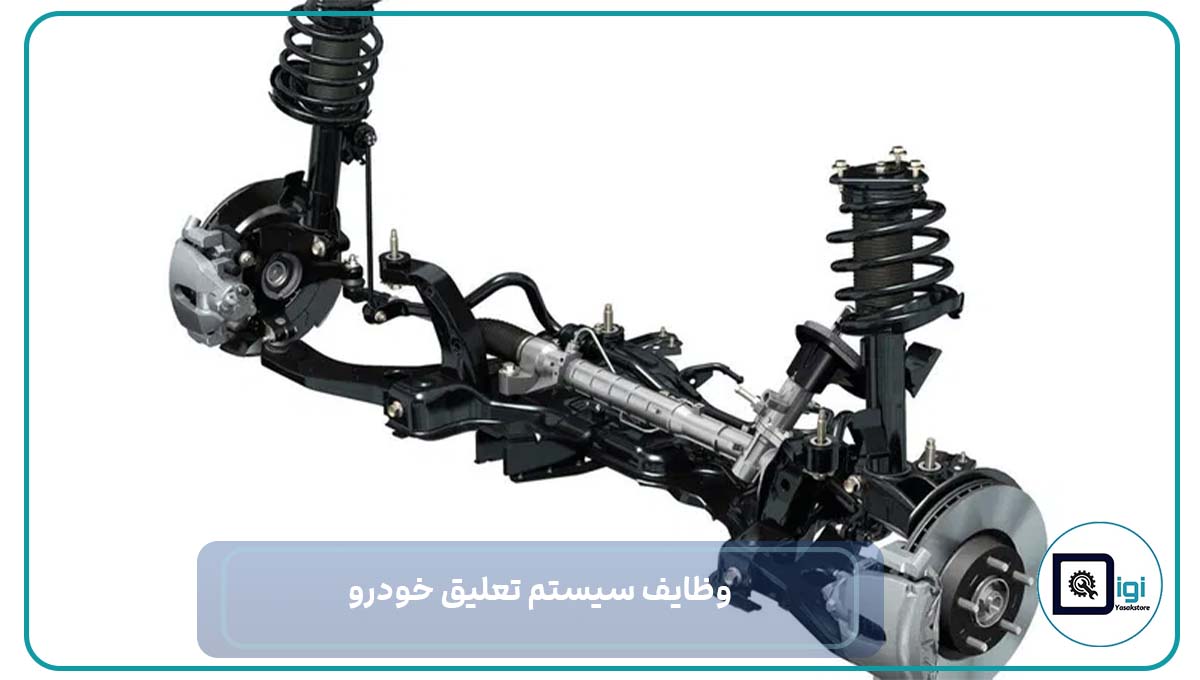

وظایف سیستم تعلیق خودرو
سیستم تعلیق یکی از مهم‌ترین بخش‌های فنی خودرو است که نقشی حیاتی در کیفیت سواری، پایداری و ایمنی دارد. عملکرد این سیستم را می‌توان به سه وظیفه اصلی تقسیم کرد:
1. جذب و دفع ضربات
اصلی‌ترین وظیفه سیستم تعلیق، جذب ضربات ناشی از ناهمواری‌های مسیر است. هنگام عبور چرخ‌ها از موانعی مانند چاله‌ها، دست‌اندازها یا سطح‌های ناهموار، سیستم تعلیق با حرکت بالا و پایین، این ضربات را از طریق فشرده‌سازی فنر و کمک‌فنر (هیدرولیکی یا بادی) کنترل می‌کند. این فرایند موجب کاهش انتقال ضربه به اتاق و سرنشینان می‌شود و از آسیب به اجزای دیگر خودرو جلوگیری می‌کند.
2. کنترل حرکت و حفظ پایداری خودرو
سیستم تعلیق علاوه بر جذب ضربات، وظیفه کنترل حرکات خودرو در مسیر مستقیم و پیچ‌ها را نیز بر عهده دارد. این سیستم با همکاری مجموعه‌ای از اجزای مکانیکی نظیر کمک‌فنر، میل موج‌گیر، بوش‌ها، و تنظیم زوایای هندسی مانند کمبر (Camber) و کستر (Caster)، هندلینگ و تعادل خودرو را بهبود می‌دهد.
در صورت خرابی یا فرسودگی این سیستم، علائمی مانند:
- کشیده شدن خودرو به یک سمت،
- لاستیک‌سایی غیرطبیعی،
- افزایش حرکات بدنه در پیچ‌ها (رول بدنه)،
ظاهر می‌شوند و می‌توانند باعث کاهش ایمنی رانندگی شوند.
3. مدیریت وزن خودرو (فاکتور پنهان)
یکی از عوامل کمتر شناخته‌شده در عملکرد سیستم تعلیق، تأثیر وزن خودرو است. در فیزیک، این وزن به دو دسته تقسیم می‌شود:
- وزن تعلیق‌شده (Sprung Weight): شامل وزن بدنه، سرنشینان، موتور، گیربکس، بار، سوخت و تمامی اجزایی است که روی سیستم تعلیق قرار دارند.
- وزن تعلیق‌نشده (Unsprung Weight): شامل اجزایی است که زیر سیستم تعلیق قرار دارند مانند چرخ‌ها، رینگ، سیستم ترمز، محورها و اجزای متحرک تعلیق.
طبق قانون سوم نیوتون (هر کنشی، واکنشی برابر و در خلاف جهت دارد)، برخورد وزن تعلیق‌نشده با موانع جاده‌ای، نیرویی برابر اما در جهت مخالف تولید می‌کند که به سمت بدنه خودرو منتقل می‌شود. این نیرو باید توسط سیستم تعلیق جذب شود، اما هرچه وزن تعلیق‌نشده بیشتر باشد (مثلاً به‌دلیل استفاده از رینگ‌ها یا تایرهای بزرگ‌تر و سنگین‌تر از استاندارد)، شدت ضربات افزایش می‌یابد و کارایی سیستم تعلیق کاهش می‌یابد.
🔧 نتیجه افزایش وزن تعلیق‌نشده:
- افزایش ضربه به شاسی و کابین خودرو
- فرسایش سریع‌تر بوش‌ها و قطعات تعلیق
- کاهش آسایش و نرمی سواری
- احتمال آسیب به شاسی، پایه‌ها و بدنه
- کاهش تعادل در پیچ‌ها و در سرعت‌های بالا
بنابراین استفاده از قطعات غیر استاندارد، به‌ویژه در خودروهای آفرود، می‌تواند اثرات منفی جدی بر عملکرد سیستم تعلیق و ایمنی خودرو داشته باشد.
اجزای اصلی سیستم تعلیق خودرو و نقش هرکدام
سیستم تعلیق خودرو یکی از حیاتی‌ترین بخش‌های فنی خودرو است که با مجموعه‌ای از قطعات مکانیکی و اتصال‌دهنده، نقش کلیدی در کیفیت سواری، پایداری و ایمنی خودرو ایفا می‌کند. هر یک از اجزای این سیستم وظیفه خاصی دارند و خرابی یا عملکرد نامناسب آن‌ها می‌تواند کل سیستم تعلیق را مختل کند.
در ادامه با مهم‌ترین اجزای سیستم تعلیق خودرو و عملکرد هرکدام آشنا می‌شویم:
1. رینگ و لاستیک
لاستیک‌ها اولین نقطه تماس خودرو با سطح جاده هستند. هنگام عبور از دست‌انداز یا برخورد با ناهمواری‌ها، ابتدا تایرها نیرو را دریافت و بخشی از آن را جذب می‌کنند. باقی انرژی به سایر اجزای سیستم تعلیق منتقل می‌شود. کیفیت، سایز و چسبندگی لاستیک تأثیر مستقیم بر عملکرد سیستم تعلیق دارد. رینگ‌ها نیز به‌عنوان رابط میان لاستیک و خودرو، وزن خودرو را به‌صورت یکنواخت به سطح جاده منتقل می‌کنند.
2. فنرها
فنرها قلب سیستم تعلیق هستند و وظیفه جذب ضربات، کنترل ارتفاع خودرو و حفظ تماس چرخ با سطح جاده را بر عهده دارند. انواع رایج فنرها عبارت‌اند از:
- فنر لول (مارپیچ): رایج‌ترین نوع در خودروهای سواری، از جنس فلز با استحکام بالا. قطر و ارتفاع حلقه‌ها تعیین‌کننده قدرت و انعطاف‌پذیری آن‌هاست.
- فنر تخت یا برگی: از تسمه‌های فلزی تشکیل شده و معمولاً در خودروهای سنگین به‌کار می‌رود. مقاوم در برابر وزن‌های بالا.
- میله پیچشی: میله‌های فلزی L شکل که در برابر ضربه پیچ می‌خورند. بیشتر در خودروهایی با فضای کافی مورد استفاده قرار می‌گیرند.
- فنر بادی: نوعی فنر مدرن شامل سیلندر پر از هوای فشرده. بسیار نرم و راحت اما گران‌قیمت، بیشتر در خودروهای لوکس به‌کار می‌رود.
3. کمک‌فنر (دمپر)
کمک‌فنرها مکمل فنرها هستند و وظیفه کنترل نوسانات و مهار حرکت‌های ناگهانی پس از ضربه را بر عهده دارند. بدون کمک‌فنر، خودرو پس از عبور از دست‌انداز دچار حرکات گهواره‌ای می‌شود.
- انواع کمک‌فنر:
- هیدرولیکی (روغنی)
- نیوماتیکی (گازی)
- الکترومگنتیک (کنترل‌شونده با ECU)
بیشتر بخوانید : مشخصات کامل فوتون بنزین و دیزلی پیکاپ و باری
4. میل موج‌گیر (میل تعادل)
این قطعه میان دو چرخ یک محور قرار می‌گیرد و وظیفه آن جلوگیری از چپ شدن خودرو در پیچ‌ها و حفظ تعادل در مسیرهای ناهموار است. میل موج‌گیر با اتصال دو کمک‌فنر به یکدیگر، نوسانات بین دو چرخ را متعادل می‌کند.
5. میل رابط
میلهای رابط قطعات مختلف سیستم تعلیق را به یکدیگر متصل می‌کنند. این میله‌های فلزی بسیار مقاوم بوده و معمولاً فقط در اثر تصادف‌های شدید آسیب می‌بینند.
6. سیبک
سیبک یک اتصال مفصلی با قابلیت حرکت است که اجازه می‌دهد چرخ‌ها با زاویه‌های مختلف بچرخند. سیبک‌ها معمولاً در چرخ‌های جلو نصب می‌شوند و بین طبق و مجموعه چرخ قرار دارند.
7. بوش
بوش‌ها اتصالات لاستیکی یا ترکیبی از فلز و لاستیک هستند که قطعات سیستم تعلیق را با نرمی به هم متصل می‌کنند و لرزش‌ها را جذب می‌کنند. خرابی بوش باعث سر و صدای اضافه، لرزش و کاهش نرمی سواری می‌شود.
8. طبق (Control Arm)
طبق‌ها رابط میان شاسی و دیگر اجزای تعلیق هستند. این قطعه به کمک بوش به شاسی و به کمک سیبک به چرخ متصل می‌شود. طبق‌ها به دو صورت کنترلی (یکپارچه) و جناغی (شکل A) ساخته می‌شوند.
9. استرات (Strut)
استرات ترکیبی از کمک‌فنر و فنر در یک واحد است که علاوه بر جذب ضربه، نقش نگهدارنده ساختار سیستم تعلیق را نیز ایفا می‌کند. بیشتر در محور جلوی خودروهای سواری دیده می‌شود.
10. محور یا اکسل (Axle)
اکسل در واقع بخشی از سیستم انتقال نیرو به چرخ‌هاست اما به دلیل نقش آن در تعیین نوع سیستم تعلیق، به‌عنوان یکی از اجزای مهم این سیستم شناخته می‌شود. نوع اکسل به کار رفته، مستقل یا صلب بودن سیستم تعلیق را مشخص می‌کند.

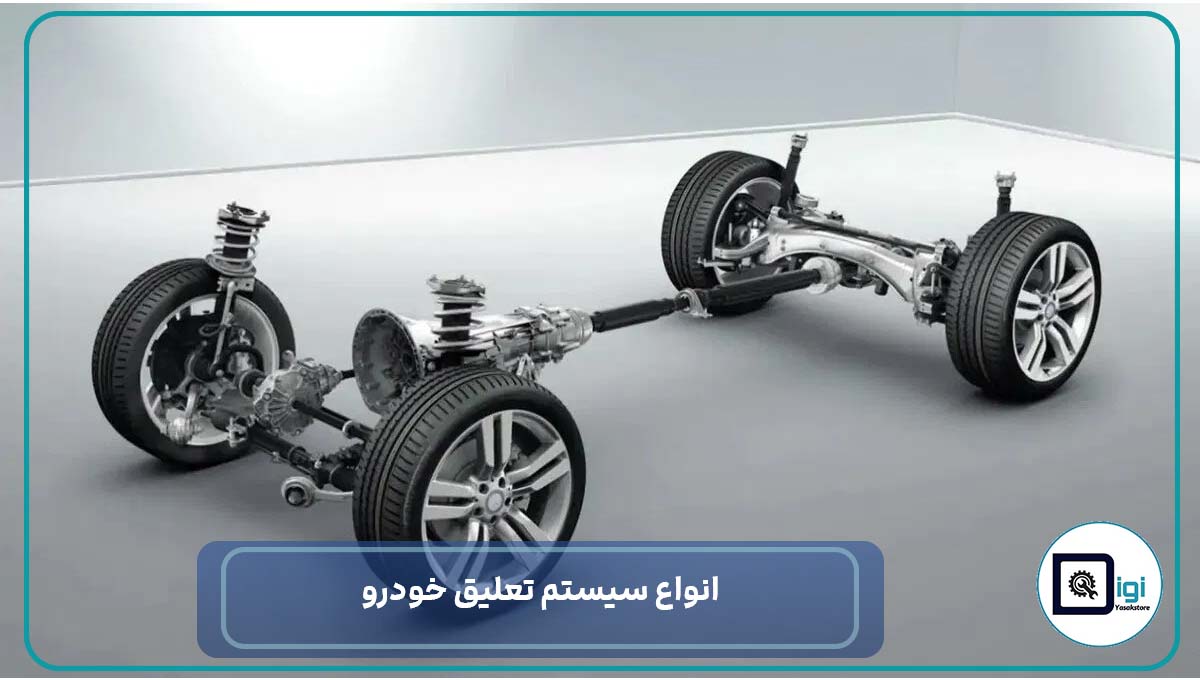

انواع سیستم تعلیق خودرو
سیستم تعلیق خودرو به‌طور کلی به دو بخش جلو و عقب تقسیم می‌شود و هنگام بررسی ویژگی‌های فنی یک خودرو، نوع سیستم تعلیق در محور جلو و عقب به‌صورت جداگانه معرفی می‌شود. از نظر ساختاری، سیستم‌های تعلیق به دو گروه اصلی تقسیم می‌شوند:
- سیستم تعلیق مستقل (Independent Suspension)
- سیستم تعلیق وابسته یا یکپارچه (Dependent/Live Axle)
همچنین می‌توان سیستم‌ها را بر اساس محرک بودن (درگیر در انتقال نیرو) یا غیرمحرک بودن نیز طبقه‌بندی کرد. در ادامه با رایج‌ترین و مهم‌ترین انواع این سیستم‌ها آشنا می‌شویم.
1. سیستم‌های تعلیق مستقل
در سیستم تعلیق مستقل، هر چرخ به‌صورت جداگانه و بدون وابستگی به چرخ دیگر حرکت می‌کند. این طراحی، نرمی و کنترل بهتری در پیچ‌ها و مسیرهای ناهموار فراهم می‌آورد.
● مک‌فرسون (MacPherson)
یکی از پرکاربردترین و ساده‌ترین سیستم‌های تعلیق مستقل است که بیشتر در خودروهای سواری دیفرانسیل جلو دیده می‌شود. این سیستم سبک، ارزان و جمع‌وجور است و به‌جای طبق، از استرات به‌عنوان عضو اصلی استفاده می‌کند. مک‌فرسون عملکرد قابل قبولی در جذب ضربات و حفظ پایداری دارد و هم در محور جلو و هم عقب برخی خودروها قابل استفاده است.
● دوجناغی (Double Wishbone)
این سیستم از دو طبق A شکل (بالایی و پایینی) تشکیل شده که با فاصله عمودی از یکدیگر قرار می‌گیرند. فنر لول و کمک‌فنر در فضای بین این دو طبق نصب می‌شوند. طراحی دقیق این سیستم باعث حفظ موقعیت چرخ در پیچ‌ها و افزایش پایداری می‌شود. بیشتر خودروهای اسپرت و مسابقه‌ای از این نوع سیستم بهره می‌برند.
● محور نگهدارنده (Trailing Arm)
شناخته‌شده به نام "اهرم دوشاخه‌ای"، این سیستم از دو بازوی طولی تشکیل می‌شود که یک سر آن‌ها به شاسی و سر دیگر به چرخ‌ها متصل است. در نسخه‌های قدیمی‌تر، چرخ‌ها فقط حرکت عمودی داشتند و در پیچ‌ها عملکرد ضعیفی داشتند. اما نوع مدرن‌تر با امکان چرخش، ایمنی و کنترل بهتری ارائه می‌دهد. امروزه استفاده از این سیستم کاهش یافته است.
● طبق‌دار عرضی (Transverse Leaf Spring)
در این سیستم، فنر برگی به‌صورت عرضی بین طبق‌های پایینی و روی محور عرضی نصب می‌شود. طراحی آن شبیه به سیستم دوجناغی است، اما به‌جای فنر لول از فنر تخت استفاده می‌شود. نمونه بارز استفاده از این سیستم، خودرو شورلت کوروت است.
2. سیستم‌های تعلیق وابسته
در این سیستم‌ها، چرخ‌های یک محور با یکدیگر به‌صورت مکانیکی متصل‌اند. به‌این معنا که حرکت یکی از چرخ‌ها بر حرکت چرخ دیگر تأثیر مستقیم دارد. این سیستم‌ها معمولاً ساده‌تر و ارزان‌تر هستند و بیشتر در خودروهای سنگین یا اقتصادی کاربرد دارند.
● محور صلب (Rigid Axle)
در این ساختار، دو چرخ به وسیله یک محور سفت و غیرمنعطف به هم متصل‌اند. فنرها—چه از نوع لول یا تخت—روی این محور نصب می‌شوند و نیرو را به شاسی منتقل می‌کنند. این سیستم در عقب خودروهای باری یا اقتصادی رایج است.
● محور تیرشکل (Torsion Beam)
نسخه‌ای بهبودیافته از محور صلب است که با افزودن دو بازوی مورب به محور، امکان کنترل بهتر حرکات جانبی را فراهم می‌کند. این سیستم در خودروهای هاچ‌بک اقتصادی بسیار رایج است.
● سیستم چهار میلهای (Four-Link Suspension)
این نوع سیستم با استفاده از چهار میله اتصال، کنترل موقعیت محور را در برابر نیروهای طولی و عرضی تأمین می‌کند. این طراحی به‌ویژه در خودروهای شاسی‌بلند و آفرودی کاربرد دارد و باعث بهبود پایداری و توزیع وزن می‌شود.
● سیستم ددیون (De Dion)
ترکیبی از سیستم محور صلب و مستقل است که در گذشته کاربرد داشت، اما به دلیل پیچیدگی بالا و عملکرد نه‌چندان قابل‌قبول، امروزه تقریباً منسوخ شده است.
بیشتر بخوانید : پلوس ماشین چیست و چه وظیفه‌ای دارد؟
3. سیستم‌های تعلیق مدرن و پیشرفته
در کنار طراحی‌های سنتی، برخی از خودروسازان مطرح سیستم‌های تعلیق پیشرفته‌ای طراحی کرده‌اند که با بهره‌گیری از فناوری‌های نوین، عملکرد سیستم تعلیق را به سطح بالاتری رسانده‌اند.
● سیستم چنداتصاله (Multi-Link)
در این نوع سیستم تعلیق مستقل، از سه یا چند بازو برای اتصال هر چرخ استفاده می‌شود. برخلاف سیستم دوجناغی، این بازوها به‌صورت مجزا طراحی شده‌اند و آزادی عمل بیشتری دارند. این نوع تعلیق عملکرد بسیار خوبی در جذب ضربات و حفظ پایداری دارد و در خودروهای لوکس و اسپرت مانند مرسدس بنز استفاده می‌شود.
● سیستم تعلیق هیدرولیکی (Hydropneumatic)
برای اولین‌بار توسط سیتروئن توسعه داده شد. این سیستم شامل سیلندرهای پر از روغن است که با استفاده از پردازنده مرکزی، ارتفاع خودرو و سختی سیستم تعلیق را بر اساس شرایط رانندگی تنظیم می‌کند. بیشتر در خودروهای سنگین یا نظامی به‌کار می‌رود.
● سیستم تعلیق بادی (Air Suspension)
ساختاری مشابه سیستم هیدرولیکی دارد، با این تفاوت که در آن به‌جای روغن از گاز فشرده استفاده می‌شود. تنظیم فشار هوا در سیلندرها به کمک کمپرسور صورت می‌گیرد. این سیستم در خودروهای شاسی‌بلند و آفرودی برای تنظیم ارتفاع و نرمی سواری استفاده می‌شود.
● سیستم تعلیق الکترومغناطیسی (Magnetic Ride)
در این سیستم، از روغنی حاوی ذرات آهن درون کمک‌فنرها استفاده شده که با ایجاد میدان مغناطیسی، سفتی یا نرمی سیستم قابل تنظیم می‌شود. این نوع سیستم در خودروهای اسپرت کاربرد فراوان دارد و با واکنش سریع به ارتعاشات، تجربه سواری فوق‌العاده‌ای ارائه می‌دهد.
بیشتر بخوانید : شاتون زدن ماشین؛ دلایل و علائم شاتون زدن موتور
جمع‌بندی: سیستم تعلیق خودرو، قلب پنهان راحتی و پایداری
سیستم تعلیق خودرو یکی از مهم‌ترین بخش‌های فنی هر وسیله نقلیه محسوب می‌شود که نقشی حیاتی در ایمنی، راحتی، کنترل و کیفیت سواری ایفا می‌کند. این سیستم با ترکیب اجزایی مانند فنر، کمک‌فنر، طبق، سیبک، بوش، میل تعادل و محور، توانایی جذب ضربات جاده، حفظ تعادل خودرو و بهبود عملکرد فرمان را فراهم می‌آورد.
در طول مقاله با انواع مختلف سیستم‌های تعلیق – از مدل‌های ساده مانند مک‌فرسون و اکسل صلب گرفته تا سیستم‌های پیشرفته‌ای چون تعلیق چند اتصاله و الکترومغناطیسی – آشنا شدیم. همچنین نقش هر یک از اجزای این سیستم به تفصیل مورد بررسی قرار گرفت تا درک بهتری از عملکرد آن حاصل شود.
انتخاب و نگهداری درست از سیستم تعلیق، به ویژه در شرایط جاده‌ای متنوع ایران، می‌تواند عمر خودرو را افزایش داده و ایمنی سرنشینان را تضمین کند. در نهایت، هرچند سیستم تعلیق ممکن است در ظاهر دیده نشود، اما تاثیر مستقیم آن در کیفیت رانندگی، نرمی حرکت و کنترل خودرو در پیچ‌ها، غیرقابل انکار است.
اگر قصد خرید خودرو دارید، نوع سیستم تعلیق و کیفیت اجزای آن را حتما در اولویت بررسی‌های خود قرار دهید؛ چرا که آسایش و ایمنی شما تا حد زیادی به عملکرد صحیح این بخش پنهان اما حیاتی بستگی دارد.
سوالات متداول درباره سیستم تعلیق خودرو، انواع و اجزای آن
سیستم تعلیق خودرو چیست و چه وظایفی دارد؟
سیستم تعلیق (Suspension System) مجموعه‌ای از قطعات مکانیکی است که وظیفه آن جذب ضربات، حفظ پایداری خودرو، کنترل حرکات بدنه و افزایش کیفیت سواری است. این سیستم با اتصال چرخ‌ها به شاسی خودرو، ضربات ناشی از ناهمواری‌های جاده را جذب کرده و از انتقال مستقیم آن به اتاق و سرنشینان جلوگیری می‌کند.
انواع سیستم تعلیق خودرو کدام‌اند؟
سیستم‌های تعلیق به دو دسته کلی تقسیم می‌شوند:
- سیستم تعلیق مستقل: در آن هر چرخ مستقل از چرخ دیگر حرکت می‌کند.
- سیستم تعلیق وابسته (یکپارچه): حرکت یک چرخ مستقیماً بر حرکت چرخ دیگر تأثیر می‌گذارد.
از جمله سیستم‌های رایج می‌توان به مک‌فرسون، دو جناغی، چند اتصاله، اکسل صلب، سیستم تعلیق بادی و هیدرولیکی اشاره کرد.
اجزای اصلی سیستم تعلیق خودرو چیست؟
مهم‌ترین اجزای سیستم تعلیق عبارتند از:
- فنر (لول، تخت، بادی یا پیچی)
- کمک‌فنر یا دمپر
- طبق
- بوش
- میل تعادل (میل موج‌گیر)
- میل رابط
- سیبک
- محور یا اکسل
- رینگ و لاستیک
بهترین سیستم تعلیق خودرو در جهان کدام است؟
در حال حاضر، سیستم‌های چند اتصاله (Multi-Link) و سیستم‌های الکترومغناطیسی با کنترل تطبیقی پیشرفته‌ترین و نرم‌ترین انواع سیستم تعلیق محسوب می‌شوند. برندهایی مانند مرسدس بنز، آئودی و رولزرویس از این سیستم‌ها استفاده می‌کنند که پایداری و راحتی بی‌نظیری ایجاد می‌کنند.
بهترین سیستم تعلیق خودرو در ایران چیست؟
در بازار ایران، سیستم‌های تعلیق مک‌فرسون (در خودروهای سواری مانند دنا، تارا و 206) رایج‌ترین هستند. با این حال، سیستم‌های دوجناغی یا دوبل A-arm که در خودروهایی مثل مزدا 3 و برخی کراس‌اوورها وجود دارند، عملکرد بهتری در پیچ‌ها و سطوح ناهموار ارائه می‌دهند.
سیستم تعلیق مستقل چیست؟
سیستم تعلیق مستقل سیستمی است که در آن چرخ‌های هر محور (جلو یا عقب) به صورت مجزا و مستقل از یکدیگر حرکت می‌کنند. این نوع سیستم باعث افزایش کیفیت سواری، کنترل بهتر فرمان، و پایداری بالاتر در پیچ‌ها می‌شود. مک‌فرسون و دوجناغی از شناخته‌شده‌ترین نمونه‌های سیستم تعلیق مستقل هستند.
