شاتون چیست و چه وظیفه‌ای در موتور خودرو دارد؟
شاتون مانند پلی میان پیستون و میل‌لنگ عمل می‌کند و وظیفه آن، انتقال نیرو بین این دو قطعه و تبدیل حرکت رفت‌وبرگشتی پیستون به حرکت چرخشی میل‌لنگ (یا بالعکس) است.
در زمان انفجار مخلوط سوخت و هوا داخل محفظه احتراق، نیروی حاصل ابتدا به پیستون وارد می‌شود. سپس این نیرو از طریق شاتون به میل‌لنگ منتقل می‌شود و در نهایت میل‌لنگ آن را به حرکت دورانی موتور تبدیل می‌کند که باعث حرکت خودرو می‌شود. برعکس، در مراحل دیگر سیکل احتراق، شاتون نیروی لازم را از میل‌لنگ گرفته و مجدداً به پیستون منتقل می‌کند تا فرایند تراکم در سیلندر انجام شود.
شاتون به کمک یاتاقان‌ها در محل خود ثابت و روان حرکت می‌کند و این یاتاقان‌ها وظیفه کاهش اصطکاک و توزیع یکنواخت نیرو را بر عهده دارند.
بیشتر بخوانید : دلیل یاتاقان زدن ماشین + دلایل و راهکارها
اهمیت عملکرد صحیح شاتون در موتور خودرو
شاتون نه‌تنها در انتقال نیرو بلکه در تبدیل نوع حرکت بین قطعات موتور نیز نقش دارد. به همین دلیل اگر شاتون دچار آسیب شود یا در جای خود به درستی عمل نکند، کل عملکرد موتور تحت تأثیر قرار می‌گیرد. در چنین شرایطی است که می‌گوییم «موتور شاتون زده» است.
شاتون زدن موتور یعنی آسیب‌دیدگی یا خرابی یاتاقان شاتون یا خود شاتون، که منجر به اختلال در حرکت پیستون و میل‌لنگ می‌شود. اگر این مشکل به‌موقع تشخیص داده نشود، می‌تواند منجر به آسیب‌های جدی‌تر مانند شکستن شاتون، خرابی میل‌لنگ یا حتی قفل شدن موتور شود.

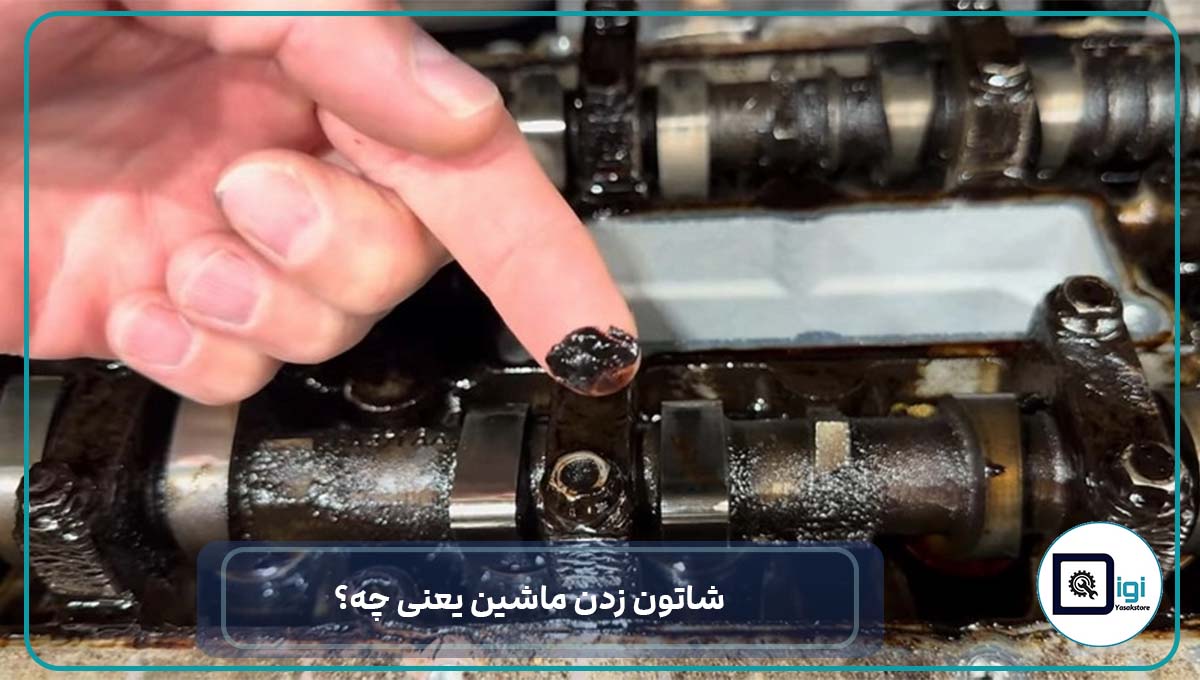

شاتون زدن ماشین یعنی چه؟ (Throwing a Rod)
در اصطلاح فنی، شاتون زدن یا Throwing a Rod به وضعیتی گفته می‌شود که فشار و بار بیش از حد روی شاتون، باعث کج شدن، ترک خوردن، رها شدن یا شکستن کامل آن می‌شود. این اتفاق به دلیل نقص در روانکاری، رانندگی پرفشار یا مشکلات در سیستم احتراق رخ می‌دهد.
اگر شاتون کج شود، طول آن از حالت استاندارد خارج شده و زاویه بین پیستون و میل‌لنگ به هم می‌خورد؛ اما اگر شکسته شود، ممکن است قطعه شکسته به دیواره سیلندر برخورد کرده و خسارت جدی به موتور وارد کند.
دلایل شاتون زدن موتور چیست؟
شاتون زدن یکی از خطرناک‌ترین آسیب‌های فنی در موتور خودرو است که می‌تواند به خرابی کامل پیشرانه منجر شود. این مشکل عمدتاً به دلیل فشار بیش‌ازحد یا اختلال در عملکرد اجزای حیاتی موتور ایجاد می‌شود. در ادامه به مهم‌ترین دلایل شاتون زدن موتور می‌پردازیم:
1. کمبود روغن موتور یا استفاده از روغن نامناسب
روغن موتور وظیفه روانکاری یاتاقان‌ها و قطعات متحرک مانند شاتون و میل‌لنگ را بر عهده دارد. کاهش سطح روغن یا استفاده از روغن تقلبی و بی‌کیفیت، اصطکاک را افزایش داده و باعث فرسایش سریع یاتاقان‌ها و قفل شدن شاتون روی میل‌لنگ می‌شود.
2. داغ شدن بیش از حد موتور
افزایش بیش‌ازحد دمای موتور می‌تواند باعث انبساط غیر طبیعی شاتون و پیستون شود. این پدیده موجب سفت شدن حرکت قطعات و در نهایت شکست یا تاب‌برداشتن شاتون خواهد شد.
3. خرابی یا سایش یاتاقان‌ها
یاتاقان‌های ثابت و متحرک موتور دارای طول عمر مشخصی هستند. در صورت سایش یا شکستگی یاتاقان شاتون، لقی ایجاد می‌شود و در اثر ضربات شدید، شاتون دچار خمیدگی یا شکستگی می‌شود. این عامل یکی از شایع‌ترین دلایل شاتون زدن محسوب می‌شود.
4. احتراق نامناسب یا زودهنگام
زمان‌بندی نادرست جرقه یا کیفیت پایین سوخت می‌تواند موجب احتراق ناقص یا زودرس شود. این موضوع فشار بیش‌ازحدی را به پیستون و شاتون وارد می‌کند که در بلندمدت منجر به خرابی جدی خواهد شد. اگر سنسور ناک یا سیستم جرقه‌زنی دچار ایراد باشد، احتمال وقوع این مشکل افزایش می‌یابد.
5. کیفیت پایین قطعات مصرفی
استفاده از شاتون، یاتاقان یا سایر قطعات تقلبی و غیراستاندارد، استحکام موتور را کاهش می‌دهد. قطعات بی‌کیفیت معمولاً در برابر فشار و حرارت مقاومت کافی ندارند و به‌سرعت دچار خرابی می‌شوند.
6. تعویض نکردن به موقع روغن موتور
حتی بهترین روغن موتور هم با گذشت زمان خاصیت روانکاری خود را از دست می‌دهد. عدم تعویض به‌موقع روغن باعث ایجاد رسوبات، کاهش بازدهی سیستم روغن‌کاری و سایش سریع یاتاقان‌ها می‌شود.
7. ضعف پمپ روغن (اُویل پمپ)
اگر پمپ روغن دچار افت فشار شود، روغن کافی به یاتاقان‌ها و شاتون نخواهد رسید. در نتیجه، دمای قطعات بالا رفته و اصطکاک شدید ایجاد می‌شود که شرایط شاتون زدن را فراهم می‌کند.
8. تنظیم نادرست تلورانس در تعمیر موتور
در فرایند بازسازی موتور، اگر اندازه‌گیری قطعات یا تلورانس‌ها به‌درستی انجام نشود یا آلودگی وارد پیشرانه شود، یاتاقان‌ها به‌سرعت ساییده شده و احتمال خرابی شاتون افزایش می‌یابد. این مورد در موتورهای توربوشارژر حساسیت بیشتری دارد.
9. رانندگی با دور موتور بالا یا شتاب‌گیری ناگهانی
استفاده بیش‌ازحد از دور موتور بالا یا گاز دادن در حالت خلاص (شتاب ناگهانی) باعث افزایش حرارت، فشار و سایش شدید قطعات داخلی می‌شود. اگر روغن کافی به قطعات نرسد، احتمال شاتون زدن بسیار زیاد خواهد بود.
10. دادن معکوس سنگین در سرعت بالا
تعویض اشتباه دنده (معکوس ناگهانی و خشن) در سرعت بالا یا شیب‌های تند، فشار شدیدی به مجموعه میل‌لنگ و شاتون وارد می‌کند. این فشار ناگهانی ممکن است منجر به ترک‌خوردگی یا حتی بریدن شاتون شود.
11. هایدرولاک (Hydro Lock) یا قفل مایع
در صورتی که آب یا مایع خنک‌کننده به محفظه سیلندر نفوذ کند (مثلاً هنگام عبور از آب یا خرابی واشر سرسیلندر)، پیستون نمی‌تواند مسیر خود را طی کند. این توقف ناگهانی، فشار شدید به شاتون وارد کرده و ممکن است منجر به شکست آن شود.

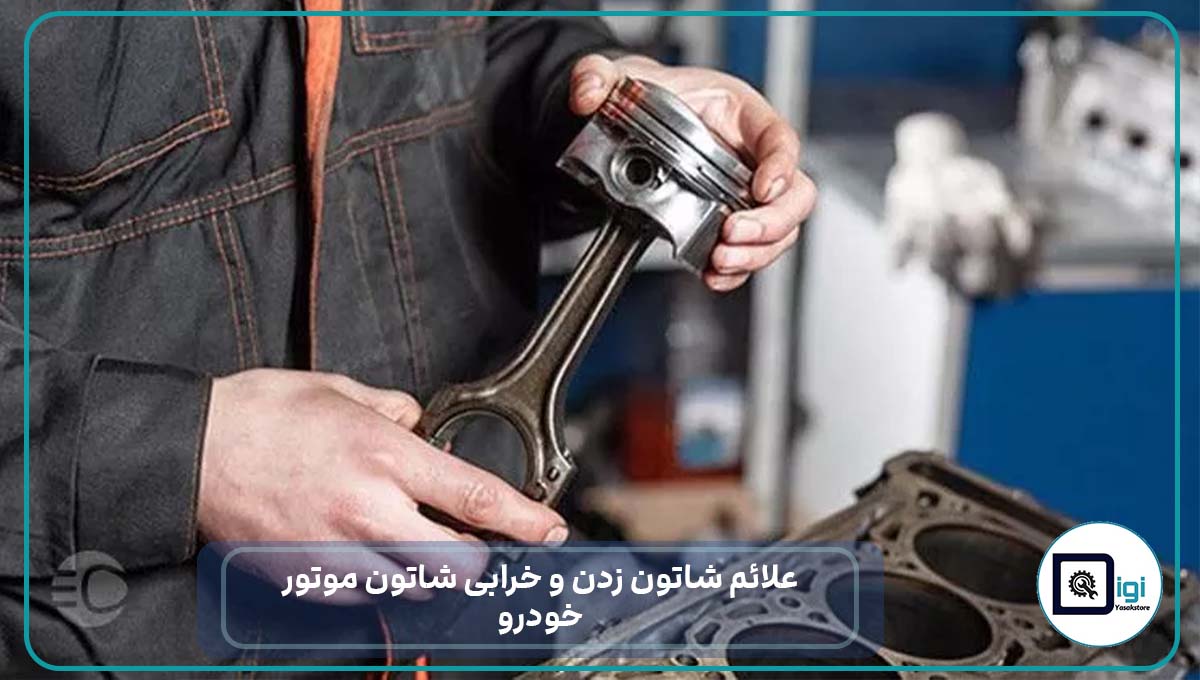

علائم شاتون زدن و خرابی شاتون موتور خودرو
شاتون یکی از قطعات حیاتی موتور خودرو است که وظیفه‌ی انتقال نیرو از پیستون به میل‌لنگ را بر عهده دارد. هرگونه خرابی یا ایراد در عملکرد شاتون می‌تواند موجب آسیب‌های جدی و پرهزینه به موتور شود. در این مقاله به بررسی دقیق علائم شاتون زدن و خرابی این قطعه خواهیم پرداخت تا بتوانید در صورت مشاهده هرکدام، سریع‌تر برای رفع مشکل اقدام کنید.
مهم‌ترین علائم شاتون زدن
1. صدای تق‌تق یا ضربه از موتور
یکی از واضح‌ترین نشانه‌های شاتون زدن، شنیدن صدای تق‌تق یا کوبش از موتور است. این صدا معمولاً هنگام شتاب‌گیری یا بالا رفتن دور موتور تشدید می‌شود. دلیل آن نیز لقی شاتون در محل اتصال به میل‌لنگ یا پیستون است.
2. لرزش غیرعادی موتور یا فرمان
خرابی شاتون تعادل داخلی موتور را بر هم می‌زند و در نتیجه ممکن است باعث لرزش محسوس در بدنه یا فرمان خودرو شود، به‌ویژه در دور موتور پایین یا حالت ایست کامل.
3. افت قدرت و بازدهی موتور
اگر شاتون به درستی کار نکند، انتقال نیرو بین پیستون و میل‌لنگ ناقص می‌شود. در نتیجه خودرو کشش لازم را ندارد و شتاب‌گیری سخت‌تر می‌شود.
4. افزایش دمای موتور
خرابی شاتون باعث افزایش اصطکاک در داخل موتور شده و می‌تواند منجر به داغ شدن غیرطبیعی آن شود. در این شرایط، سیستم خنک‌کاری نیز ممکن است تحت فشار قرار گیرد.
5. کاهش سطح روغن یا روغن‌ریزی
شاتون و یاتاقان‌های آن به روغن‌کاری مناسب نیاز دارند. خرابی این قطعه ممکن است باعث نشت روغن یا کاهش ناگهانی سطح آن شود. اگر روغن‌ریزی دارید و علت آن مشخص نیست، حتماً وضعیت شاتون را بررسی کنید.
6. مشکل در تعویض دنده
در خودروهایی که دچار شاتون زدن شده‌اند، ممکن است در هنگام تعویض دنده با سختی، لرزش یا تأخیر مواجه شوید. این نشانه معمولاً زمانی بروز می‌کند که اختلال در عملکرد موتور روی سیستم انتقال نیرو نیز تأثیر می‌گذارد.
7. روشن شدن چراغ چک موتور
در خودروهای جدیدتر، خرابی شاتون یا سایر اجزای داخلی موتور ممکن است باعث روشن شدن چراغ هشدار چک موتور شود. البته این علامت می‌تواند دلایل دیگری هم داشته باشد، اما نباید نادیده گرفته شود.
علائم ظاهری خرابی شدید شاتون
در برخی موارد شدید، ممکن است با علائم فیزیکی و ظاهری شاتون زدن مواجه شوید:
- پرت شدن قطعات از زیر کاپوت: در تصادف‌های شدید، ممکن است شکستن شاتون باعث خروج قطعات از موتور شود.
- شکستگی یا آسیب دیدگی پیستون و میل‌لنگ: اگر شاتون بشکند، احتمال آسیب دیدن سایر قطعات حیاتی موتور نیز وجود دارد.
- صدای تق‌تق خفیف: اگر شاتون در محل اتصال به پیستون یا میل‌لنگ دچار خشکی یا گیرکردگی شود، ممکن است صدای خفیف‌تری نسبت به صدای کوبش شدید بشنوید.
آیا شاتون به‌راحتی خراب می‌شود؟
خیر، شاتون از جمله قطعات بسیار مقاوم و کم‌استهلاک در موتور خودرو است و معمولاً در شرایط عادی دچار آسیب نمی‌شود. با این حال، عواملی مانند:
- تصادف شدید
- کمبود روغن موتور
- استفاده از روغن نامناسب یا بی‌کیفیت
- رانندگی با دور موتور بالا به مدت طولانی
می‌توانند باعث خرابی یا شکست شاتون شوند.
پیشگیری از شاتون زدن موتور خودرو
شاتون یکی از قطعات حیاتی موتور است که وظیفه انتقال نیروی پیستون به میل‌لنگ را بر عهده دارد. خرابی شاتون یا اصطلاحاً «شاتون زدن» می‌تواند باعث خسارت‌های جدی به موتور شود و حتی نیاز به تعویض کامل آن را ایجاد کند. با رعایت چند اصل ساده در نگهداری و رانندگی می‌توان تا حد زیادی از بروز این مشکل جلوگیری کرد.
1. تعویض منظم و استفاده از روغن موتور با کیفیت
مهم‌ترین اقدام برای جلوگیری از شاتون زدن، تعویض به‌موقع روغن موتور است. روغن موتور علاوه بر روانکاری، نقش خنک‌کنندگی قطعات متحرک را نیز دارد. استفاده از روغن باکیفیت و سازگار با استانداردهای خودروی شما، به کاهش اصطکاک، جلوگیری از داغ شدن و سایش بیش از حد شاتون کمک می‌کند.
2. رانندگی اصولی و خودداری از فشار ناگهانی به موتور
رانندگی با دور موتور بالا، شتاب‌گیری ناگهانی و حرکت‌های پر فشار، شاتون را تحت تنش قرار می‌دهد. برای حفظ سلامت موتور، از گاز دادن بیهوده، شتاب‌گیری ناگهانی و رانندگی در دور موتور بالا خودداری کنید.
3. استفاده از دنده و دنده‌معکوس به‌صورت اصولی
معکوس دادن نادرست یا پایین آوردن ناگهانی دنده بدون هماهنگی با سرعت خودرو، می‌تواند به قطعات داخلی موتور از جمله شاتون فشار وارد کند. همیشه دنده‌ها را به صورت پلکانی و هماهنگ با دور موتور تعویض کنید.
4. بررسی منظم سیستم خنک‌کننده موتور
خرابی ترموستات، واترپمپ یا رادیاتور می‌تواند باعث افزایش دمای غیرطبیعی موتور شود. داغ شدن بیش از حد موتور یکی از عوامل زمینه‌ساز شاتون زدن است. بنابراین، عملکرد درست سیستم خنک‌کننده را به صورت دورهای بررسی کنید.
5. بازدیدهای دورهای و سرویس‌های منظم
انجام بازدید دورهای توسط مکانیک متخصص، تعویض قطعات فرسوده، بررسی سطح روغن و وضعیت یاتاقان‌ها از جمله اقداماتی است که می‌تواند از آسیب‌دیدگی شاتون در مراحل اولیه جلوگیری کند.
6. استفاده از سوخت با کیفیت
سوخت بی‌کیفیت می‌تواند موجب احتراق ناقص و افزایش فشار در محفظه احتراق شود که در نهایت به شاتون فشار وارد می‌کند. استفاده از بنزین استاندارد و معتبر یکی از راه‌های حفاظت از موتور است.
تعمیر ماشین شاتون زده
شاتون زدن موتور خودرو، یکی از جدی‌ترین و پرهزینه‌ترین انواع خرابی‌های پیشرانه است که اغلب نیازمند تعمیرات اساسی و تخصصی خواهد بود. در این مطلب با مراحل تعمیر موتور شاتون‌زده، نکات فنی مهم، و تفاوت بین تعمیر یا تعویض شاتون آشنا خواهید شد.
شاتون زدن چیست؟
شاتون قطعه‌ای فلزی و مستحکم در موتور خودرو است که وظیفه انتقال حرکت رفت و برگشتی پیستون به میل‌لنگ را بر عهده دارد. زمانی که به دلایل مختلف مانند کاهش فشار روغن، استفاده از روغن نامرغوب یا رانندگی غیر اصولی، روانکاری شاتون مختل شود، تماس فلز با فلز باعث سایش، کج‌شدگی، شکستگی یا حتی قفل کردن موتور می‌شود که به آن «شاتون زدن» می‌گویند.
مراحل و روند تعمیر موتور شاتون زده
1. پیاده‌سازی کامل موتور از روی خودرو
ابتدا باید موتور کاملاً باز و از خودرو جدا شود. بررسی وضعیت داخلی موتور فقط با باز کردن کامل آن امکان‌پذیر است.
2. بازرسی دقیق قطعات آسیب‌دیده
- شاتون: اگر شاتون فقط کمی کج شده باشد، ممکن است قابلیت صافکاری داشته باشد؛ اما در اکثر موارد باید تعویض شود.
- میل‌لنگ: اگر سطح میل‌لنگ آسیب دیده باشد، باید توسط تراشکار سنگ‌زنی شده و سایز آن افزایش یابد.
- یاتاقان‌ها: با توجه به سایز جدید میل‌لنگ، یاتاقان‌ها نیز باید تعویض شده و با تلورانس جدید تنظیم شوند.
- پیستون و سیلندر: در صورت آسیب‌دیدگی پیستون یا سیلندر، باید پیستون جدید جایگزین شده و سیلندرها تراشکاری و برقوکاری (Honing) شوند.
- بلوک سیلندر: در صورت ترک یا شکستگی، توصیه می‌شود کل بلوک تعویض گردد؛ چون ترمیم با جوشکاری معمولا موقتی و پرریسک است.
3. تعویض قطعات فرسوده و حساس
در یک تعمیر اساسی موتور، معمولاً قطعات زیر نیز تعویض می‌شوند:
- رینگ پیستون‌ها
- اویل پمپ
- تمام یاتاقان‌های ثابت و متحرک
- فیلتر روغن و واشرها
4. قطعه‌شویی کامل بلوک موتور
پاک‌سازی دقیق مسیرهای روغن در داخل بلوک برای حذف پودر فلز و باقی‌مانده‌های ناشی از سایش اهمیت حیاتی دارد. اگر حتی ذره‌ای براده فلزی باقی بماند، ممکن است دوباره باعث آسیب به قطعات جدید شود.
تعمیر یا تعویض شاتون؟
انتخاب بین تعمیر و تعویض شاتون به میزان خرابی بستگی دارد:
| خم‌شدگی جزئی | صافکاری تخصصی |
| سایش یاتاقان | تعویض یاتاقان |
| شکستگی یا انحراف شدید | تعویض کامل شاتون |
⚠️ نکته مهم: همیشه از شاتون‌های اصلی و با کیفیت برای جلوگیری از بروز مجدد مشکل استفاده کنید.

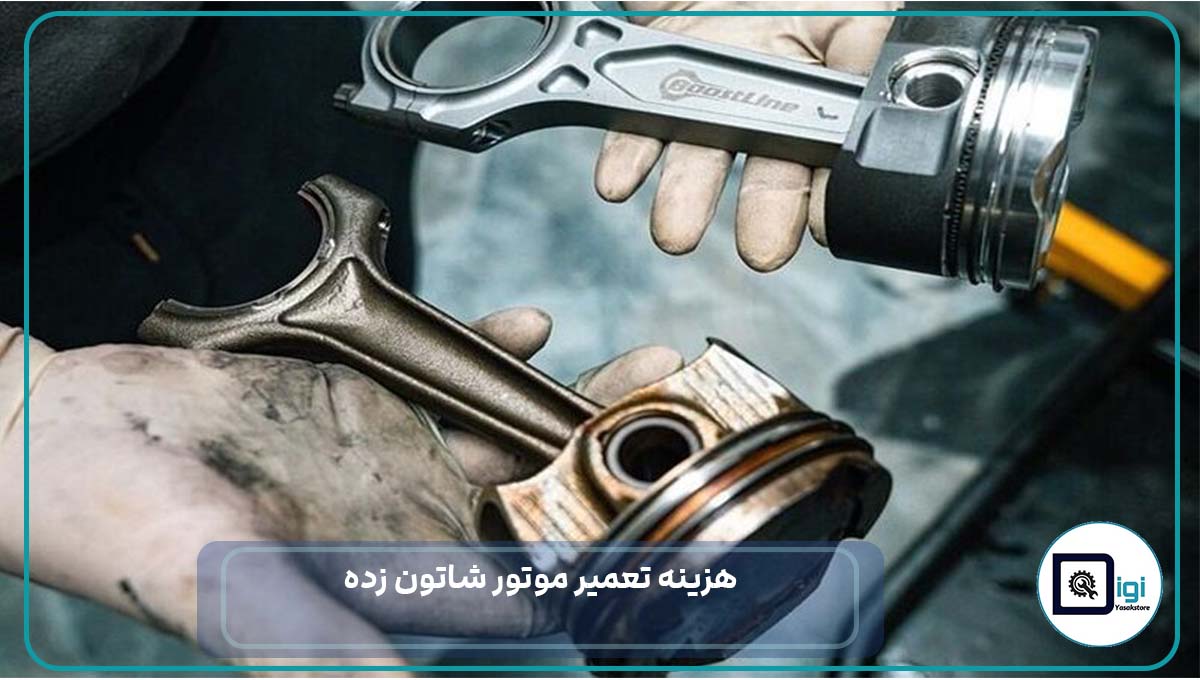

هزینه تعمیر موتور شاتون زده
هزینه نهایی بسته به نوع خودرو، شدت آسیب، نیاز به تراشکاری و قیمت قطعات متفاوت است، اما در مجموع می‌توان گفت که تعمیر موتور شاتون زده جزو پرهزینه‌ترین تعمیرات خودرو محسوب می‌شود و ممکن است حتی تا چند ده میلیون تومان هزینه داشته باشد.
پیشگیری بهتر از درمان
با توجه به پیچیدگی و هزینه بالای تعمیر موتور شاتون‌زده، رعایت نکات زیر برای پیشگیری حیاتی است:
- تعویض منظم روغن موتور
- رانندگی اصولی و اجتناب از شتاب ناگهانی
- استفاده از روغن و سوخت با کیفیت
- بررسی و سرویس‌های دورهای توسط مکانیک متخصص
نکاتی که درباره شاتون باید بدانید
شاتون یکی از مهم‌ترین قطعات پیشرانه است که وظیفه انتقال حرکت رفت‌وبرگشتی پیستون به حرکت دورانی میل‌لنگ را بر عهده دارد. این قطعه فلزی ظاهراً ساده، نقشی حیاتی در کارکرد نرم و بی‌نقص موتور ایفا می‌کند. در این مطلب قصد داریم به بررسی مهم‌ترین نکاتی که درباره شاتون باید بدانید بپردازیم؛ از تعادل وزنی گرفته تا علائم خرابی و نکات فنی هنگام تعمیر موتور.
۱. وزن شاتون‌ها باید یکسان باشد
یکی از اصول کلیدی در مونتاژ موتور، برقراری تعادل وزنی بین شاتون‌هاست. اگر شاتون‌های یک موتور وزن یکسانی نداشته باشند:
- موتور دچار عدم بالانس می‌شود.
- لرزش‌های شدید در دورهای بالا و پایین ایجاد می‌شود.
- به مرور زمان، سایر قطعات نظیر میل‌لنگ، بلبرینگ‌ها و یاتاقان‌ها نیز آسیب می‌بینند.
به همین دلیل، در کارخانه تولید، وزن و ابعاد دقیق شاتون‌ها بررسی شده و روی آن‌ها اعدادی حک می‌شود که نشان‌دهنده وزن و مشخصات هر شاتون است. در زمان تعمیر یا تعویض شاتون، باید دقت شود که شاتون جایگزین با همان عدد و مشخصات دقیق انتخاب شود.
۲. عدم دقت در نصب شاتون = خرابی موتور
اگر در هنگام تعمیر موتور، به ترتیب یا محل نصب شاتون‌ها دقت نشود یا آن‌ها به‌اشتباه جا‌به‌جا شوند، ممکن است:
- پیشرانه به‌درستی مونتاژ نشود.
- در زمان کارکرد، قطعات به‌سرعت ساییده شوند.
- خطر شاتون زدن افزایش یابد که هزینه تعمیرات سنگینی خواهد داشت.
نکته مهم: همیشه قبل از باز کردن موتور، محل دقیق نصب هر شاتون را یادداشت یا علامت‌گذاری کنید و هنگام بستن، از همان شاتون برای همان سیلندر استفاده شود.
۳. ترک یا آسیب در سر شاتون = تعویض کامل
شاتون از دو سر تشکیل شده است:
- سر بزرگتر: به میل‌لنگ متصل می‌شود.
- سر کوچکتر: به محور پیستون یا گژن‌پین وصل است.
اگر سر کوچک شاتون ترک خورده یا دچار له‌شدگی باشد، امکان صافکاری یا تعمیر وجود ندارد و باید شاتون به‌طور کامل تعویض شود. استفاده از شاتون ترک‌خورده حتی با تعمیرات موقت، می‌تواند در آینده باعث قفل شدن موتور یا شکستن قطعات شود.
۴. بررسی پیچ‌ها و بست‌های شاتون هنگام تعمیر موتور
حتی اگر دلیل باز کردن موتور، خرابی شاتون نباشد، توصیه می‌شود:
- پیچ‌های اتصال شاتون به میل‌لنگ بررسی شود.
- پیچ‌ها یا مهره‌های هرز یا آسیب‌دیده تعویض شوند.
- در صورت وجود خوردگی در جای اتصال، تراشکاری یا تعویض قطعه انجام گیرد.
عدم توجه به این نکته ممکن است بعداً منجر به شل شدن بست‌ها، نشت روغن و یا حتی رها شدن شاتون در زمان کارکرد موتور شود که آسیب‌های جدی و هزینه‌بر را به دنبال دارد.

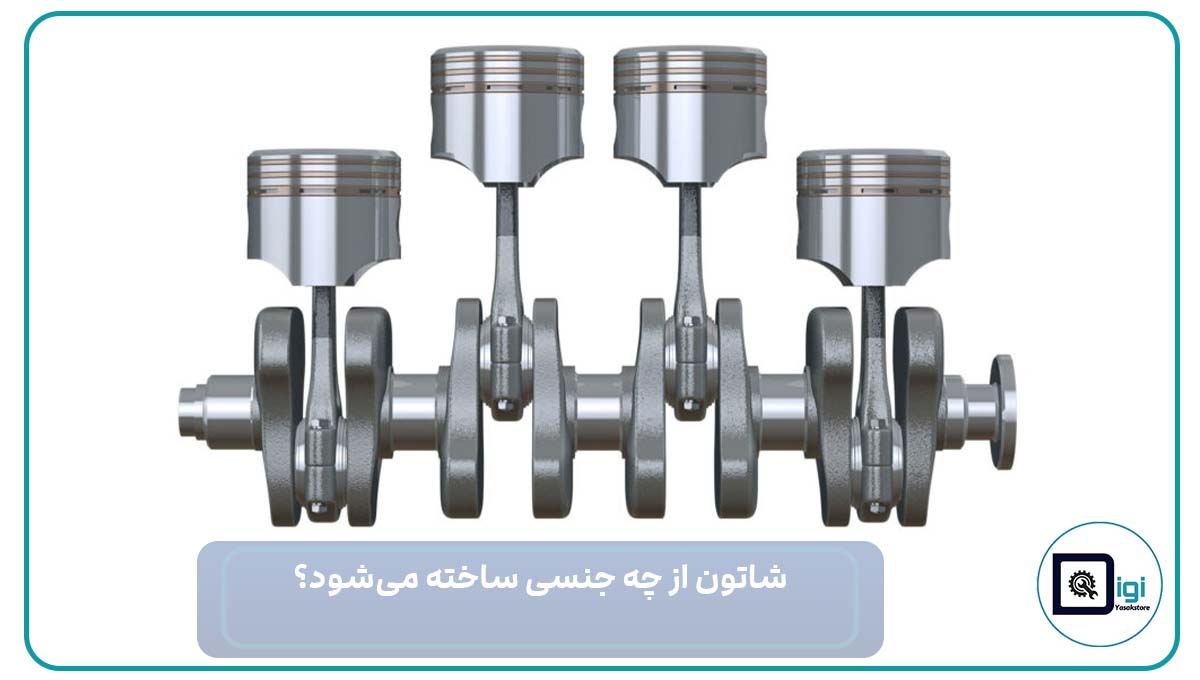

شاتون از چه جنسی ساخته می‌شود؟
شاتون، قطعه‌ای حیاتی در موتور خودرو است که نیرو را از پیستون به میل‌لنگ منتقل می‌کند. این قطعه باید به‌گونه‌ای طراحی و تولید شود که هم در برابر فشارهای شدید و هم در برابر دمای بالای محیط داخل موتور مقاومت بالایی داشته باشد. اما جنس شاتون چیست؟ چرا اغلب آن را از فولاد می‌سازند و آیا جنس‌های دیگری هم دارد؟ در ادامه به این سوالات پاسخ می‌دهیم.
چرا شاتون باید مقاوم و سبک باشد؟
شاتون یکی از قطعاتی است که:
- به‌صورت پیوسته تحت فشار انفجاری حاصل از احتراق قرار دارد.
- باید نیرو را بدون خم شدن یا شکستن به میل‌لنگ منتقل کند.
- به دلیل حرکت رفت و برگشتی سریع، باید تا حد ممکن سبک باشد تا از لرزش و استهلاک جلوگیری شود.
به همین دلیل، مقاومت بالا در برابر تنش مکانیکی و تحمل حرارتی بالا، دو ویژگی اصلی مورد نیاز در جنس شاتون هستند.

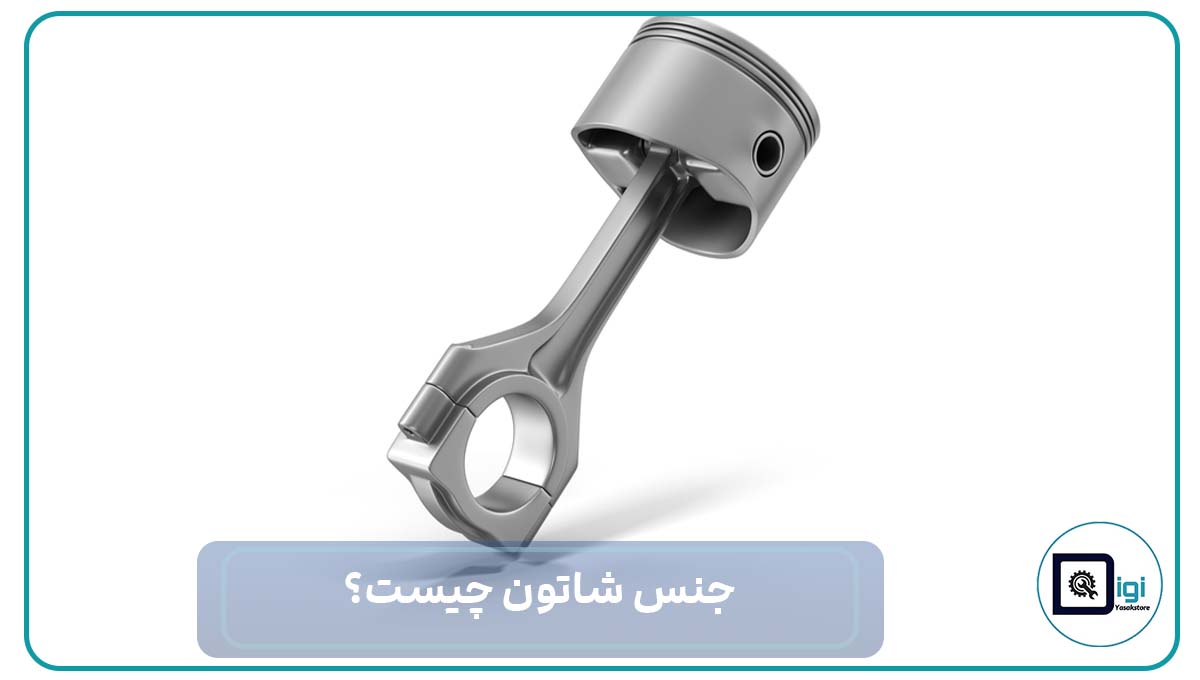

جنس شاتون چیست؟
در اغلب خودروها، شاتون‌ها از فولاد آلیاژی مخصوص ساخته می‌شوند. دلیل اصلی این انتخاب:
- مقاومت بسیار بالا در برابر کشش و فشار
- تحمل دمای بالای داخل موتور
- مقاومت در برابر ضربات شدید ناشی از انفجار داخل سیلندر
گاهی در موتورهای مسابقه‌ای یا خاص، شاتون از جنس آلومینیوم یا تیتانیوم ساخته می‌شود. این جنس‌ها سبک‌تر هستند اما معمولاً مقاومت کمتری در طول عمر بالا دارند. به همین دلیل، شاتون‌های فولادی همچنان گزینه اول و قابل اعتماد در اکثر خودروها محسوب می‌شوند.
روش ساخت شاتون چگونه است؟
برای اینکه شاتون به حداکثر مقاومت و استحکام ممکن برسد، فرآیند تولید آن با روش فورجینگ (آهنگری یا آهن‌کوبی) انجام می‌شود.
در روش فورجینگ:
- فلز داغ تحت فشار زیاد قالب‌گیری می‌شود.
- ساختار کریستالی فلز بهینه می‌شود که موجب استحکام بالاتر نسبت به روش ریخته‌گری معمولی می‌گردد.
این روش باعث می‌شود که شاتون در برابر ترک‌خوردگی، شکست یا خم شدن مقاوم باشد.
مقایسه اجمالی: فولاد یا آلومینیوم؟
| مقاومت مکانیکی | بسیار بالا | متوسط |
| تحمل دما | بسیار بالا | نسبتاً کمتر |
| وزن | کمی سنگین‌تر | سبک‌تر |
| طول عمر | بالا | کمتر |
| کاربرد | خودروهای سواری و سنگین | خودروهای مسابقه‌ای و سبک |
چرا فولاد بهترین انتخاب برای شاتون است؟
شاتون باید بتواند در بدترین شرایط حرارتی و مکانیکی دوام بیاورد، ترک نخورد، خم نشود و نشکند. از این رو، فولاد آلیاژی مقاوم و فورج‌کاری‌شده، بهترین گزینه برای تولید این قطعه است.
در شرایط خاص که وزن نقش مهم‌تری نسبت به استحکام ایفا می‌کند (مانند مسابقات)، ممکن است آلومینیوم یا تیتانیوم انتخاب شود، اما در صنعت خودروهای شهری و صنعتی، فولاد همچنان بی‌رقیب است.

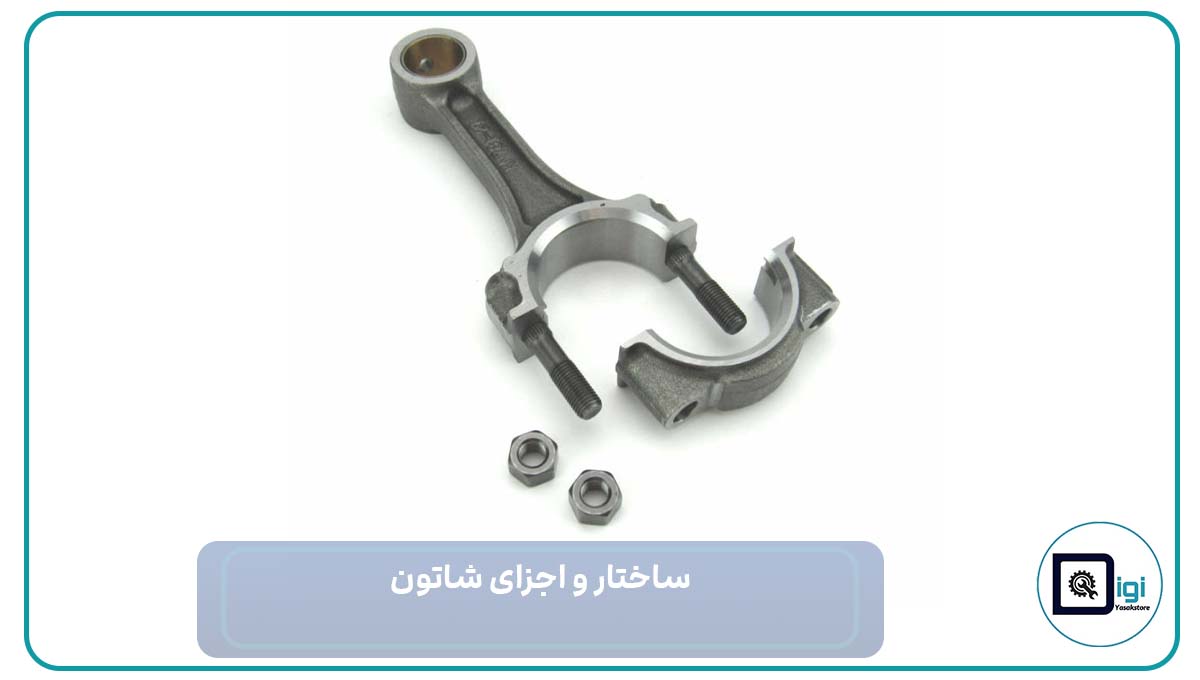

ساختار و اجزای شاتون
شاتون یکی از قطعات کلیدی موتور خودرو است که وظیفه انتقال نیرو و تبدیل حرکت رفت و برگشتی پیستون به حرکت چرخشی میل‌لنگ را بر عهده دارد. این قطعه به شکل یک میله با دو سر بزرگ و کوچک طراحی شده و باید همزمان سبک و مقاوم باشد. در ادامه اجزای مختلف شاتون را بررسی می‌کنیم:
1. سر کوچک (یاتاقان کوچک)
- یکپارچه با بدنه شاتون: سر کوچک معمولاً یک تکه و هم‌ساخت با بدنه شاتون است.
- ارتباط با پیستون: این بخش از طریق گژن پین (یا پیستون پین) به پیستون متصل می‌شود.
- بوش داخلی: داخل سر کوچک یک بوش از جنس مس یا برنج قرار دارد که از سایش سطح داخلی جلوگیری می‌کند.
- وظیفه: سر کوچک نقطه تماس اول ضربات پیستون است و حرکت رفت و برگشتی را به بدنه شاتون منتقل می‌کند.
2. بدنه یا ساق شاتون
- قسمت میانی: این قسمت میله‌ای شکل، اتصال بین سر کوچک و سر بزرگ شاتون است.
- ساختار: معمولاً یکپارچه با سر کوچک ساخته می‌شود و گاهی با سر بزرگ نیز یکپارچه است.
- وظیفه: انتقال نیرو و ضربات پیستون از سر کوچک به یاتاقان بزرگ (سر بزرگ).
3. سر بزرگ (یاتاقان بزرگ)
- بخش متحرک: این قسمت متحرک شاتون است که به لنگ میل‌لنگ متصل می‌شود.
- وظیفه: تبدیل حرکت رفت و برگشتی پیستون به حرکت چرخشی میل‌لنگ.
- بوش یا یاتاقان: برای جلوگیری از سایش بین لنگ میل‌لنگ و یاتاقان، درون آن بوش یا بلبرینگ قرار می‌گیرد.
انواع یاتاقان متحرک در سر بزرگ شاتون
- یاتاقان دو تکه:
- شامل دو نیمه (بالا و پایین) است که با دو پیچ و مهره به هم متصل می‌شوند.
- نیمه پایینی را «کپه» می‌نامند.
- بوش درون آن به صورت دو نیم بوش است.
- یاتاقان یک تکه:
- به‌صورت یکپارچه با بدنه شاتون ساخته می‌شود.
- امکان اتصال به میل‌لنگ با پیچ وجود ندارد، بنابراین نصب آن متفاوت است.
- بوش در این نوع معمولاً شامل غلتک‌های کوچک یا بلبرینگ است.
انواع شاتون از نظر روش‌های روغن‌کاری
روغن‌کاری شاتون نقش حیاتی در عملکرد روان و بدون اصطکاک آن دارد و انتقال روغن به یاتاقان‌های شاتون عمدتاً توسط بدنه شاتون انجام می‌شود. دو روش اصلی روغن‌کاری وجود دارد:
- روغن‌کاری از طریق مجرای سرتاسری در بدنه شاتون
در این روش، یک مجرای داخلی در تمام طول شاتون تعبیه می‌شود که روغن را از سوراخ یاتاقان بزرگ گرفته و به یاتاقان کوچک و بوش گژن پین می‌رساند. - روغن‌کاری از طریق سوراخ کناری شاتون
روغن از سوراخ‌های میل‌لنگ و شاتون وارد مجرای روغن می‌شود و سپس از سوراخ روغن‌کاری روی دیواره سیلندر پاشیده می‌شود. روغن پس از پخش روی دیواره سیلندر، توسط رینگ‌های روغن پیستون به گژن پین و بوش آن منتقل می‌شود تا عملکرد روان این قطعات تضمین شود.
انواع شاتون در موتورهای V شکل
موتورهای خطی معمولاً شاتون‌هایی مشابه و یکپارچه با جنس فولاد ریخته‌گری دارند، اما در موتورهای V شکل تنوع بیشتری در طراحی شاتون دیده می‌شود:
شاتون موازی
هر شاتون به طور معمول روی لنگ میل‌لنگ نصب شده و هر سیلندر یاتاقان متحرک مخصوص به خود را دارد.
شاتون ضربدری
شاتون‌های مربوط به سیلندرهای روبروی هم به صورت خاص روی میل‌لنگ نصب می‌شوند؛ یاتاقان متحرک یکی روی شاتون روبرویی قرار می‌گیرد و یاتاقان متحرک شاتون دوم مستقیماً روی میل‌لنگ بسته می‌شود. در این حالت انتهای شاتون دوم دو شاخه است و انتهای شاتون اول باریک‌تر ساخته می‌شود.
شاتون لولایی
در این طراحی، شاتون‌های روبروی هم به وسیله یکدیگر به صورت لولایی روی میل‌لنگ سوار می‌شوند؛ یکی مستقیم روی میل‌لنگ نصب می‌شود و دیگری از طریق پینی به بدنه شاتون اول متصل است.

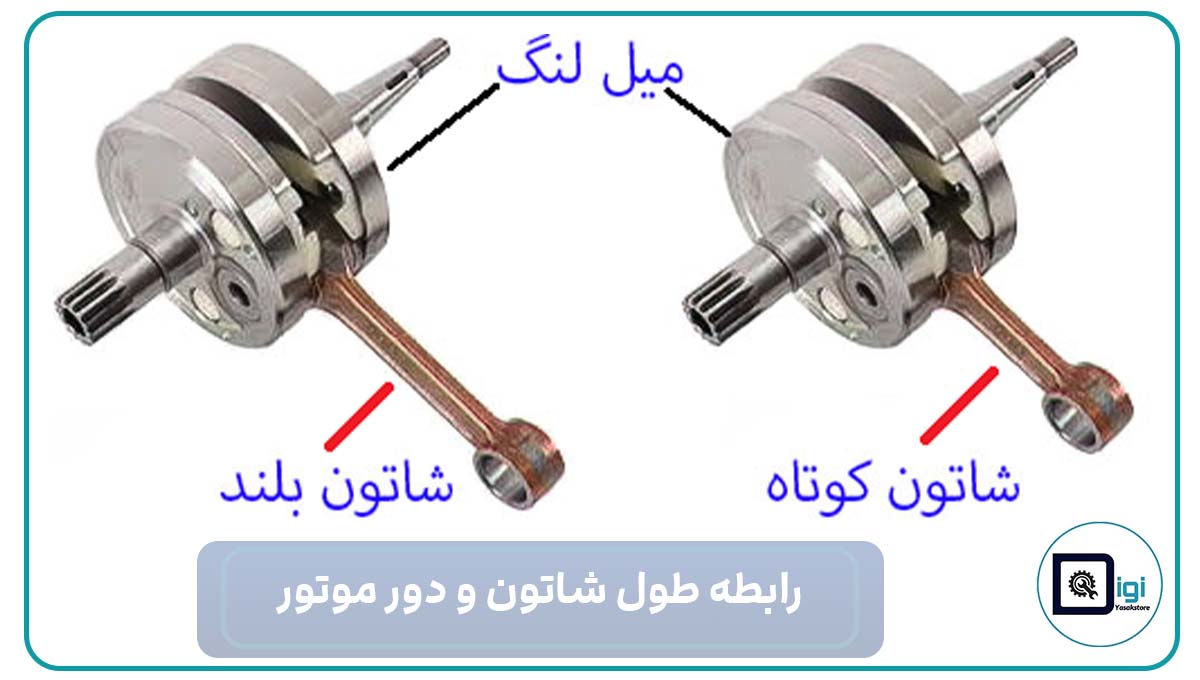

رابطه طول شاتون و دور موتور
طول شاتون مستقیماً روی قدرت، گشتاور و دور موتور تأثیر می‌گذارد:
- شاتون بلندتر:
قدرت موتور را افزایش می‌دهد چون نیروی انفجار را بهتر و با هدررفت کمتر به میل‌لنگ منتقل می‌کند. اما به دلیل طول بیشتر، شاتون رفت و برگشت‌های کمتری انجام می‌دهد، در نتیجه دور موتور کاهش می‌یابد. - شاتون کوتاه‌تر:
نیروی انفجار را سریع‌تر و با تعداد رفت و برگشت بیشتر به میل‌لنگ منتقل می‌کند، که باعث افزایش دور موتور می‌ش.ود. ولی این سرعت بیشتر همراه با هدررفت نیروی بیشتر و کاهش قدرت است.
در نتیجه، انتخاب طول شاتون باید دقیقاً با مشخصات موتور و طول سیلندر هماهنگ باشد و نمی‌توان از شاتون‌های کوتاه در موتورهای بلند یا بالعکس استفاده کرد، چرا که باعث عدم هماهنگی و کاهش کارایی موتور خواهد شد.
جمع‌بندی مقاله شاتون زدن ماشین؛ دلایل و علائم شاتون زدن موتور
شاتون زدن موتور یکی از مشکلات جدی و پرهزینه در خودرو است که ناشی از خرابی یا شکستگی شاتون می‌باشد. این مشکل عمدتاً به دلیل کمبود یا کیفیت پایین روغن موتور، فشار و ضربات شدید موتور و فرسودگی قطعات ایجاد می‌شود. علائم اصلی شاتون زدن شامل صدای تق‌تق غیرعادی از موتور، لرزش، کاهش قدرت و روشن شدن چراغ چک است. تشخیص و رسیدگی به موقع این مشکل برای جلوگیری از خسارت‌های جدی‌تر و افزایش عمر موتور ضروری است. تعمیر شاتون معمولاً هزینه‌بر بوده و نیازمند تخصص و بازدید دقیق از موتور است. رعایت سرویس‌های دورهای، استفاده از روغن موتور با کیفیت و جلوگیری از فشار بیش از حد موتور بهترین راهکارهای پیشگیری از شاتون زدن هستند.
سوالات متداول درباره شاتون زدن ماشین؛ دلایل و علائم
شاتون زدن ماشین چیست؟
شاتون زدن به وضعیتی گفته می‌شود که شاتون در موتور خودرو دچار خرابی، ساییدگی یا شکستگی شده و باعث ایجاد صدای غیرعادی (معمولاً صدای تق‌تق) و کاهش کارایی موتور می‌شود. این مشکل معمولاً ناشی از ضعف سیستم روغن‌کاری، فشار زیاد یا ضربه‌های شدید داخل موتور است.
علت شاتون زدن ماشین چیست؟
دلایل اصلی شاتون زدن عبارتند از:
- کمبود یا قطع روغن موتور و روانکاری نامناسب
- استفاده از روغن موتور بی‌کیفیت یا نامناسب
- ضربات شدید و فشارهای بیش از حد موتور
- فرسودگی و کهنگی قطعات مرتبط
- عدم توجه به سرویس‌های دورهای و تعویض به موقع قطعات
علائم شاتون زدن ماشین چیست؟
- صدای تق‌تق مداوم و ثابت از موتور (به ویژه در دورهای پایین و حرکت)
- لرزش غیرعادی موتور
- کاهش توان و شتاب خودرو
- دود زیاد یا تغییر رنگ اگزوز (در برخی موارد)
- روشن شدن چراغ چک موتور
هزینه شاتون زدن ماشین چقدر است؟
هزینه تعمیر یا تعویض شاتون به نوع خودرو، شدت خرابی و قیمت قطعات بستگی دارد. تعمیر شاتون معمولاً نیازمند بازکردن کامل موتور و تعویض قطعات یاتاقان‌ها و بوش‌هاست که هزینه نسبتاً بالایی دارد. بهترین کار مراجعه به تعمیرگاه تخصصی و دریافت قیمت دقیق است.
شاتون زدن موتور سیکلت یعنی چه؟
مشابه خودرو، شاتون زدن در موتور سیکلت به خرابی شاتون و صدای غیرطبیعی موتور اشاره دارد که می‌تواند منجر به آسیب جدی موتور شود.
علائم شاتون زدن موتور سیکلت چیست؟
صدای تق‌تق، لرزش، کاهش قدرت موتور و مشکلات استارت زدن از نشانه‌های شاتون زدن موتور سیکلت است.
علت شاتون زدن موتور دیزل چیست؟
موتورهای دیزل به علت فشار و حرارت بالا بیشتر مستعد شاتون زدن هستند. عواملی مانند روغن‌کاری ضعیف، استفاده از سوخت نامرغوب، و خرابی یاتاقان‌ها از دلایل اصلی این مشکل در موتور دیزل هستند.
دیدگاه خود را بنویسید
