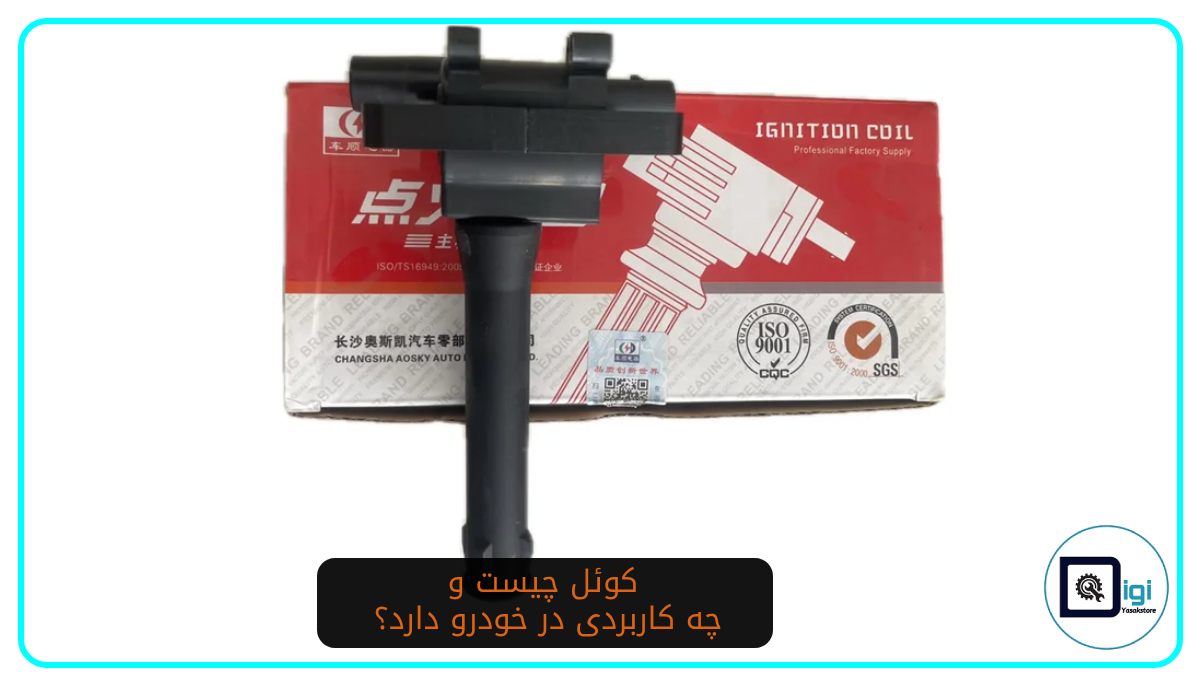

کوئل خودرو چیست؟
کوئل خودرو یکی از اجزای اصلی سیستم جرقه‌زنی در خودروهای بنزینی است. وظیفه‌ی این قطعه، تبدیل جریان برق ضعیف ۱۲ ولتی باتری به ولتاژی بسیار بالا (هزاران ولت) است؛ ولتاژی که برای ایجاد جرقه در شمع و شروع فرآیند احتراق در موتور ضروری است.
در واقع بدون وجود کوئل، شمع‌ها نمی‌توانند جرقه بزنند و سوخت در سیلندر محترق نمی‌شود، در نتیجه موتور روشن نخواهد شد.
سامانه‌ی کوئل معمولاً از بخش‌هایی مانند سیم‌پیچ اولیه و ثانویه، خازن و قطع‌کن مکانیکی یا الکترونیکی تشکیل شده است که با همکاری هم، این تبدیل ولتاژ را انجام می‌دهند.

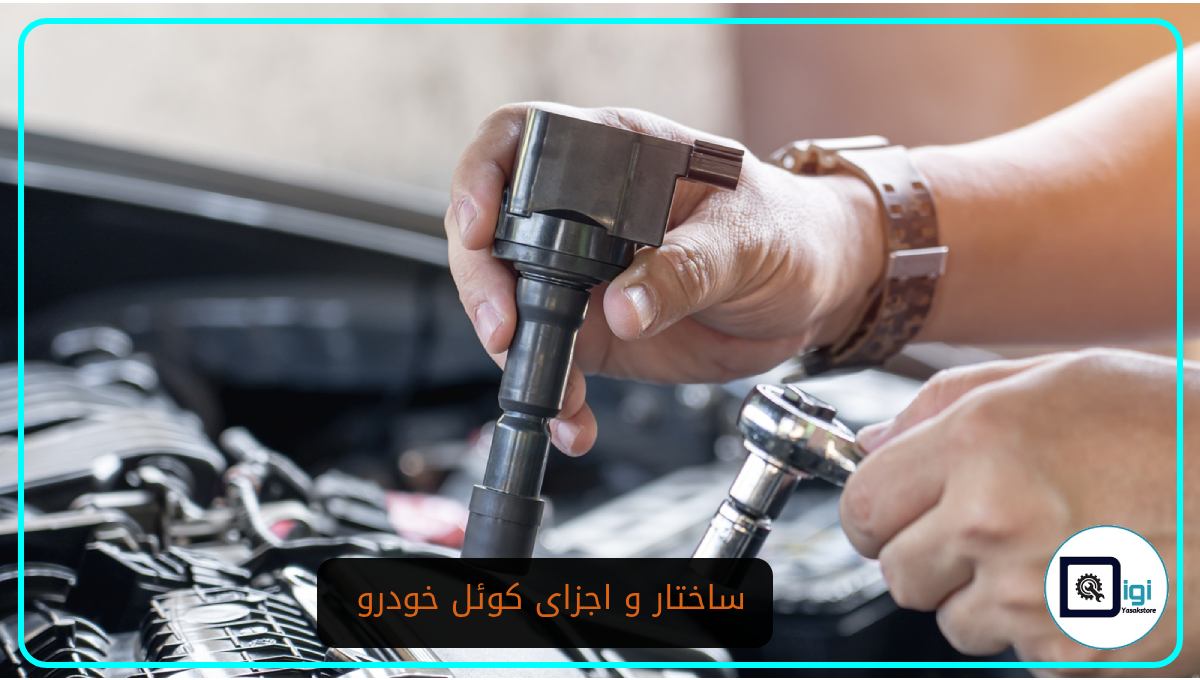

ساختار و اجزای کوئل خودرو
کوئل (Coil) یا همان سیم‌پیچ احتراق یکی از قطعات حیاتی در سیستم جرقه‌زنی خودرو است که به کمک اصول فیزیکی و خاصیت القای الکترومغناطیسی، ولتاژ پایین باتری را به ولتاژ بالا و مورد نیاز برای شمع‌ها تبدیل می‌کند.
🔧 اجزای اصلی کوئل:
- سیم‌پیچ اولیه (Primary Coil):
شامل حدود ۲۵۰ تا ۳۵۰ دور سیم مسی است که مقاومت آن معمولاً در حدود ۳ اهم است. این سیم‌پیچ، جریان ۱۲ ولتی باتری را دریافت می‌کند. - سیم‌پیچ ثانویه (Secondary Coil):
دارای ۱۵ هزار تا ۳۰ هزار دور سیم نازک‌تر است و وظیفه تولید ولتاژ بالا (تا بیش از ۲۰ هزار ولت) را دارد. این ولتاژ برای ایجاد جرقه در شمع‌ها کافی است. - هسته مرکزی:
یک آلیاژ خاص مقاوم به حرارت (معمولاً ترکیبات پلاتین یا آلیاژهای آهنی) که در مرکز سیم‌پیچ‌ها قرار گرفته و نقش اصلی در ایجاد میدان مغناطیسی دارد.
🧩 سایر اجزای کوئل خودرو:
- پایه جرقه‌زنی:
تعداد این پایه‌ها متناسب با تعداد سیلندرهای موتور تعیین می‌شود (مثلاً ۴ پایه برای موتورهای ۴ سیلندر). - عایق سیم‌پیچ‌ها:
لایه‌هایی از مواد عایق که از آسیب دیدن سیم‌پیچ‌ها در برابر حرارت یا اتصال کوتاه جلوگیری می‌کند. - بدنه اصلی:
اغلب از جنس آلومینیوم یا پلاستیک مقاوم به حرارت ساخته می‌شود تا به خوبی گرمای تولید شده را منتقل کرده و کوئل را خنک نگه دارد.
بیشتر بخوانید : گیربکس چیست؛ راهنمای کامل جعبه‌دنده خودرو
⚙️ عملکرد فنی کوئل چگونه است؟
در ساختار کوئل، سیم‌پیچ اولیه به دور سیم‌پیچ ثانویه پیچیده شده و هر دو به دور هسته مرکزی قرار دارند.
وقتی جریان مستقیم از باتری وارد سیم‌پیچ اولیه می‌شود، میدان مغناطیسی ایجاد شده و به واسطه آن، در سیم‌پیچ ثانویه جریان الکتریکی با ولتاژ بالا القا می‌شود.
نکته مهم اینجاست که در این فرآیند، جریان مستقیم (DC) به جریان متناوب (AC) تبدیل می‌شود تا بتواند ولتاژ را تقویت کند.

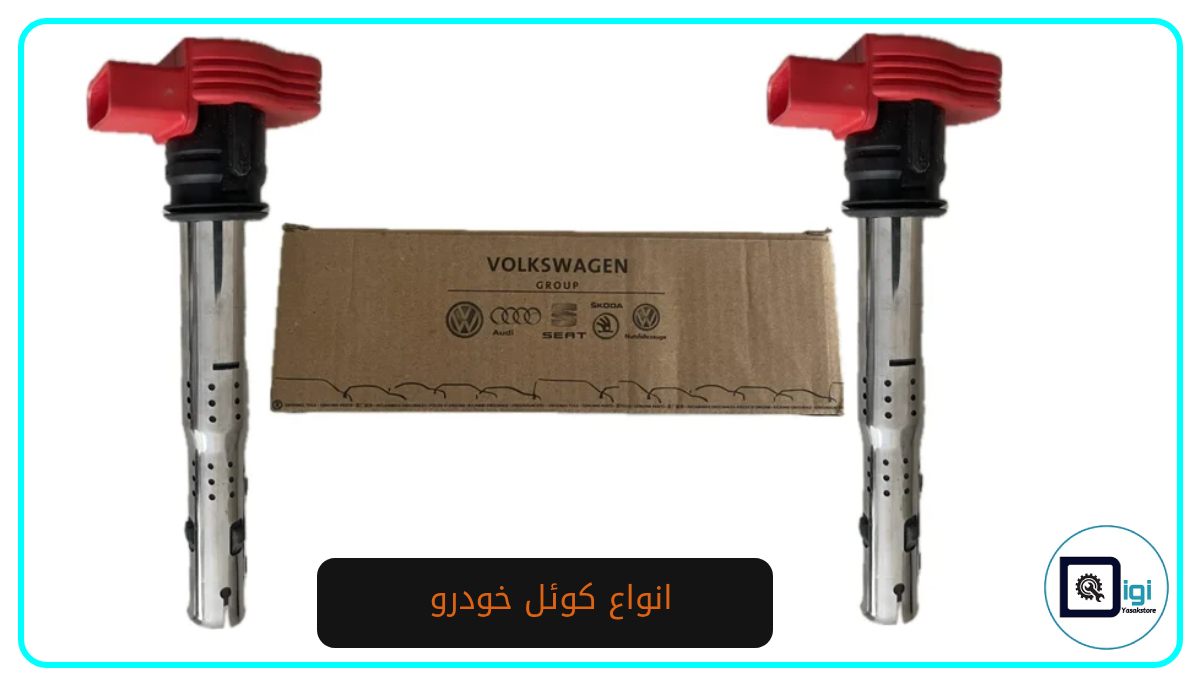

انواع کوئل خودرو | بررسی کامل مدل‌های با وایر و بدون وایر
کوئل خودرو یکی از اجزای حیاتی سیستم جرقه‌زنی است که نقش مهمی در تولید و انتقال ولتاژ بالا به شمع‌ها دارد. کوئل‌ها از نظر نحوه اتصال و طراحی، به دو دسته اصلی تقسیم می‌شوند:
- کوئل‌های با وایر
- کوئل‌های بدون وایر (مستقیم روی شمع)
قبل از بررسی انواع کوئل، ابتدا لازم است با عملکرد وایر آشنا شویم.
🛠 انواع کوئل با وایر
1. کوئل‌های معمولی
- طراحی ساده، اغلب به‌صورت استوانه‌ای
- عملکرد همراه با دلکو برای زمان‌بندی جرقه‌ها
- رایج در خودروهای کاربراتوری یا انژکتوری قدیمی
- ولتاژ تولیدی با کمک وایر به شمع‌ها منتقل می‌شود
2. کوئل‌های دوبل با وایر
- دارای دو خروجی برای جرقه‌زنی همزمان دو سیلندر
- معمولاً در خودروهای انژکتوری نسل اول
- عملکرد همزمان در سیلندرهای ۱ و ۴ و نیز ۲ و ۳
- استفاده از وایر برای اتصال به شمع‌ها
⚙️ انواع کوئل بدون وایر
1. کوئل‌های کتابی (دوبل بدون وایر)
- طراحی مشابه کوئل‌های دوبل، اما بدون وایر
- نصب مستقیم روی مجموعه شمع‌ها
- انتقال ولتاژ بدون واسطه
- عملکرد دقیق‌تر و راندمان بالاتر نسبت به نوع وایردار
2. کوئل‌های قلمی (Coil-on-Plug)
- پیشرفته‌ترین نوع کوئل‌های مدرن
- نصب مستقیم هر کوئل روی یک شمع
- مناسب برای خودروهای مدرن و انژکتوری پیشرفته
- ولتاژ خروجی بسیار بالا برای جرقه‌زنی دقیق و کامل
- بدون نیاز به وایر، کاهش نویز و افزایش عمر قطعات
✅ جمع‌بندی تفاوت‌ها
| کوئل معمولی | دارد | متوسط | کاربراتوری، انژکتوری قدیمی |
| کوئل دوبل با وایر | دارد | بالا | انژکتوری نسل اول |
| کوئل کتابی | ندارد | بالا | انژکتوری جدید |
| کوئل قلمی (قلمی) | ندارد | بسیار بالا | انژکتوری پیشرفته |
📌 نکته مهم:
جالب است بدانید کوئل‌های دوبل هم در نوع با وایر و هم بدون وایر تولید می‌شوند. در هر دو نوع، عملکرد جرقه‌زنی به‌صورت دو به دو و همزمان انجام می‌شود، اما نوع بدون وایر مستقیماً به شمع‌ها متصل است که موجب کاهش اتلاف انرژی و بهبود عملکرد موتور می‌گردد.
بیشتر بخوانید : سرامیک بدنه ماشین ،هزینه مزایا، معایب و مراحل انجام آن

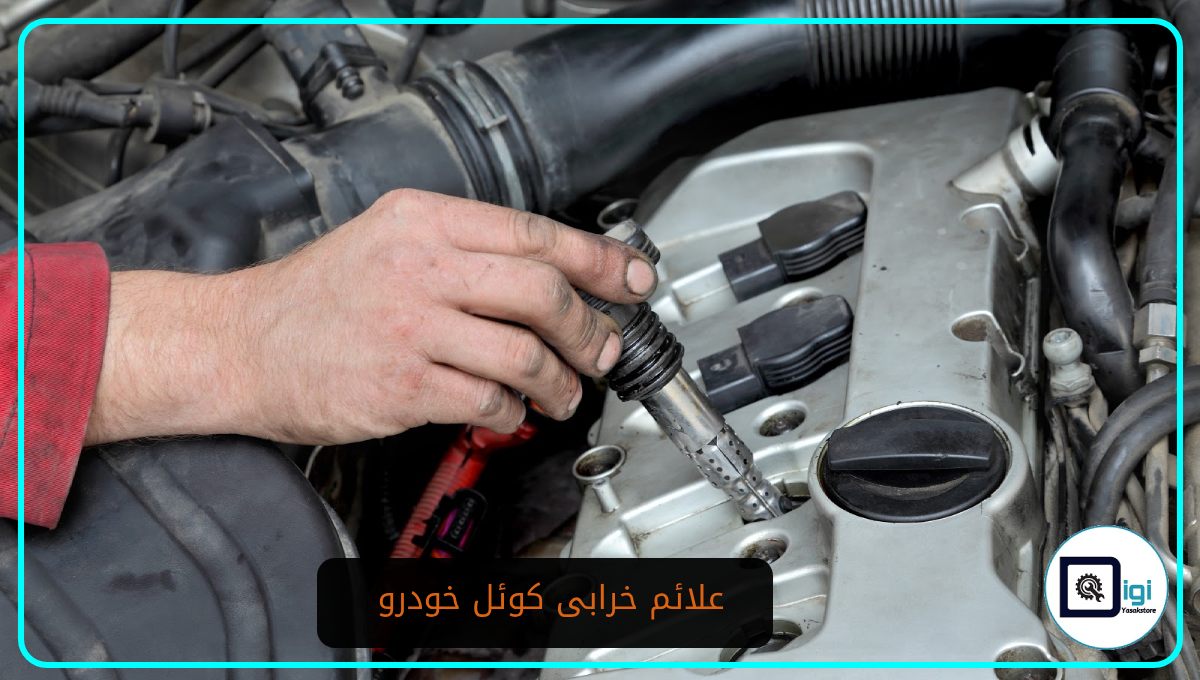

علائم خرابی کوئل خودرو
کوئل یکی از اجزای کلیدی در سیستم جرقه‌زنی خودرو است که وظیفه دارد ولتاژ برق را به حدی بالا ببرد که بتواند موجب جرقه‌زنی در شمع‌ها شود. خرابی این قطعه می‌تواند عملکرد کلی موتور را دچار اختلال کند. در ادامه به مهم‌ترین نشانه‌های خرابی کوئل می‌پردازیم:
۱. سخت روشن شدن یا روشن نشدن خودرو
وقتی کوئل نتواند ولتاژ کافی برای جرقه‌زنی تولید کند، موتور به‌سختی روشن می‌شود یا حتی ممکن است اصلاً استارت نخورد.
۲. افت محسوس قدرت موتور
اگر خودرو هنگام حرکت شتاب کافی نداشته باشد یا در سربالایی‌ها کشش خود را از دست بدهد، احتمال دارد یکی از دلایل آن عملکرد ضعیف کوئل باشد.
۳. عدم پاسخ مناسب به پدال گاز
در صورت خرابی کوئل، ممکن است فشردن پدال گاز تأثیر چندانی بر شتاب‌گیری خودرو نداشته باشد و واکنش موتور با تأخیر یا ضعیف باشد.
۴. مشکلات مربوط به شمع‌ها
خرابی کوئل باعث ایجاد جرقه ضعیف یا نامنظم در شمع‌ها می‌شود. این موضوع می‌تواند منجر به خام‌سوزی، افزایش مصرف سوخت، یا دوده گرفتن نوک شمع‌ها شود.
بیشتر بخوانید : بوستر ترمز چیست و چه کاربردی در ماشین دارد؟

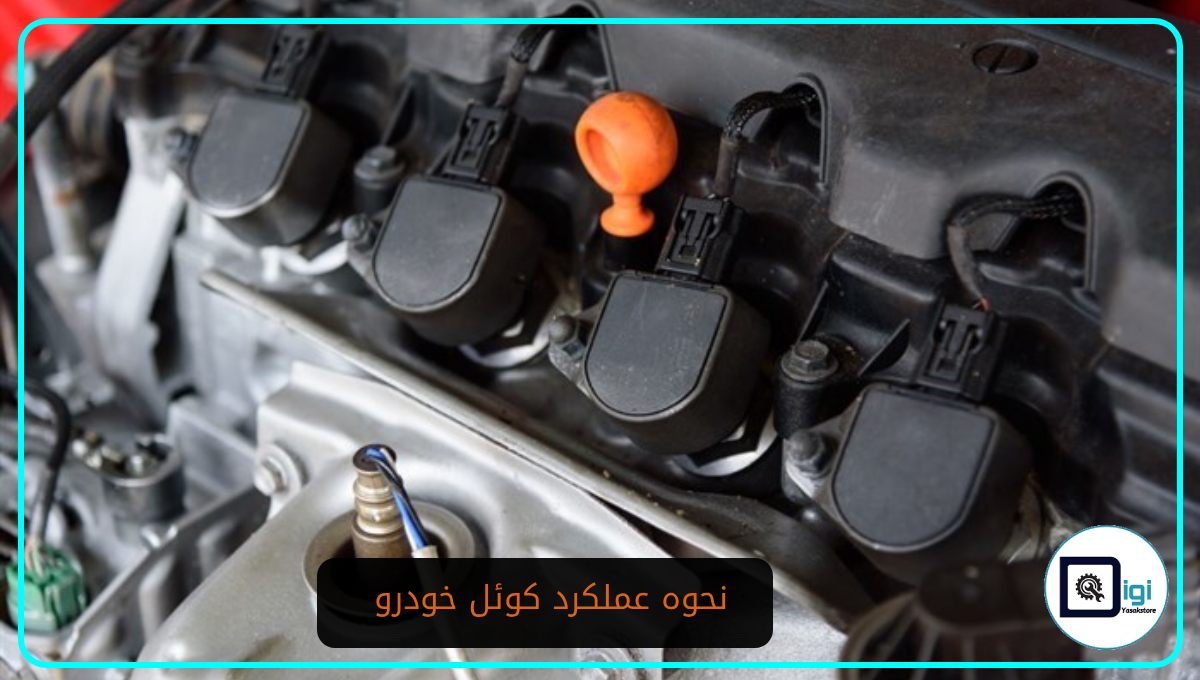

نحوه عملکرد کوئل خودرو
کوئل خودرو نقش مهمی در شروع و ادامه کار موتور دارد. این قطعه با تبدیل برق ۱۲ ولت باتری به ولتاژ بسیار بالا (تا ۷۰ هزار ولت در برخی مدل‌های جدید)، جرقه لازم برای احتراق سوخت در سیلندرها را فراهم می‌کند. اما این کار چطور انجام می‌شود؟
۱. آغاز فرآیند با چرخاندن سوییچ
زمانی که راننده سوییچ را باز می‌کند، برق ۱۲ ولتی باتری وارد کوئل می‌شود و آن را شارژ می‌کند. در این لحظه، کوئل آماده است تا انرژی لازم برای تولید جرقه را فراهم کند.
۲. تولید جرقه هنگام استارت
به محض استارت زدن و چرخیدن میل‌لنگ موتور، سیستم جرقه‌زنی (مثل دلکو یا ECU در خودروهای مدرن) فرمان می‌دهد تا برق پرفشار کوئل به شمع سیلندری که نوبت احتراق آن است، منتقل شود. این جرقه باعث انفجار مخلوط سوخت و هوا در سیلندر می‌شود و موتور شروع به کار می‌کند.
۳. تکرار مداوم برای ادامه‌ی کار موتور
پس از روشن شدن موتور، این چرخه به‌طور مداوم برای هر سیلندر تکرار می‌شود. کوئل بارها و بارها شارژ می‌شود و برق تقویت‌شده را به شمع‌ها می‌فرستد تا فرآیند احتراق ادامه پیدا کند.
۴. قطع جریان و خاموش شدن موتور
زمانی که راننده سوییچ را خاموش می‌کند، جریان برق به کوئل قطع می‌شود. در نتیجه، دیگر جرقه‌ای تولید نمی‌شود و موتور به‌طور کامل خاموش می‌شود.
بیشتر بخوانید : ماشین دنده‌ای یا اتومات ؛ بررسی تخصصی برای تصمیم نهایی

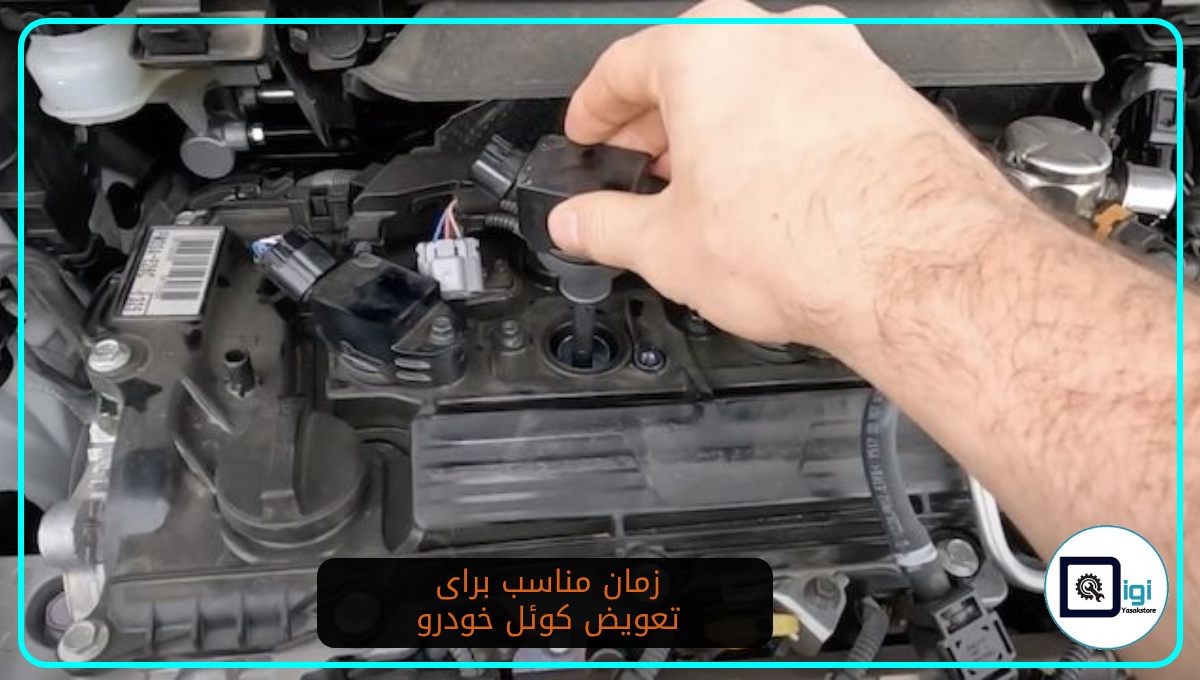

زمان مناسب برای تعویض کوئل خودرو:
- سخت روشن شدن یا روشن نشدن خودرو
اگر خودرو به سختی روشن می‌شود یا استارت می‌خورد ولی روشن نمی‌شود، ممکن است کوئل وظیفه تولید ولتاژ لازم برای جرقه‌زنی را به‌درستی انجام ندهد. - ریپ زدن موتور یا لرزش در دور آرام
لرزش در حالت ایستاده، مخصوصاً هنگام روشن بودن کولر یا در ترافیک، می‌تواند نشانه ضعیف شدن یا خرابی کوئل باشد. - افت قدرت و شتاب خودرو
در صورت کاهش محسوس قدرت موتور یا تأخیر در پاسخ به فشار پدال گاز، احتمال خرابی کوئل وجود دارد. - روشن شدن چراغ چک موتور (Check Engine)
یکی از رایج‌ترین نشانه‌ها خرابی کوئل، روشن شدن چراغ چک و ثبت کد خطا مربوط به سیلندرهای مختلف در ECU است. - مصرف سوخت غیرعادی یا افزایش آلایندگی
در صورت بروز احتراق ناقص ناشی از خرابی کوئل، ممکن است مصرف سوخت بالا رفته یا خودرو در آزمون آلایندگی مردود شود. - ایجاد صدای تق‌تق در موتور (برق دزدی)
صدای جرقه خارج از محل شمع‌ها یا مشاهده برق در شب در اطراف کوئل و وایرها نشانه خرابی یا نشتی ولتاژ است.
🔄 نکته مهم:
در خودروهایی با سیستم کوئل دوبل یا کوئل انفرادی (هر سیلندر یک کوئل)، خرابی یک کوئل ممکن است عملکرد یک سیلندر را مختل کند. در چنین شرایطی، توصیه می‌شود همه کوئل‌ها با هم تعویض شوند تا از عدم تعادل در سیستم جرقه‌زنی جلوگیری شود.
بیشتر بخوانید : تفاوت خودروی دیفرانسیل جلو با دیفرانسل عقب: کدام‌یک بهتر است؟
ایرادات رایج کوئل خودرو و علائم خرابی آن
کوئل یکی از اجزای کلیدی سیستم جرقه‌زنی (Ignition System) در خودرو است که وظیفه‌ی تولید ولتاژ بالا برای شمع‌ها را بر عهده دارد. خرابی این قطعه می‌تواند تاثیر مستقیم بر عملکرد موتور داشته باشد. در ادامه به رایج‌ترین مشکلات کوئل و نشانه‌های آن‌ها می‌پردازیم. توجه داشته باشید که برخی از این علائم ممکن است به خرابی سایر بخش‌های سیستم جرقه‌زنی نیز مرتبط باشند.
1. ضعیف شدن کوئل
کوئل خودرو مانند بسیاری از قطعات دیگر دارای عمر مفیدی است. با گذشت زمان، ممکن است توان تولید ولتاژ بالا در آن کاهش یابد. در این حالت، موتور با افت ولتاژ (مثلاً از ۳۰ هزار به ۲۰ هزار ولت) روبه‌رو می‌شود که می‌تواند منجر به موارد زیر شود:
- ریپ زدن موتور
- احتراق ناقص یا خام‌سوزی (به‌ویژه در دور موتور بالا)
- کاهش شتاب و افت قدرت پیشرانه
- دوده گرفتن سر شمع‌ها
برای بررسی این مشکل، می‌توانید یک شمع را به وایر متصل کرده و آن را به بدنه خودرو نزدیک کنید. در صورت سلامت کوئل، جرقه‌ای آبی و ضخیم همراه با صدای قوی خواهید دید. اما کوئل ضعیف معمولاً جرقه‌ای نازک، قرمز یا نارنجی رنگ و با صدای ضعیف تولید می‌کند.
2. سوختن کامل کوئل
در برخی موارد، کوئل به‌طور ناگهانی می‌سوزد. این اتفاق معمولاً با علائم زیر همراه است:
- روشن نشدن موتور یا روشن شدن سخت
- لرزش شدید و نامنظم موتور
- ریپ زدن شدید هنگام استارت
برای اطمینان از سوختن کوئل، می‌توان از همان روش تست شمع استفاده کرد. اگر در زمان استارت زدن، شمع هیچ جرقه‌ای تولید نکند، احتمال سوختن کوئل زیاد است. در خودروهایی با چند کوئل، می‌توان کوئل‌ها را جابه‌جا کرد تا منبع دقیق ایراد مشخص شود.
3. نشتی روغن از داخل کوئل
برخی از کوئل‌های قدیمی دارای روغن داخلی برای خنک‌کاری و جلوگیری از اتصال داخلی هستند. مشاهده روغن بر بدنه کوئل می‌تواند نشانه‌ای از موارد زیر باشد:
- ترک‌خوردگی یا آسیب بدنه کوئل
- احتمال سوختن یا اتصال کوتاه داخلی
در چنین حالتی، تنها راه‌حل، تعویض کوئل با نمونه سالم و جدید است.
4. اتصال کوتاه یا برق‌دزدی (Spark Leakage)
سیستم جرقه‌زنی خودرو برای هدایت ولتاژ بالا به شمع‌ها از وایرها و روکش‌های سیلیکونی (بوت) استفاده می‌کند. در صورتی که این روکش‌ها دچار پارگی یا سوختگی شوند، جریان الکتریکی ممکن است پیش از رسیدن به شمع، به سایر قسمت‌های فلزی خودرو منتقل شود. این پدیده که با نام «برق‌دزدی» شناخته می‌شود، علائمی چون:
- صدای تق‌تق اطراف موتور
- احتراق ناقص
- کاهش راندمان موتور
را به همراه دارد.
اگر تمامی وایرها و روکش‌ها سالم باشند ولی همچنان برق‌دزدی از بدنه فلزی کوئل رخ دهد، احتمال خرابی داخلی کوئل وجود دارد و باید تعویض شود.
بیشتر بخوانید : انواع صدای ماشین و صداهای مشکل ساز خودرو
آیا برق‌گرفتگی کوئل خودرو خطرناک است؟
برای بسیاری از علاقه‌مندان خودرو که خودشان کارهای فنی را انجام می‌دهند، احتمالاً تجربه برق‌گرفتگی از سیستم جرقه‌زنی یا کوئل ماشین، موضوعی آشناست. کوئل خودرو همانند یک شوکر برقی (Taser) یا سیستم جرقه‌زن فندک عمل می‌کند و می‌تواند ولتاژی بالای ۳۰ هزار ولت تولید کند. با این حال، مدت‌زمان بسیار کوتاه این تخلیه الکتریکی باعث می‌شود که در بیشتر موارد آسیب جدی به فرد وارد نشود.
احساس برق‌گرفتگی از کوئل چگونه است؟
برق‌گرفتگی ناشی از کوئل می‌تواند باعث ایجاد شوک ناگهانی در عضلات شود و در لحظه‌ای کوتاه فرد را غافلگیر کند. در برخی موارد، ممکن است شخص به طور ناگهانی سر خود را به لبه کاپوت بکوبد یا دستش در فضای محدود اطراف موتور زخمی شود. حتی ممکن است برای چند لحظه کوتاه دید چشم تار یا سیاه و سفید شود. با این حال، چون تخلیه الکتریکی بسیار سریع اتفاق می‌افتد، معمولاً خطر جدی جانی به همراه ندارد.
چه زمانی برق‌گرفتگی کوئل می‌تواند خطرناک باشد؟
خطر واقعی زمانی بروز می‌کند که فرد بدون آگاهی کافی به سیستم جرقه‌زنی نزدیک شود. اگر فردی به اشتباه سیم ولتاژ بالا را در دست بگیرد و چندین بار دچار برق‌گرفتگی شود، ممکن است تعادل خود را از دست دهد یا دستش را به‌طور ناخواسته روی قطعات داغ یا متحرک موتور قرار دهد. این خطر به‌خصوص برای افرادی با بیماری‌های قلبی یا عصبی بسیار جدی‌تر است و حتی می‌تواند منجر به عوارض شدید یا مرگ شود.
بیشتر بخوانید : روغن موتور مناسب فوتون تونلند یورو 5،6 و ساوانا (دیزلی و بنزینی)
جمع‌بندی مقاله: کوئل چیست و چه کاربردی در خودرو دارد؟
کوئل یکی از اجزای حیاتی در سیستم جرقه‌زنی خودرو است که وظیفه آن، افزایش ولتاژ برق باتری و رساندن آن به شمع‌ها برای ایجاد جرقه و احتراق مخلوط سوخت و هوا در سیلندرهاست. بدون عملکرد صحیح کوئل، موتور خودرو روشن نمی‌شود یا با مشکلاتی مانند ریپ زدن، افت توان، افزایش مصرف سوخت و عدم احتراق کامل مواجه می‌شود.
از آنجا که ولتاژ خروجی کوئل بسیار بالا (بین ۲۰ تا ۴۰ هزار ولت) است، تماس مستقیم با آن می‌تواند باعث شوک شدید ولی کوتاه‌مدت شود که برای افراد سالم معمولا خطرناک نیست، اما در موارد خاص یا در نبود آگاهی فنی، می‌تواند آسیب‌زا یا حتی تهدیدکننده باشد.
در صورت مشاهده علائمی مانند سخت روشن شدن خودرو، افت قدرت، عملکرد نامنظم موتور یا دوده گرفتن شمع‌ها، بهتر است وضعیت کوئل بررسی و در صورت نیاز تعویض شود. شناخت دقیق عملکرد کوئل و علائم خرابی آن می‌تواند از هزینه‌های بالاتر در آینده جلوگیری کند و عملکرد بهینه موتور خودرو را تضمین نماید.
سوالات متداول درباره کوئل خودرو
کوئل چیست و چه کاربردی در خودرو دارد؟
کوئل (Ignition Coil) یکی از مهم‌ترین اجزای سیستم جرقه‌زنی خودرو است که وظیفه آن افزایش ولتاژ برق باتری به حدی است که بتواند موجب جرقه زدن در شمع‌ها شود. این جرقه برای احتراق مخلوط هوا و سوخت در سیلندر ضروری است.
علائم خرابی کوئل چیست؟
از جمله نشانه‌های خرابی کوئل می‌توان به موارد زیر اشاره کرد:
- سخت روشن شدن یا روشن نشدن موتور
- افت قدرت و شتاب خودرو
- ریپ زدن یا لرزش در دور موتور بالا
- افزایش مصرف سوخت و خام‌سوزی
- دوده گرفتن شمع‌ها و احتراق ناقص
کوئل چگونه کار می‌کند؟
کوئل از طریق تبدیل ولتاژ ۱۲ ولتی باتری به ولتاژ بالا (معمولاً بین ۲۰ تا ۴۰ هزار ولت) باعث تولید جرقه قوی در شمع‌ها می‌شود. این فرآیند با استفاده از سیم‌پیچ‌های اولیه و ثانویه و ایجاد یک میدان مغناطیسی انجام می‌گیرد.
کوئل در تاسیسات چیست؟
در تاسیسات، کویل به مبدل‌هایی گفته می‌شود که برای تبادل گرما یا سرما استفاده می‌شوند، مانند کویل‌های سرمایشی در هواسازها یا کویل گرمایشی در سیستم‌های گرمایشی. این نوع کویل با کوئل خودرو متفاوت است.
قیمت کوئل ماشین چقدر است؟
قیمت کوئل ماشین بسته به نوع خودرو، برند، کیفیت و کشور سازنده متفاوت است. برای مثال کوئل خودروهای چینی مانند فوتون یا ام‌جی معمولاً قیمتی اقتصادی‌تر دارند، در حالی که کوئل‌های برندهای ژاپنی یا آلمانی قیمت بالاتری دارند. (برای مشاهده قیمت دقیق به صفحه محصول در فروشگاه مراجعه کنید.)
قوی‌ترین کوئل خودرو کدام است؟
کوئل‌های تقویتی یا افترمارکت، که معمولاً در خودروهای تیونینگ شده یا مسابقه‌ای استفاده می‌شوند، از نوع قوی‌ترین کوئل‌ها هستند. برندهایی مانند MSD، Bosch و NGK مدل‌های تقویت‌شده‌ای برای افزایش قدرت جرقه و بهبود احتراق تولید می‌کنند.
کوئل پاد چیست؟
"کویل پاد" به کویل‌های کوچک داخل دستگاه‌های ویپ و پاد سیستم اشاره دارد و هیچ ارتباطی با کوئل خودرو ندارد. این نوع کویل‌ها برای بخار کردن مایع ویپ استفاده می‌شوند.
عکس کوئل ماشین را از کجا ببینیم؟
برای مشاهده تصویر کوئل انواع خودروها می‌توانید به بخش محصولات فروشگاه آنلاین ما مراجعه کنید یا با جستجوی عبارت «عکس کویل ماشین» در اینترنت تصاویر متنوعی ببینید. شکل کوئل بسته به نوع خودرو متفاوت است (تک، دوبل، یا کوئل روی هر سیلندر).
کوئل ماشین چیست؟
کوئل ماشین قطعه‌ای الکترونیکی است که وظیفه تولید جرقه را در سیستم احتراق برعهده دارد. این قطعه نقش کلیدی در راه‌اندازی و عملکرد روان موتور دارد و خرابی آن می‌تواند باعث مشکلاتی مانند ریپ زدن، استارت نخوردن یا افت قدرت شود.
