اکسل خودرو چیست؟
اکسل خودرو (Axle) یکی از قطعات کلیدی در سیستم انتقال قدرت و تعلیق است که وظیفه اصلی آن اتصال چرخ‌ها به یکدیگر و انتقال نیرو از موتور به چرخ‌ها می‌باشد. این قطعه علاوه بر نقش حیاتی در حرکت خودرو، در حفظ تعادل، پایداری و تحمل وزن خودرو نیز اهمیت زیادی دارد. در واقع می‌توان گفت که اکسل، ستون فقرات بخش زیرین خودرو است که همه اجزای حرکتی و تعلیقی به نوعی به آن وابسته‌اند.

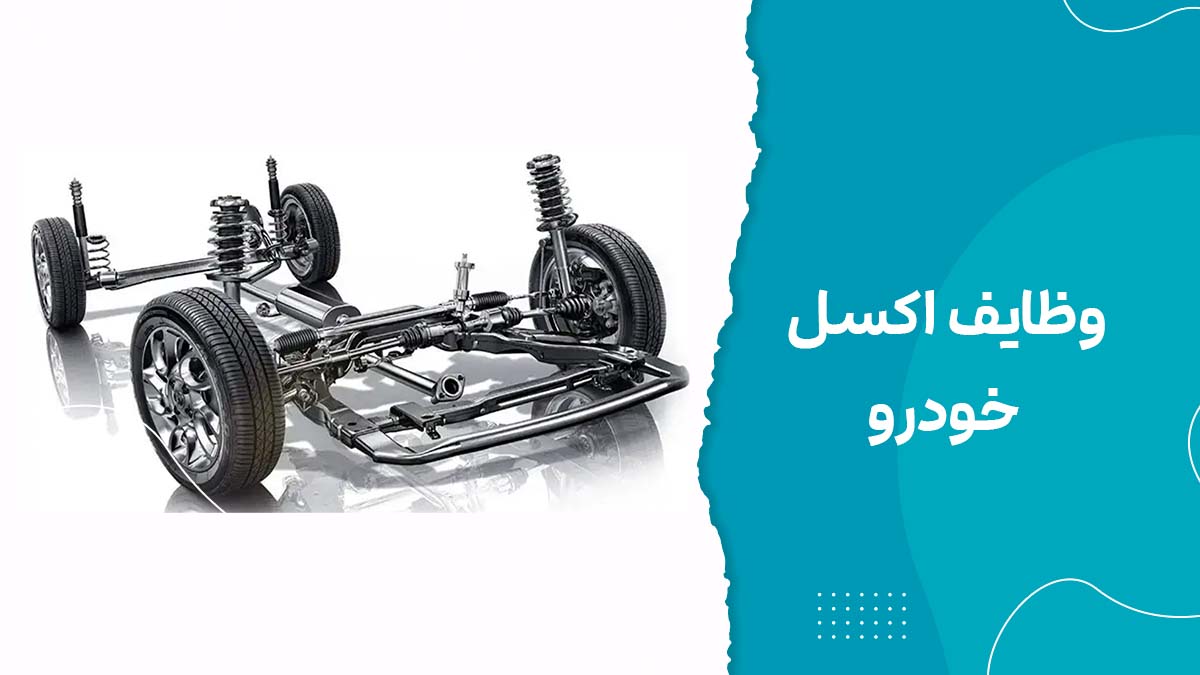

وظایف اکسل خودرو :
- انتقال نیرو از موتور به چرخ‌ها
اکسل، گشتاور تولیدشده توسط موتور و گیربکس را به چرخ‌ها منتقل می‌کند و باعث حرکت خودرو می‌شود. در خودروهای دیفرانسیل جلو یا عقب، اکسل به‌عنوان واسطه‌ای بین خروجی گیربکس و چرخ‌ها عمل می‌کند. - تحمل وزن خودرو، سرنشینان و بار
یکی دیگر از وظایف حیاتی اکسل، تحمل وزن کلی خودرو شامل بدنه، سرنشینان و بار است. این نیرو از طریق اکسل به چرخ‌ها و سیستم تعلیق منتقل می‌شود. به همین دلیل، اکسل‌ها از فولاد یا آلیاژهای مقاوم ساخته می‌شوند تا فشارهای سنگین را تحمل کنند. - حفظ تعادل و موقعیت چرخ‌ها
اکسل با اتصال چرخ‌ها به یکدیگر، موقعیت آن‌ها را تثبیت کرده و تعادل خودرو را در مسیر مستقیم و هنگام پیچیدن حفظ می‌کند. این موضوع تأثیر مستقیم بر فرمان‌پذیری و کنترل خودرو دارد. - جذب ضربات و لرزش‌های جاده
به‌عنوان بخشی از سیستم تعلیق، اکسل در کاهش لرزش‌ها و ضربات ناشی از ناهمواری‌های جاده نقش مهمی دارد. همین ویژگی موجب می‌شود حرکت خودرو نرم‌تر، پایدارتر و راحت‌تر باشد. - تسهیل حرکت آزاد چرخ‌ها
در برخی انواع اکسل، امکان حرکت آزادانه چرخ‌ها حول محور فراهم می‌شود. به‌طور مثال، اکسل عقب در خودروهای دیفرانسیل عقب معمولاً ثابت است، اما در خودروهای دیفرانسیل جلو یا چهارچرخ محرک، اکسل دارای مفاصل انعطاف‌پذیر (مانند CV Joint) برای حرکت در جهات مختلف است. - مشارکت در مکانیزم فرمان (محور جلو)
در خودروهایی که فرمان‌پذیری از محور جلو انجام می‌شود، اکسل جلو در چرخاندن چرخ‌ها نقش اساسی دارد. این فرایند به کمک سیبک‌ها و مفاصل کروی انجام می‌شود تا چرخ‌ها مطابق زاویه فرمان بچرخند. - ایجاد آزادی‌های حرکتی و انعطاف‌پذیری
طراحی اکسل به‌گونه‌ای است که علاوه بر استحکام، آزادی حرکتی لازم را برای چرخ‌ها فراهم می‌کند. این ویژگی باعث عملکرد بهتر خودرو در جاده‌های ناهموار و پیچ‌های تند می‌شود.
بیشتر بخوانید : شاسی خودرو چیست؟ انواع شاسی ، اجزا و علائم خرابی
اجزای اصلی اکسل خودرو
اکسل خودرو از چندین قطعه مکانیکی تشکیل شده است که هرکدام وظیفه خاصی در انتقال نیرو، تحمل بار و حفظ پایداری خودرو دارند. در ادامه با مهم‌ترین اجزای تشکیل‌دهنده اکسل آشنا می‌شویم:
- دنده پینیون محرک (Drive Pinion Gear)
یک چرخ‌دنده کوچک که مستقیماً به شفت پینیون متصل است و وظیفه انتقال اولیه قدرت از گاردان به سیستم دیفرانسیل را بر عهده دارد. - شفت پینیون محرک (Drive Pinion Shaft)
میله‌ای استوانه‌ای که دنده پینیون روی آن قرار دارد و رابط میان گاردان و دنده حلقه‌ای محسوب می‌شود. - دنده حلقه‌ای (Ring Gear)
یک چرخ‌دنده بزرگ حلقوی که گشتاور را از پینیون دریافت کرده و به دیفرانسیل منتقل می‌کند. - دنده‌های عنکبوتی (Spider Gears)
دنده‌های کوچکی با چند بازو که در داخل دیفرانسیل قرار دارند و گشتاور را بین چرخ‌های راست و چپ به‌طور متعادل تقسیم می‌کنند. - شفت دنده عنکبوتی (Spider Gear Shaft)
محوری که دنده‌های عنکبوتی روی آن نصب می‌شوند و حرکت روان آن‌ها را ممکن می‌سازد. - حامل دیفرانسیل (Differential Carrier)
پوسته‌ای فلزی که تمامی اجزای دیفرانسیل را در خود جای می‌دهد و وظیفه هماهنگی بین دنده‌ها و شفت‌ها را بر عهده دارد. - بلبرینگ شفت اکسل (Axle Shaft Bearing)
بلبرینگی که شفت اکسل را پشتیبانی می‌کند، اصطکاک را کاهش داده و از ساییدگی قطعات جلوگیری می‌کند. - دنده جانبی (Side Gear)
دنده‌ای که در انتهای شفت اکسل قرار دارد و نیروی دیفرانسیل را به چرخ‌ها منتقل می‌کند.
اجزای جانبی و مکمل اکسل خودرو
علاوه بر اجزای اصلی، برخی قطعات دیگر نیز در عملکرد اکسل یا چرخ‌های خودرو نقش دارند:
- محور اصلی (Axle Shaft): میله‌ای که چرخ‌ها روی آن نصب می‌شوند.
- پلوس (Drive Shaft): قطعه‌ای که نیرو را از دیفرانسیل به چرخ‌ها منتقل می‌کند.
- دیفرانسیل (Differential): مکانیزمی که نیرو را بین چرخ‌های راست و چپ تقسیم می‌کند.
- یاتاقان‌ها و بوش‌ها: برای کاهش اصطکاک و روان‌سازی حرکت چرخ‌ها.
- سیبک و مفصل CV: برای انتقال نیرو همراه با انعطاف حرکتی چرخ‌ها.
- چهارشاخ گاردان و فلنچ: برای اتصال گاردان به پینیون و انتقال نیرو.
- سیستم ترمز (دیسک ترمز، سیم ترمز، لنت، بوستر): که با اکسل در ارتباط مستقیم است و وظیفه کاهش سرعت یا توقف خودرو را بر عهده دارد.
- کرانویل و پینیون، کله‌گاوی و کاریر چرخ: اجزای مکانیکی برای انتقال دقیق نیرو و چرخش روان.
- بوش‌ها و لوازم زیرپا: برای جذب ضربات و افزایش دوام اکسل.

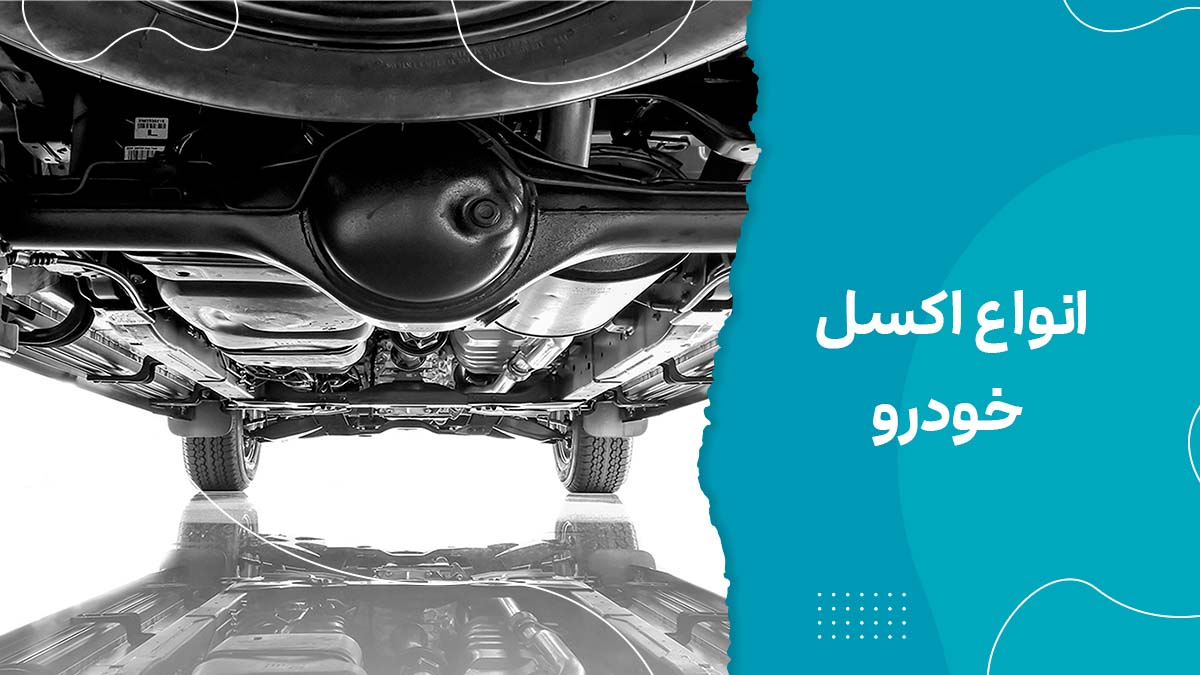

انواع اکسل خودرو
اکسل‌ها بسته به نوع طراحی، محل قرارگیری و وظیفه‌ای که در خودرو ایفا می‌کنند به دسته‌های مختلفی تقسیم می‌شوند. هر نوع اکسل ویژگی‌ها، مزایا و کاربردهای خاص خود را دارد. در ادامه به معرفی کامل انواع اکسل خودرو می‌پردازیم:
۱. اکسل زنده (Live Axle)
اکسل زنده علاوه بر تحمل وزن خودرو، وظیفه انتقال نیرو از گیربکس به چرخ‌ها را نیز بر عهده دارد. این نوع اکسل شامل دو نیم‌محور (پلوس) است که مستقیماً به چرخ‌ها متصل می‌شوند.
- مزایا:
- عملکرد عالی در انتقال قدرت
- مناسب خودروهای باری، SUV و ماشین‌های سنگین
۲. اکسل مرده (Dead Axle)
اکسل مرده نقشی در انتقال نیرو ندارد و تنها وظیفه آن تحمل وزن خودرو و نگهداری چرخ‌هاست. این اکسل ثابت است و خود نمی‌چرخد.
- ویژگی‌ها:
- طراحی ساده و استحکام بالا
- استفاده در خودروهایی که نیاز به انتقال نیرو از آن محور ندارند
۳. اکسل جلو (Front Axle)
در قسمت جلوی خودرو نصب می‌شود و وظیفه اصلی آن فرمان‌پذیری و جذب ضربه‌های جاده است.
- انواع:
- اکسل مستقیم: چرخ‌ها مستقیم روی محور قرار دارند.
- اکسل متحرک: چرخ‌ها روی محور نصب شده ولی امکان حرکت مستقل دارند.
۴. اکسل عقب (Rear Axle)
در خودروهای دیفرانسیل عقب کاربرد دارد و وظیفه انتقال نیرو به چرخ‌های عقب را ایفا می‌کند.
- انواع:
- اکسل تمام شناور (Full-Floating): انتقال قدرت و وزن به‌صورت مجزا؛ مناسب خودروهای سنگین.
- اکسل نیمه‌شناور (Semi-Floating): هم انتقال قدرت و هم تحمل وزن؛ کاربرد در وانت‌ها و SUVها.
- اکسل سه‌چهارم شناور (Three-Quarter Floating): ترکیبی با طراحی ایمن‌تر نسبت به نیمه‌شناور.
۵. اکسل کوتاه یا خرد (Stub Axle)
این نوع اکسل به چرخ‌های جلوی خودرو متصل است و بیشتر در خودروهای سبک و تریلرها استفاده می‌شود.
- انواع: الیوت (Elliot)، الیوت معکوس، لاموئین (Lamoine)، لاموئین معکوس.
۶. اکسل شناور (Floating Axle)
چرخ‌ها در این نوع به فلنج متصل شده و پلوس وظیفه انتقال نیرو را بر عهده دارد. این اکسل معمولاً در وانت‌ها و خودروهای نیمه‌سنگین به کار می‌رود.
۷. اکسل فرمان‌پذیر (Steering Axle)
در جلوی خودرو نصب می‌شود و طراحی خمیده آن مانع برخورد با موتور می‌گردد. در اتوبوس‌ها و خودروهای با نیاز به مانور بالا بسیار رایج است.
۸. اکسل صلب یا ثابت (Rigid Axle)
چرخ‌های دو طرف به وسیله یک بدنه مشترک به هم متصل هستند. جابجایی یک چرخ باعث جابجایی چرخ دیگر می‌شود.
- ویژگی‌ها:
- تحمل بار سنگین
- استحکام بالا
- کاربرد در خودروهای تجاری و باری
۹. اکسل تعلیق مستقل (Independent Suspension Axle)
برخلاف اکسل صلب، حرکت چرخ‌های یک سمت بر چرخ‌های سمت دیگر تأثیر ندارد. همین ویژگی باعث راحتی بیشتر سرنشینان و کنترل بهتر خودرو می‌شود.
- کاربرد: خودروهای سواری و مدرن
۱۰. اکسل محور مستقیم (Straight Axle)
چرخ‌های چپ و راست به‌وسیله یک محور صلب مشترک به هم وصل می‌شوند. بیشتر در کامیون‌ها و خودروهای آفرود کاربرد دارد.
۱۱. اکسل محور جدا (Split Axle)
هر چرخ روی یک شفت جداگانه قرار می‌گیرد. این طراحی موجب تعلیق مستقل و کاهش سایش تایرها می‌شود. در خودروهای مدرن بسیار متداول است.
۱۲. اکسل چند محوره (Tandem Axle)
دو یا چند محور نزدیک به هم قرار می‌گیرند تا ظرفیت حمل بار افزایش یابد. در کامیون‌ها و تریلرهای سنگین استفاده می‌شود.
۱۳. محور بالابر (Lift Axle)
نوعی اکسل کمکی که در کامیون‌ها و تریلرها نصب می‌شود. هنگام خالی بودن بار، بالا می‌رود تا مصرف سوخت و سایش تایر کاهش یابد.
بیشتر بخوانید : تفاوت خودروی دیفرانسیل جلو با دیفرانسل عقب: کدام‌یک بهتر است؟

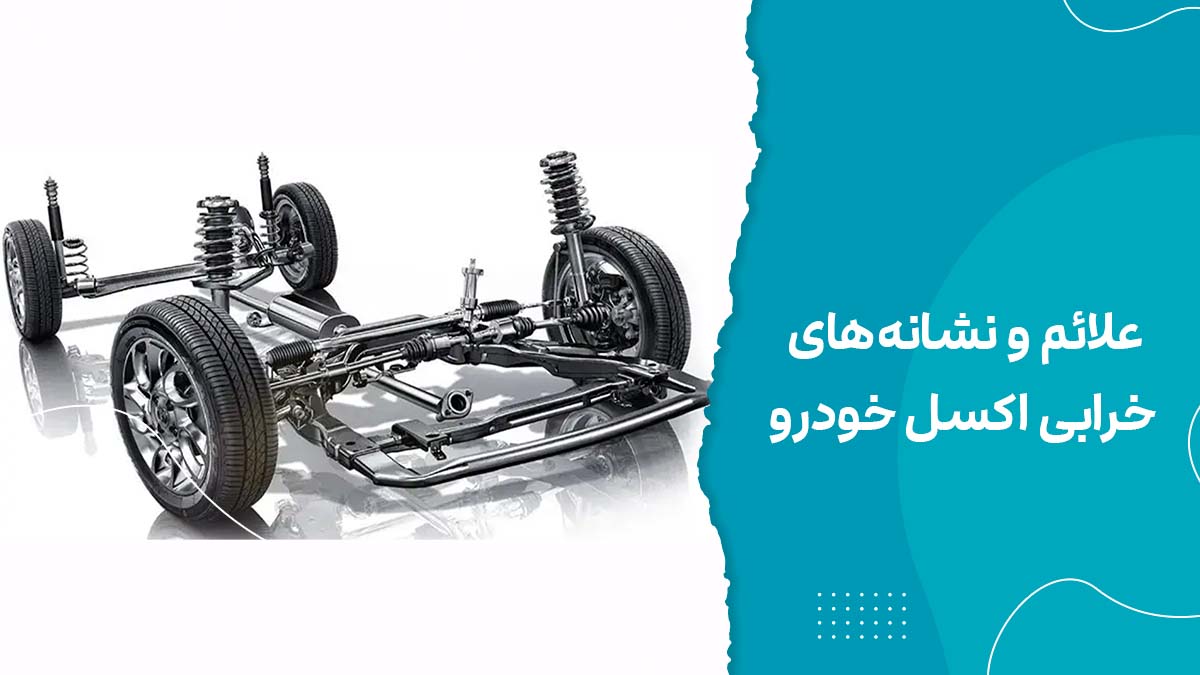

علائم و نشانه‌های خرابی اکسل خودرو
اکسل به عنوان یکی از مهم‌ترین اجزای سیستم انتقال نیرو و تعلیق خودرو، در صورت خرابی می‌تواند مشکلات متعددی برای راننده ایجاد کند. شناخت علائم خرابی اکسل کمک می‌کند تا در مراحل اولیه متوجه ایراد شوید و از خسارت‌های بیشتر جلوگیری کنید. مهم‌ترین نشانه‌های خرابی اکسل عبارت‌اند از:
- لرزش خودرو و فرمان در حین رانندگی: به‌ویژه در سرعت‌های بالا یا هنگام شتاب گرفتن.
- صداهای غیرعادی: مانند تق‌تق یا زوزه، مخصوصاً هنگام چرخیدن یا عبور از دست‌انداز.
- زاویه‌دار شدن چرخ‌های عقب: رایج‌ترین علامت خرابی اکسل عقب، که معمولاً با چشم هم قابل مشاهده است.
- کشیده شدن خودرو به یک سمت: به‌خصوص هنگام ترمزگیری یا تغییر مسیر.
- سایش نامتقارن لاستیک‌ها: یکی از نشانه‌های واضح خرابی یا تنظیم نبودن اکسل.
- پارگی یا پوسیدگی بوش‌ها: که باعث ایجاد صدا و کاهش پایداری خودرو می‌شود.
- نشتی گریس یا شکستن محفظه نگهدارنده: که عملکرد پلوس و دیگر اجزای متحرک را مختل می‌کند.
- مشکل در چرخش یا دور زدن خودرو: ناشی از اختلال در عملکرد دیفرانسیل یا پلوس‌های متصل به اکسل.

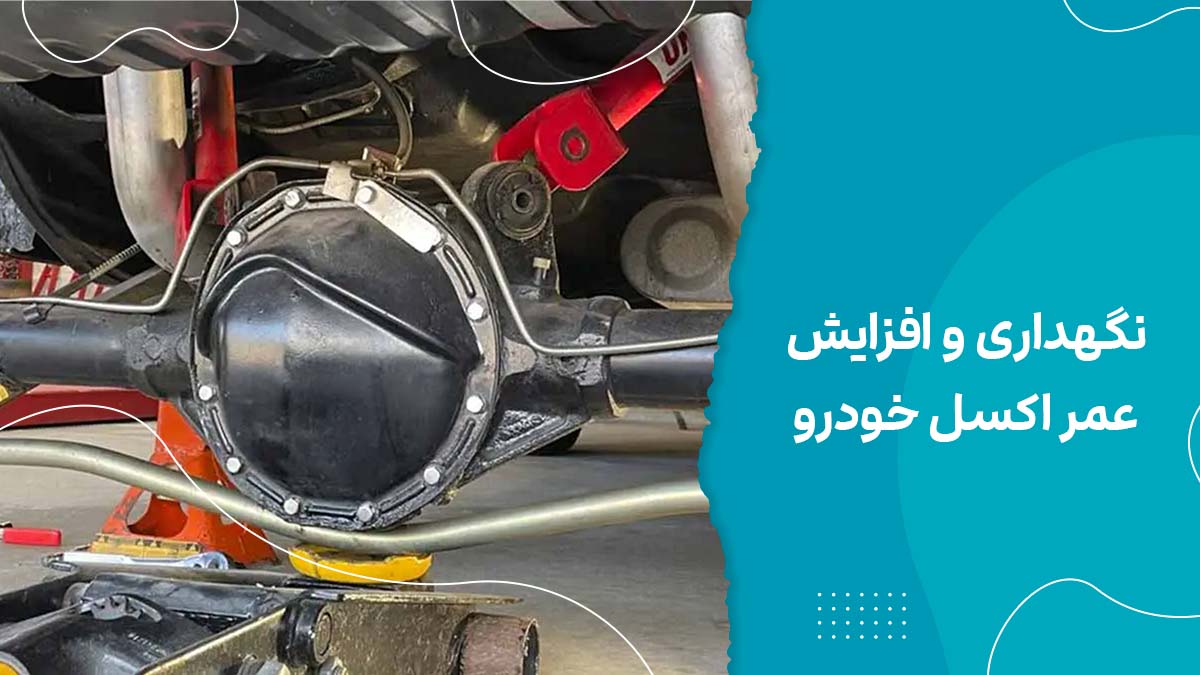

نگهداری و افزایش عمر اکسل خودرو
- بازرسی منظم اکسل
در هر سرویس دوره‌ای، اکسل‌ها را بررسی کنید. وجود ترک، زنگ‌زدگی، نشتی روغن یا ضرب‌دیدگی می‌تواند اولین نشانه‌های خرابی باشد. رسیدگی زودهنگام، از خرابی جدی جلوگیری می‌کند. - کنترل سطح روغن دیفرانسیل
در خودروهای دیفرانسیل عقب یا چهارچرخ محرک، سطح و کیفیت روغن دیفرانسیل باید طبق دفترچه راهنما بررسی شود. روغن کم یا آلوده باعث افزایش اصطکاک و آسیب دیدن اکسل خواهد شد. - گریس‌کاری منظم مفاصل و بوش‌ها
اگر خودرو دارای مفاصل گوی‌دار (CV Joint) یا بوش‌های قابل گریس‌کاری است، حتماً در فواصل منظم گریس‌کاری را انجام دهید. این کار از خشک شدن قطعات و افزایش اصطکاک جلوگیری کرده و عملکرد روان اکسل را تضمین می‌کند. - رسیدگی به سیستم تعلیق و جلوبندی
خرابی بوش‌ها، طبق‌ها، سیبک‌ها و کمک‌فنرها می‌تواند فشار نامتعادلی به اکسل وارد کند و موجب آسیب شود. بررسی سلامت این قطعات به‌صورت دوره‌ای ضروری است. - بالانس بودن چرخ‌ها
عدم بالانس چرخ‌ها یا فرمان، باعث لرزش خودرو و ساییدگی نامنظم لاستیک‌ها می‌شود. این موضوع فشار مضاعفی به اکسل وارد می‌کند و عمر آن را کاهش می‌دهد. - جابجایی منظم لاستیک‌ها
هر ۳۰ هزار کیلومتر لاستیک‌ها را به‌صورت ضربدری جابجا کنید. این کار فشار را به‌طور یکنواخت روی اکسل توزیع کرده و از ساییدگی نامتقارن جلوگیری می‌کند. - اجتناب از بارگیری بیش از حد
همیشه ظرفیت بار مجاز خودرو را در نظر بگیرید. بار سنگین می‌تواند باعث خمیدگی یا شکستگی اکسل شود؛ به‌خصوص در خودروهای باری و وانت‌ها. - رانندگی آرام و اصولی
شتاب‌گیری ناگهانی، ترمز شدید یا حرکات نمایشی مثل دریفت، فشار زیادی به اکسل وارد می‌کند. رانندگی ایمن و نرم، بهترین راه برای افزایش عمر مفید این قطعه است.
بیشتر بخوانید : علائم خرابی واتر پمپ، دلایل و راه‌های تشخیص آن
جمع‌بندی اکسل خودرو
اکسل یا محور خودرو یکی از اجزای حیاتی سیستم تعلیق و انتقال قدرت است که نقش مهمی در اتصال چرخ‌ها، انتقال نیرو از موتور و حفظ تعادل و پایداری خودرو ایفا می‌کند. این قطعه شامل اجزای اصلی مانند دنده پینیون، شفت پینیون، دنده حلقه‌ای، دنده عنکبوتی، شفت دنده عنکبوتی، حامل دیفرانسیل، بلبرینگ‌ها و دنده جانبی است و انواع مختلفی دارد: اکسل زنده، مرده، جلو، عقب، شناور، کوتاه، محور مستقیم، محور جدا، چند محوره، بالابر و… .
رعایت نکات نگهداری از جمله بازرسی دوره‌ای، کنترل روغن دیفرانسیل، گریس‌کاری مفاصل، توجه به سیستم تعلیق و بالانس چرخ‌ها، نقش مهمی در افزایش عمر اکسل دارد. همچنین علائم خرابی اکسل شامل لرزش خودرو، صداهای غیرعادی، کشیده شدن خودرو به یک سمت، ساییدگی نامتقارن لاستیک‌ها و مشکل در چرخش می‌شوند که نیازمند بررسی و تعمیر فوری هستند.
سوالات متداول درباره اکسل خودرو
1. چگونه بفهمیم اکسل ماشین خراب است؟
اگر در حین رانندگی با لرزش غیرعادی خودرو، صدای تق‌تق یا زوزه از چرخ‌ها، زاویه‌دار شدن لاستیک‌ها یا کشیده شدن خودرو به یک سمت مواجه شدید، احتمال خرابی اکسل وجود دارد.
2. اکسل عقب ماشین چیست؟
اکسل عقب وظیفه نگهداری و اتصال چرخ‌های عقب را بر عهده دارد. در خودروهای دیفرانسیل عقب، این قطعه نقش انتقال نیرو از موتور به چرخ‌ها را هم ایفا می‌کند.
3. اکسل ماشین سنگین چه تفاوتی با سواری دارد؟
در خودروهای سنگین مثل کامیون و اتوبوس، اکسل‌ها ابعاد بزرگ‌تر و مقاومت بسیار بالاتری دارند تا بتوانند بار زیاد را تحمل کنند. این نوع اکسل‌ها معمولاً چند محور بوده و قابلیت تحمل بارهای چندین تُن را دارند.
4. اکسل ماشین پژو چگونه است؟
در خودروهای پژو (مانند پژو ۲۰۶ یا ۴۰۵)، اکسل عقب معمولاً به صورت میله پیچشی (Torsion Beam) طراحی شده که هم سبک است و هم فضای کمتری اشغال می‌کند. این طراحی به هندلینگ بهتر خودرو کمک می‌کند.
5. اکسل ماشین پراید چه ویژگی‌ای دارد؟
اکسل پراید از نوع ساده و یک‌تکه است و بیشتر برای خودروهای سبک مناسب است. خرابی بوش‌ها یا تاب برداشتن اکسل در پراید از مشکلات رایج آن به شمار می‌رود.
6. علائم خرابی ضربه‌گیر اکسل چیست؟
ضربه‌گیر وظیفه جذب تکان‌های جاده را دارد. اگر هنگام عبور از دست‌اندازها صدای کوبش شدید یا ضربه حس می‌کنید، احتمال خرابی ضربه‌گیر اکسل وجود دارد.
7. علائم خرابی بوش اکسل کدام است؟
پارگی یا پوسیدگی بوش‌های اکسل باعث لرزش، صداهای غیرعادی، انحراف فرمان و سایش نامتقارن لاستیک‌ها می‌شود. این مشکل در اکسل عقب پراید و پژو بسیار شایع است.
