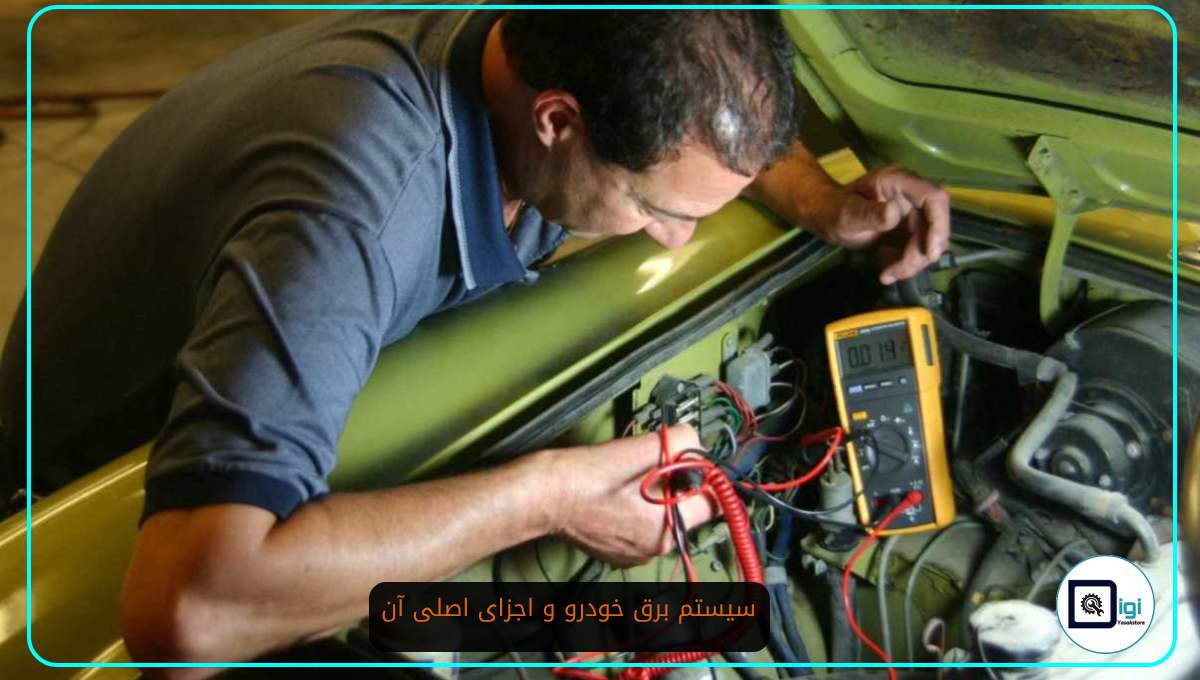

سیستم برق خودرو و اجزای اصلی آن

سیستم برق خودرو و اجزای اصلی آن

در دنیای امروز، خودروها فقط وسیله‌ای برای جابه‌جایی نیستند؛ بلکه مجموعه‌ای از فناوری‌های پیشرفته و سیستم‌های الکترونیکی پیچیده‌اند. یکی از مهم‌ترین و حیاتی‌ترین این سیستم‌ها، سیستم برق خودرو است که نقش اصلی در عملکرد بسیاری از قطعات مانند استارت، چراغ‌ها، سیستم صوتی، کولر، ECU و ده‌ها جزء دیگر دارد.

شناخت اجزای اصلی سیستم برق خودرو نه‌تنها به درک بهتر عملکرد وسیله نقلیه کمک می‌کند، بلکه در زمان بروز خرابی یا مشکلات فنی، می‌تواند از سردرگمی و هزینه‌های اضافه جلوگیری کند. در این مقاله به‌صورت کامل و کاربردی با بخش‌های اصلی برق خودرو شامل تولیدکننده، ذخیره‌کننده، توزیع‌کننده، کنترل‌کننده و مصرف‌کننده‌های برق آشنا می‌شویم و نکاتی مهم برای عیب‌یابی اولیه را نیز بررسی خواهیم کرد.

اگر می‌خواهید به‌عنوان راننده یا تعمیرکار، اطلاعات پایه و دقیق در مورد برق خودرو داشته باشید، این مقاله نقطه شروع بسیار مناسبی است.

آشنایی با سیستم برق خودرو و اجزای آن

سیستم برق خودرو یکی از مهم‌ترین بخش‌های فنی هر اتومبیل است که وظیفه تأمین و توزیع انرژی الکتریکی موردنیاز اجزای مختلف خودرو را برعهده دارد. آشنایی با اجزای سیستم برق‌رسانی به رانندگان و علاقه‌مندان به خودرو کمک می‌کند تا در زمان بروز مشکل، تشخیص دقیق‌تری داشته باشند و راحت‌تر بتوانند با تعمیرکاران یا برق‌کاران خودرو ارتباط برقرار کنند.

قطعات تشکیل‌دهنده سیستم برق خودرو

قطعات برقی خودرو را به طور کلی می‌توان به دو دسته تقسیم کرد:

• مصرف‌کننده‌های برق: شامل قطعاتی مانند انژکتور، ECU (کامپیوتر خودرو)، چراغ‌ها، پنل نمایشگر، کولر و... که برای عملکرد خود به برق نیاز دارند.
• تولید و مدیریت برق: این دسته وظیفه تأمین و تنظیم برق خودرو را برعهده دارد و هسته اصلی سیستم برق‌رسانی خودرو محسوب می‌شود.

در جدول زیر با مهم‌ترین اجزای سیستم برق خودرو و نقش هر یک آشنا می‌شوید:

چرا شناخت سیستم برق خودرو مهم است؟

درک درست از عملکرد اجزای سیستم برق خودرو به شما کمک می‌کند تا در صورت بروز مشکل، مانند استارت نخوردن ماشین یا خاموش شدن ناگهانی تجهیزات برقی، بتوانید سریع‌تر علت را شناسایی کرده و از هزینه‌های اضافی جلوگیری کنید. علاوه‌بر‌این، بسیاری از سیستم‌های ایمنی و رفاهی خودرو مانند ترمز ABS، سنسورها و سیستم مولتی‌مدیا نیز به برق وابسته‌اند.

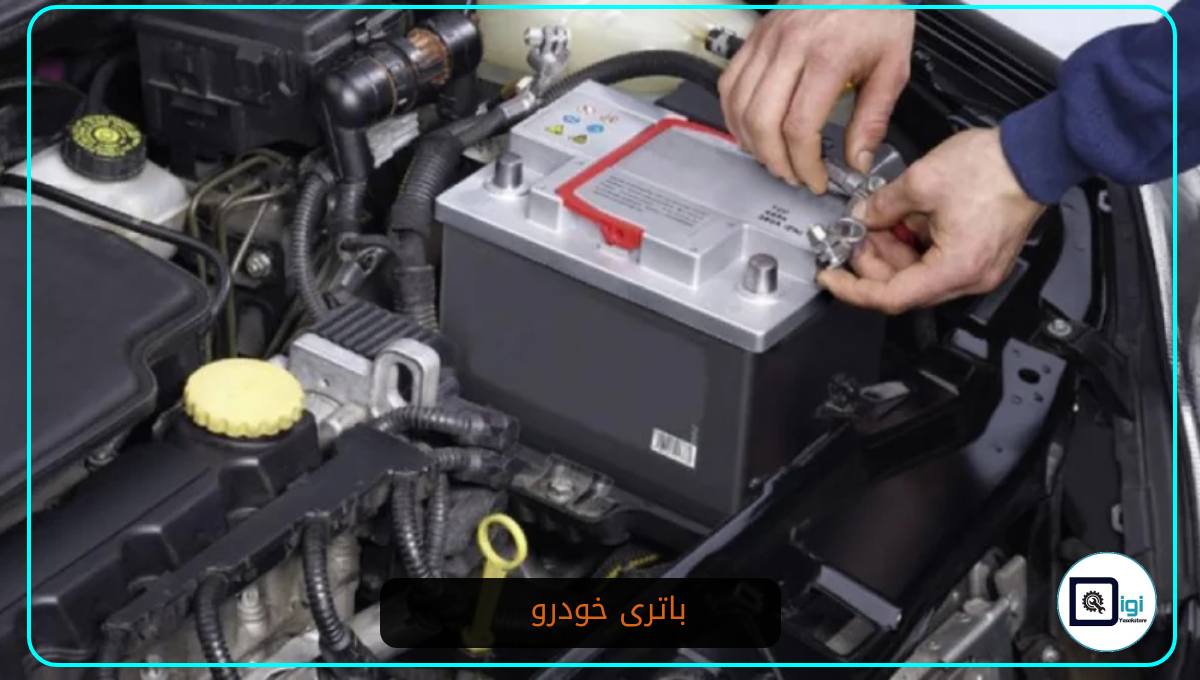

باتری خودرو؛ قلب سیستم برق‌رسانی در زمان خاموشی موتور

باتری خودرو یکی از مهم‌ترین اجزای سیستم برق‌رسانی است که نقش اصلی آن، تأمین انرژی الکتریکی در زمان خاموش بودن موتور است. هنگامی که خودرو روشن است، برق مورد نیاز سیستم‌های مختلف از طریق تبدیل انرژی مکانیکی به الکتریسیته توسط دینام تأمین می‌شود. اما به‌محض خاموش شدن خودرو، این باتری است که وارد عمل شده و برق مورد نیاز بخش‌هایی مانند:

• استارت خودرو
• بالابر شیشه‌ها
• فلاشرها
• سیستم صوتی
• تجهیزات ایمنی و رفاهی

را فراهم می‌کند.

چرا باتری این‌قدر مهم است؟

اگر باتری نباشد، روشن شدن خودرو عملاً غیرممکن است. تمام خودروها برای استارت اولیه به جریان الکتریکی نیاز دارند و این وظیفه بر عهده باتری است. همچنین پس از روشن شدن خودرو، دینام شروع به شارژ مجدد باتری می‌کند تا در استارت‌های بعدی آماده باشد.

انواع باتری مورد استفاده در خودروها

امروزه دو نوع باتری بیشتر در خودروها استفاده می‌شود:

1. باتری‌های سرب‌-اسیدی (تر): نیاز به نگهداری دوره‌ای دارند و سطح آب آن‌ها باید بررسی شود.
2. باتری‌های اتمی یا خشک: نیازی به نگهداری خاص ندارند و در حال حاضر در بسیاری از خودروهای مدرن رایج‌تر هستند.

ولتاژ و توان باتری خودرو

بیشتر خودروهای سواری به باتری‌هایی با ولتاژ ۱۲ ولت و ظرفیت ۶۰ آمپر ساعت مجهز هستند. البته نوع و ظرفیت باتری بسته به مدل خودرو، قدرت موتور و امکانات الکتریکی آن ممکن است متفاوت باشد.

طول عمر باتری خودرو چقدر است؟

به‌طور میانگین، عمر مفید باتری خودرو حدود ۲ سال است. البته عوامل محیطی مانند گرمای شدید، لرزش بیش از حد، نوسانات برق یا خرابی سیستم شارژ می‌توانند عمر باتری را کاهش دهند. بررسی دوره‌ای وضعیت باتری و شارژ صحیح آن، نقش مهمی در افزایش دوام و عملکرد آن دارد.

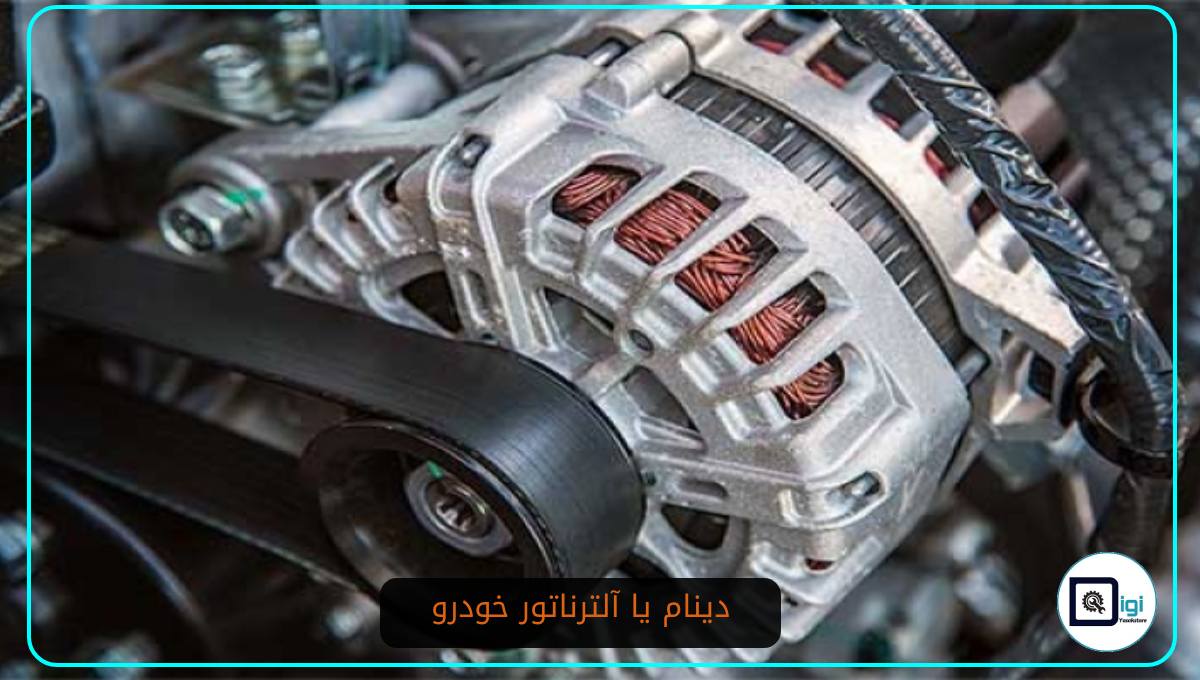

دینام یا آلترناتور خودرو؛ ژنراتور برق در زمان روشن بودن موتور

دینام(Alternator) یکی از اصلی‌ترین اجزای سیستم برق‌رسانی خودرو است که وظیفه آن تبدیل انرژی مکانیکی موتور به انرژی الکتریکی می‌باشد. زمانی که موتور خودرو با مصرف سوخت روشن می‌شود، انرژی مکانیکی تولید شده از طریق یک تسمه موسوم به تسمه دینام به دینام منتقل شده و این قطعه مانند یک ژنراتور، برق مورد نیاز سیستم‌های برقی خودرو را تولید می‌کند.

بوستر ترمز چیست و چه کاربردی در ماشین دارد؟

ماشین دنده‌ای یا اتومات ؛ بررسی تخصصی برای تصمیم نهایی

انواع صدای ماشین و صداهای مشکل ساز خودرو

دینام یا آلترناتور؛ تفاوت در نام، عملکرد مشابه

در خودروهای مدرن، دینام را بیشتر با نام آلترناتور می‌شناسند. این قطعه در اکثر خودروهای سواری برق ۱۲ ولت DC تولید می‌کند؛ هرچند در خودروهای سنگین یا خاص ممکن است مقدار ولتاژ متفاوت باشد.

نقش دینام در شارژ باتری

یکی از مهم‌ترین وظایف دینام، شارژ باتری خودرو در زمان روشن بودن موتور است. به عبارت دیگر، اگر دینام دچار مشکل شود، باتری به‌مرور خالی شده و خودرو با مشکل استارت یا عملکرد سیستم‌های الکتریکی مواجه خواهد شد.

اهمیت تسمه دینام

انتقال نیرو از موتور به دینام توسط تسمه‌ای به نام تسمه دینام انجام می‌شود. این تسمه باید به‌صورت منظم بررسی شود، چراکه:

• ترک‌خوردگی، پارگی یا شل شدن تسمه باعث توقف شارژ باتری خواهد شد.
• در صورت آسیب‌دیدگی، ممکن است سیستم‌های برقی مانند چراغ‌ها، کولر یا ECU از کار بیفتند.

توصیه: در بازدیدهای دوره‌ای خودرو، تسمه دینام را بررسی کرده و در صورت مشاهده کوچک‌ترین نشانه از فرسودگی، آن را تعویض کنید.

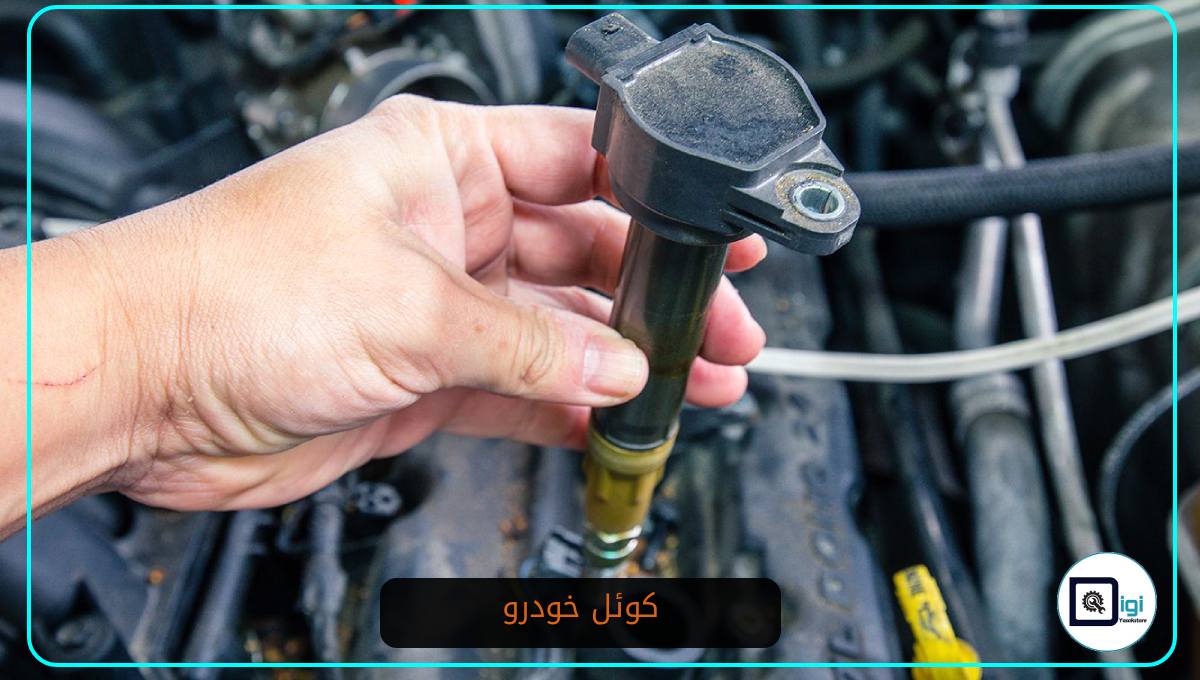

کوئل خودرو؛ تقویت‌کننده برق برای ایجاد جرقه در موتور

در سیستم برق خودرو، برق تولیدشده توسط باتری یا دینام معمولاً ولتاژی حدود ۱۲ ولت دارد. این مقدار ولتاژ برای عملکرد بسیاری از قطعات کافی است، اما برای ایجاد جرقه در شمع‌ها نیاز به ولتاژ بسیار بالاتری داریم؛ چیزی در حدود ۷۰۰۰ تا ۲۵۰۰۰ ولت. در این‌جا کوئل وارد عمل می‌شود.

نقش کوئل در سیستم جرقه‌زنی موتور

کوئل خودرو یک ترانسفورماتور ولتاژ بالا است که برق ۱۲ ولتی باتری یا دینام را به ولتاژ مورد نیاز شمع‌ها برای جرقه‌زنی تبدیل می‌کند. بدون وجود کوئل، شمع‌ها نمی‌توانند جرقه تولید کرده و فرایند احتراق در موتور انجام نمی‌شود.

ساختار کوئل و نحوه عملکرد

کوئل از دو بخش اصلی به نام‌های سیم‌پیچ اولیه و ثانویه تشکیل شده است. این دو سیم‌پیچ طبق قانون القای الکترومغناطیسی در فیزیک عمل کرده و باعث تقویت ولتاژ می‌شوند. کوئل با ایجاد پالس‌های ولتاژ بالا، جرقه لازم برای احتراق در سیلندرها را فراهم می‌کند.

نشانه‌های خرابی کوئل خودرو

خرابی کوئل می‌تواند باعث ضعف در عملکرد موتور یا حتی روشن نشدن خودرو شود. از مهم‌ترین علائم خرابی کوئل می‌توان به موارد زیر اشاره کرد:

• ریپ زدن موتور
• افزایش مصرف سوخت
• لرزش موتور در دور آرام
• روشن نشدن خودرو در هوای سرد یا پس از مدتی توقف

در صورت مشاهده این علائم، بهتر است کوئل توسط مکانیک بررسی و در صورت نیاز تعویض شود.

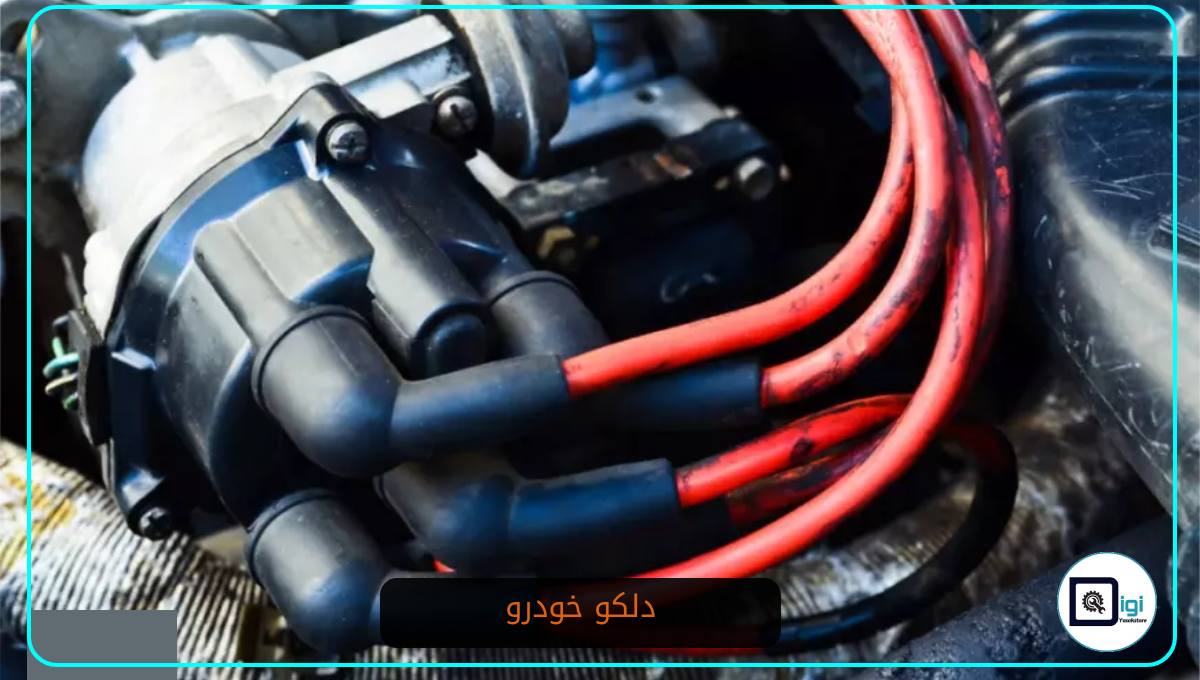

دلکو خودرو؛ تقسیم‌کننده ولتاژ بالا بین شمع‌ها

در خودروهایی که از سیستم‌های برق‌رسانی کلاسیک استفاده می‌کنند، قطعه‌ای به نام دلکو (Distributor) وجود دارد که نقش بسیار مهمی در فرآیند احتراق موتور ایفا می‌کند. اگر خودروی شما دارای موتور ۴ سیلندر باشد، طبیعتاً به ۴ شمع برای جرقه‌زنی نیاز دارد. اما این جرقه‌ها باید به ترتیب و در زمان مناسب در هر سیلندر زده شوند—کاری که دلکو آن را مدیریت می‌کند.

وظایف دلکو در سیستم برق خودرو

دلکو دو وظیفه اصلی بر عهده دارد:

1. توزیع برق ولتاژ بالا از کوئل بین شمع‌های موتور، به ترتیب زمان‌بندی احتراق هر سیلندر
2. قطع و وصل کردن جریان برق اولیه کوئل برای ایجاد پالس‌های جرقه

با عملکرد دقیق دلکو، هر شمع در زمان مشخص خودش جرقه می‌زند و احتراق منظم در موتور انجام می‌شود. این نظم برای شتاب مناسب، راندمان سوخت و عملکرد روان موتور ضروری است.

دلکو در سیستم‌های مدرن

در خودروهای جدید، سیستم برق‌رسانی دستخوش تحول شده و دیگر از دلکو به شکل سنتی استفاده نمی‌شود. این قطعه در فناوری‌های پیشرفته‌تر با کوئل یکپارچه شده و جای خود را به کوئل‌های انفرادی یا ریل کوئل داده است. حذف دلکو باعث افزایش دقت جرقه‌زنی، کاهش استهلاک قطعات مکانیکی و بهبود مصرف سوخت شده است.

شمع خودرو؛ قلب جرقه‌زنی در موتور

در قلب هر احتراق درون سیلندر خودرو، جرقه‌ای دقیق و پرقدرت نهفته است که توسط قطعه‌ای کوچک اما حیاتی به نام شمع (Spark Plug) ایجاد می‌شود. شمع‌ها در سیستم برق خودرو آخرین حلقه مدار جرقه هستند که انرژی ولتاژ بالا از کوئل را دریافت کرده و آن را به جرقه‌ای برای انفجار مخلوط سوخت و هوا تبدیل می‌کنند.

وظیفه شمع در موتور خودرو چیست؟

زمانی که مخلوط سوخت و هوا به داخل سیلندر کشیده می‌شود، آماده احتراق است. اما بدون جرقه، هیچ انفجاری رخ نمی‌دهد. در این مرحله، شمع وارد عمل می‌شود. این قطعه کوچک، ولتاژ بالا (تا ۷۰۰۰ ولت یا بیشتر) را دریافت کرده و با ایجاد یک جرقه دقیق، باعث احتراق مخلوط و در نتیجه حرکت پیستون‌ها در سیلندر می‌شود. به همین دلیل عملکرد درست شمع‌ها نقش کلیدی در قدرت موتور، مصرف سوخت و آلایندگی خودرو دارد.

انواع شمع خودرو

شمع‌ها بسته به جنس الکترود، محدوده حرارتی و تعداد الکترودها به انواع مختلفی تقسیم می‌شوند:

• شمع گرم و شمع سرد (بسته به دمای کاری موتور)
• شمع نیکلی (معمولی و اقتصادی)
• شمع ایریدیومی و پلاتینیومی (طول عمر بیشتر و عملکرد بهتر)
• شمع‌های چند الکترودی (برای بهبود جرقه‌زنی و راندمان احتراق)

زمان تعویض و نگهداری شمع‌ها

برای حفظ راندمان موتور، توصیه می‌شود شمع‌ها را هر ۸ تا ۱۰ هزار کیلومتر بررسی و تمیز کرده و در بازه ۱۶ تا ۲۰ هزار کیلومتر آنها را تعویض کنید (در شمع‌های معمولی). شمع‌های ایریدیومی یا پلاتینیومی ممکن است تا ۸۰ هزار کیلومتر نیز دوام بیاورند، اما بررسی منظم همچنان ضروری است.

نکته مهم:

کیفیت شمع تأثیر مستقیم بر عملکرد خودرو دارد. استفاده از شمع‌های بی‌کیفیت یا تقلبی می‌تواند باعث افزایش مصرف سوخت، کاهش توان موتور و اختلال در جرقه‌زنی شود. پیشنهاد می‌شود حتماً از برندهای معتبر و باکیفیت استفاده شود.

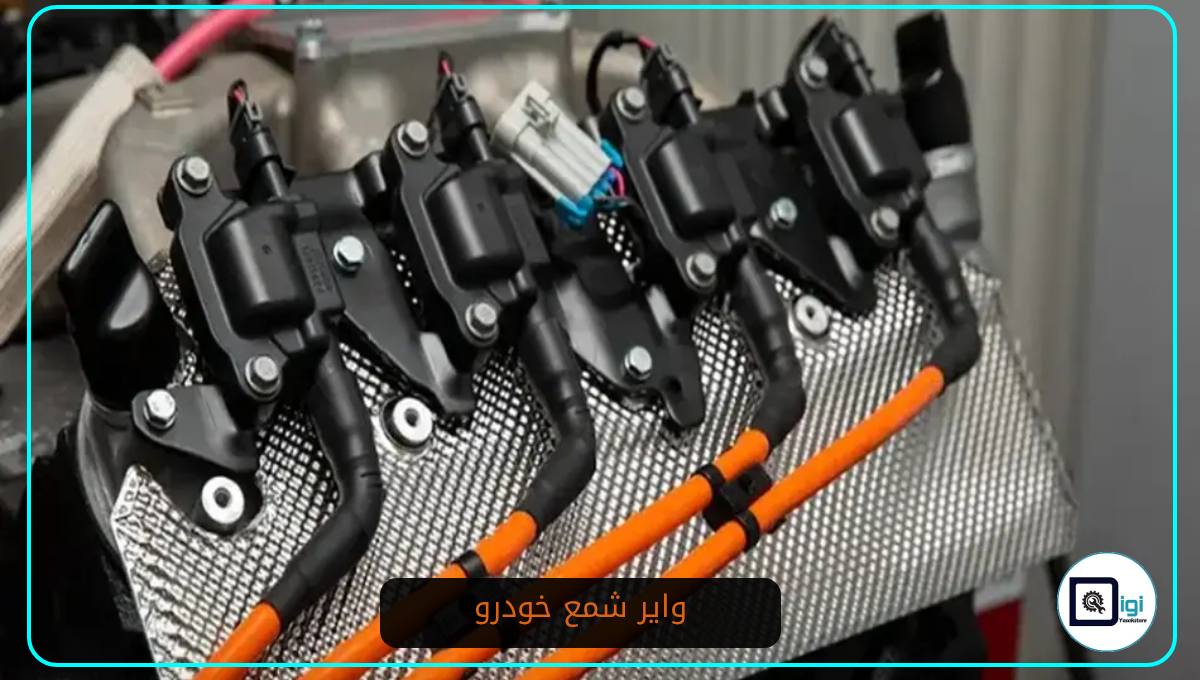

وایر شمع خودرو؛ پل انتقال برق فشار قوی به شمع‌ها

در سیستم برق خودرو، پس از اینکه برق ولتاژ بالا در کوئل تولید شد، باید این جریان پرقدرت به‌درستی و بدون اتلاف انرژی به شمع‌ها منتقل شود. این انتقال حیاتی از طریق قطعه‌ای به نام وایر شمع (Spark Plug Wire) انجام می‌گیرد.

وایر شمع چیست و چه نقشی دارد؟

وایر شمع‌ها سیم‌هایی با عایق مخصوص و مقاوم در برابر حرارت و ولتاژ بالا هستند که وظیفه انتقال برق تقویت‌شده از کوئل به شمع‌ها (و در خودروهای دارای دلکو، ابتدا به دلکو و سپس به شمع‌ها) را بر عهده دارند.
این سیم‌ها باید جریان برق را در سریع‌ترین زمان ممکن و با کمترین افت ولتاژ و تداخل مغناطیسی منتقل کنند تا احتراق در زمان درست و به‌صورت کامل انجام شود.

اهمیت سلامت وایر شمع

خرابی یا فرسودگی وایر شمع می‌تواند به مشکلاتی مانند:

• ریپ زدن موتور
• افزایش مصرف سوخت
• کاهش توان موتور
• و در برخی موارد، جرقه‌زنی ناقص یا ایجاد آتش‌سوزی (در صورت نشت سوخت)

منجر شود. اصلی‌ترین دلیل خرابی وایرها، آسیب به عایق سیم‌ها یا شل شدن اتصال وایر به کوئل یا شمع است. در صورت شل بودن وایر، جرقه‌زنی کامل انجام نمی‌شود و ممکن است خودرو اصلاً روشن نشود.

نگهداری و بازدید وایر شمع

توصیه مکانیک‌ها این است که وایر شمع‌ها به‌صورت دوره‌ای مورد بازدید قرار بگیرند. در صورت مشاهده ترک، پارگی یا سایش در عایق وایر، باید آن را تعویض کرد. استفاده از وایرهای بی‌کیفیت یا غیراستاندارد می‌تواند تأثیر منفی شدیدی بر عملکرد موتور داشته باشد.

نکته فنی:

در سیستم‌های جرقه‌زنی جدیدتر، وایر شمع‌ها حذف شده‌اند و کوئل به‌صورت مستقیم روی شمع قرار می‌گیرد (سیستم کوئل-آن-پلاگ)، که باعث افزایش دقت در جرقه‌زنی و کاهش اتلاف انرژی شده است.

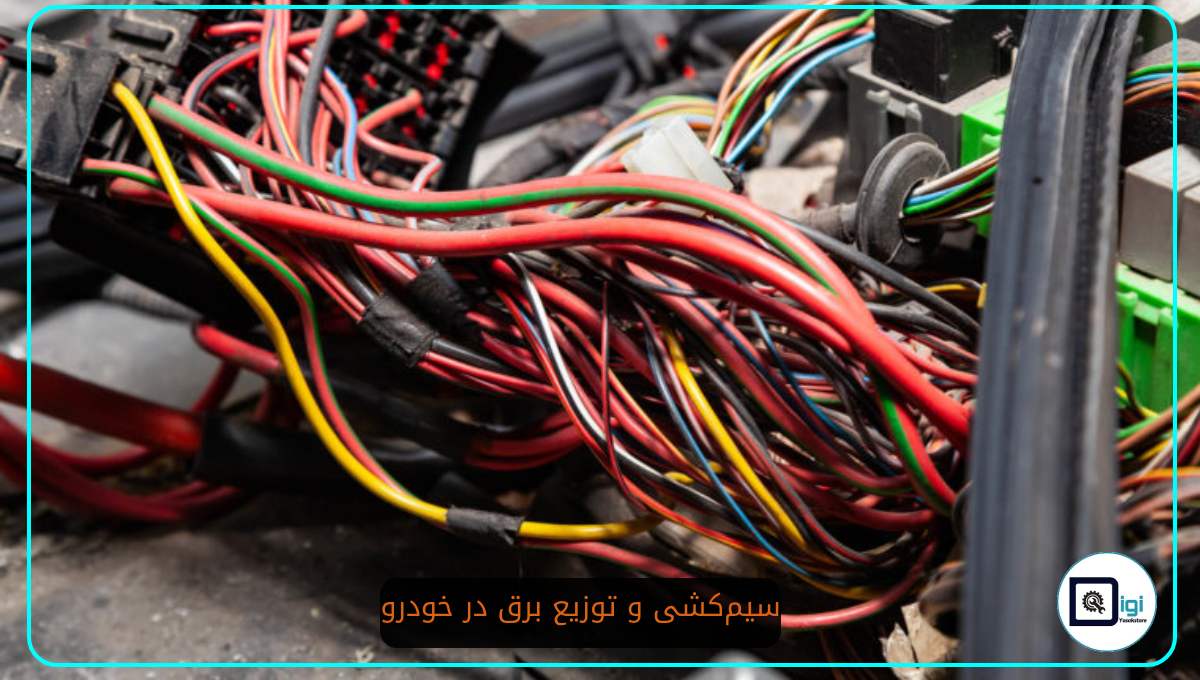

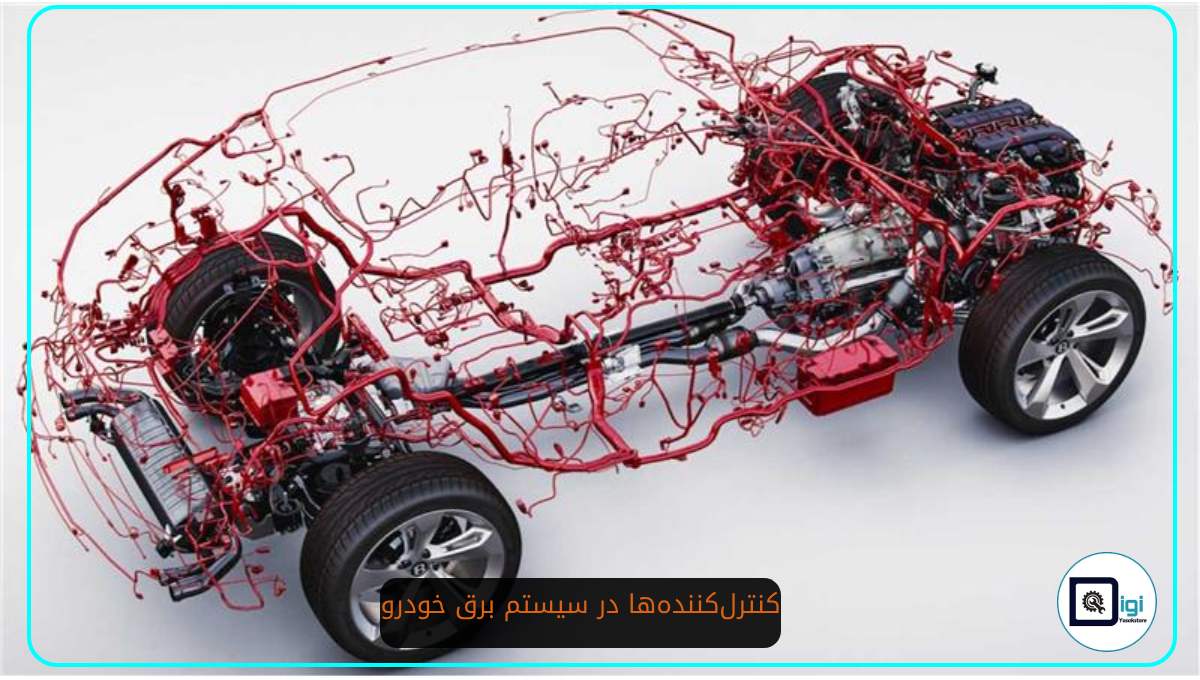

سیم‌کشی و توزیع برق در خودرو؛ رگ‌های حیاتی سیستم الکتریکی

در هر خودرویی، یکی از اجزای اساسی و در عین حال کمتر دیده‌شده، شبکه سیم‌کشی و سیستم توزیع برق آن است. این شبکه مانند رگ‌های بدن انسان، وظیفه انتقال برق از منبع (باتری و دینام) به تمامی بخش‌های برقی و الکترونیکی خودرو را بر عهده دارد.

نقش سیم‌ها در خودرو

در سیستم برق‌رسانی خودرو، صدها متر سیم در قالب مدارهای مختلف، برق مورد نیاز قطعاتی مانند:

• چراغ‌ها
• سیستم صوتی
• ECU یا کامپیوتر خودرو
• سنسورها
• پمپ‌ها
• موتورهای برف‌پاک‌کن و شیشه‌بالابر
  و ده‌ها بخش دیگر را تأمین می‌کنند.

تمامی این سیم‌ها دارای روکش عایق مقاوم در برابر گرما و خوردگی هستند تا از آسیب‌های احتمالی و اتصالات کوتاه جلوگیری شود.

توزیع برق و نقش جعبه فیوز

برق از طریق این سیم‌ها و با کنترل کلیدها و قطعات الکترونیکی به بخش‌های مختلف خودرو هدایت می‌شود. اکثر این مدارها از جعبه فیوز عبور می‌کنند که نقش محافظ سیستم برق در برابر نوسانات و اتصال کوتاه را دارد.

مدیریت سیم‌کشی در طراحی خودرو

به‌دلیل تعداد بسیار زیاد سیم‌ها در خودروهای امروزی، تولیدکنندگان خودرو تلاش کرده‌اند با ساماندهی مسیر سیم‌ها، هم عملکرد را بهبود دهند و هم از آشفتگی در فضای خودرو جلوگیری کنند. به‌همین دلیل:

• سیم‌های هم‌مسیر در یک کانال مشترک قرار می‌گیرند.
• بسیاری از سیم‌ها به‌صورت کلاف‌های منظم (هارنس) بسته‌بندی می‌شوند.
• از پوشش‌های حرارتی و محافظ مکانیکی برای افزایش طول عمر و ایمنی آنها استفاده می‌شود.

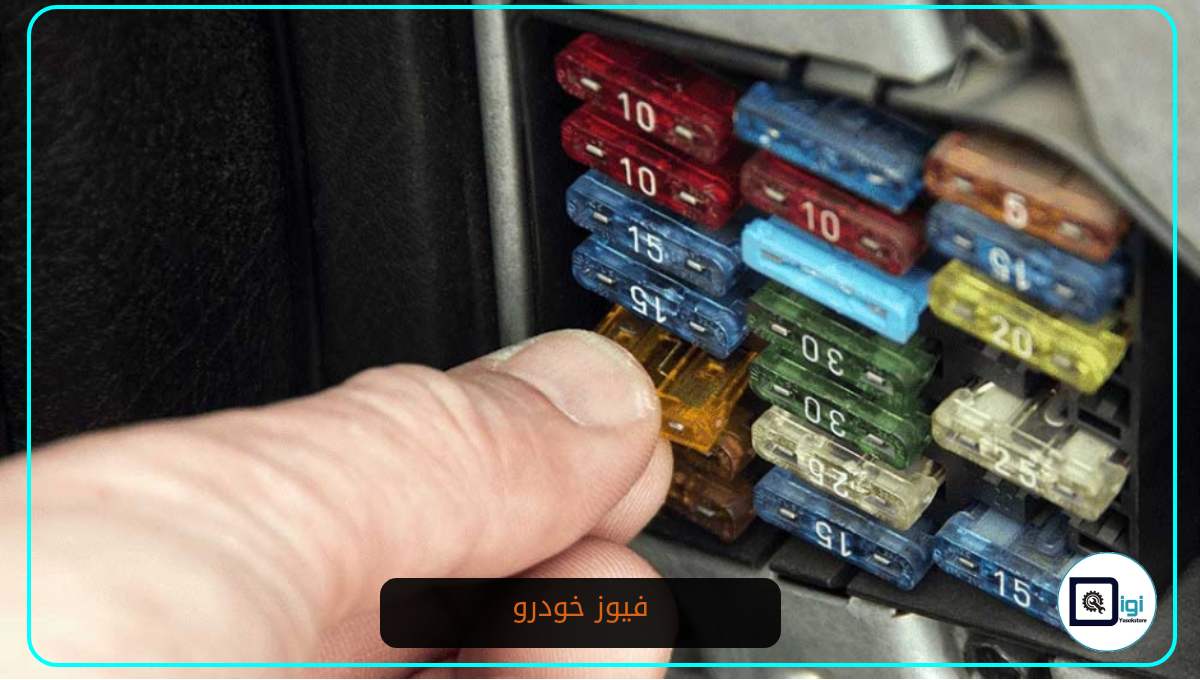

فیوز خودرو؛ نگهبان خاموش سیستم برق‌رسانی

فیوز یکی از ساده‌ترین اما مهم‌ترین قطعات در مدار برق خودرو است. وظیفه این قطعه کوچک، محافظت از سیستم‌های الکتریکی در برابر جریان‌های بیش‌ازحد و جلوگیری از آسیب‌های گسترده به تجهیزات برقی خودروست.

عملکرد فیوز چگونه است؟

درون هر فیوز، یک یا چند رشته سیم بسیار نازک قرار دارد که تنها تا یک میزان مشخص از جریان الکتریکی را می‌توانند از خود عبور دهند. اگر به دلایلی مانند اتصال کوتاه یا خرابی یک قطعه، جریان الکتریکی از مقدار مجاز بیشتر شود، این رشته سیم نازک درون فیوز می‌سوزد و مدار را قطع می‌کند. این اتفاق در واقع یک مکانیسم ایمنی خودکار است که از آسیب رسیدن به مدارهای حساس خودرو جلوگیری می‌کند.

جایگاه فیوز در خودرو

تمام خودروها مجهز به جعبه فیوز هستند که مجموعه‌ای از فیوزها را برای بخش‌های مختلف خودرو در خود جای داده است. محل این جعبه در اکثر خودروها یا زیر کاپوت (در محفظه موتور) و یا داخل کابین (زیر فرمان یا کنار داشبورد) قرار دارد.

در این جعبه، فیوزها با رنگ‌های مختلف و عددهایی روی آنها قرار گرفته‌اند. این عددها نشان‌دهنده ظرفیت جریان (برحسب آمپر) هستند و به کاربر کمک می‌کنند تا در هنگام تعویض، فیوز با ظرفیت مناسب را انتخاب کند.

نکات مهم در مورد فیوزها

• همیشه در جعبه فیوز، چند عدد فیوز یدکی قرار می‌دهند تا در صورت سوختن یکی از فیوزها، امکان تعویض سریع آن وجود داشته باشد.
• رنگ فیوزها فقط جهت تفکیک راحت‌تر در ظرفیت‌های مختلف است (مثلاً آبی = 15 آمپر، قرمز = 10 آمپر، زرد = 20 آمپر و ...).
• استفاده از فیوز با آمپر بالاتر از مقدار توصیه‌شده، ممکن است باعث سوختن سیم‌کشی و حتی آتش‌سوزی شود.

کنترل‌کننده‌ها در سیستم برق خودرو؛ نقش کلیدهای فرمان‌دهی

در خودروهای امروزی، سیستم برق‌رسانی توسط دو منبع اصلی تغذیه می‌شود: باتری در زمان خاموش بودن خودرو و دینام هنگام روشن بودن آن. اما آیا همه اجزای برقی خودرو دائماً به جریان برق نیاز دارند؟ قطعاً نه. برای مثال، چراغ‌ها فقط در شب یا شرایط خاص باید روشن شوند و برف‌پاک‌کن تنها هنگام بارندگی کاربرد دارد.

در اینجاست که کنترل‌کننده‌ها یا کلیدها و دکمه‌ها وارد عمل می‌شوند و نقش مهمی در مدیریت مصرف برق خودرو ایفا می‌کنند.

عملکرد کنترل‌کننده‌ها

کنترل‌کننده‌ها، اجزایی هستند که به راننده و سرنشینان امکان می‌دهند تا فعال یا غیرفعال بودن بخش‌های مختلف برقی خودرو را به‌صورت دستی کنترل کنند. این قطعات در مدارهای الکتریکی خودرو قرار گرفته و جریان برق را قطع و وصل می‌کنند یا در برخی موارد، مانند سیستم تهویه، می‌توانند شدت یا سرعت جریان را نیز تنظیم نمایند.

به عنوان نمونه:

• کلید روشنایی چراغ‌ها وظیفه دارد برق ورودی به چراغ‌ها را کنترل کند.
• کلید شیشه‌بالابر برقی تنها با فشردن یک دکمه، جریان برق لازم را به موتور شیشه‌بالابر ارسال می‌کند.
• کلیدهای تهویه مطبوع نیز می‌توانند شدت عملکرد فن و کمپرسور را تنظیم نمایند.

انواع کنترل‌کننده‌ها در خودرو

1. کلیدهای ساده قطع و وصل (ON/OFF) – مانند کلید چراغ سقفی یا بخاری عقب
2. کلیدهای چندحالته – مانند کلید نور بالا/پایین یا برف‌پاک‌کن با چند سرعت
3. کلیدهای چرخشی یا لغزشی (ولومی) – مانند کنترل شدت روشنایی پنل یا تنظیم صدا
4. دکمه‌های دیجیتال – در خودروهای مدرن‌تر که با ECU یا سیستم‌های کنترلی هوشمند در ارتباط هستند

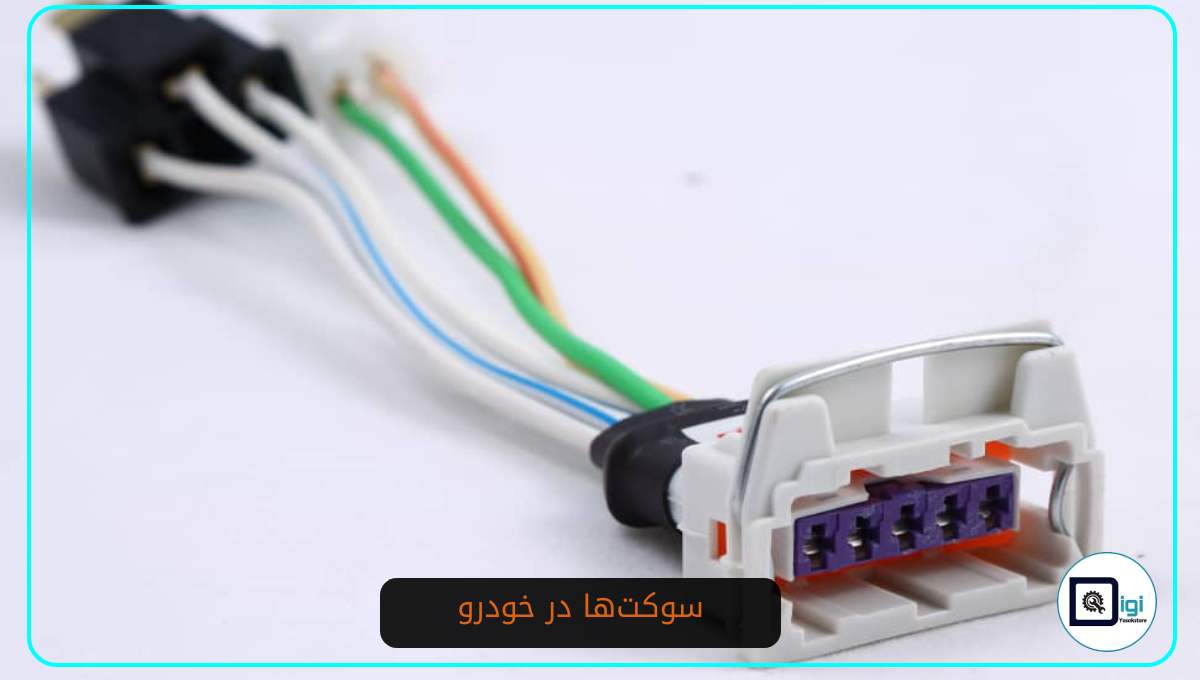

سوکت‌ها در خودرو؛ رابط‌های کوچک با نقشی بزرگ

در دنیای پیچیده برق خودرو، برخی قطعات آن‌قدر ساده به نظر می‌رسند که شاید در نگاه اول نادیده گرفته شوند. اما کافی‌ست یکی از این قطعات به ظاهر کوچک دچار مشکل شود تا عملکرد کل سیستم را مختل کند. سوکت‌ها (یا به زبان فنی‌تر، کانکتورها) یکی از همین اجزای کلیدی هستند که در عین سادگی، نقشی حیاتی در سیستم برق‌رسانی خودرو دارند.

سوکت چیست و چه کاری انجام می‌دهد؟

سوکت‌ها در اصل رابط‌هایی هستند که سیم‌های برق را به اجزای مصرف‌کننده مانند چراغ‌ها، سنسورها، موتورهای برقی، ECU و دیگر سیستم‌ها متصل می‌کنند. این قطعات امکان اتصال و جداسازی سریع، امن و دقیق بین سیم‌کشی و تجهیزات برقی را فراهم می‌سازند.

در صورت خرابی یا قطع ارتباط در یک سوکت، ممکن است تصور کنیم که خود قطعه برقی دچار مشکل شده است، در حالی که مشکل تنها از شل شدن یا سوختگی کانکتور بوده است. به همین دلیل، بررسی سلامت سوکت‌ها یکی از مراحل کلیدی عیب‌یابی در برق خودرو محسوب می‌شود.

انواع سوکت‌ها در خودرو

سوکت‌ها بر اساس تعداد رشته‌های سیم، نوع اتصال، جنس بدنه و کاربرد، به دسته‌های مختلفی تقسیم می‌شوند:

• سوکت‌های دو پین، سه پین، چهار پین و بیشتر برای کاربردهای مختلف مانند سنسور دما، چراغ‌ها، انژکتورها و...
• سوکت‌های ضد آب (Waterproof Connectors) برای بخش‌هایی که در معرض رطوبت و گرد و غبار هستند
• سوکت‌های قفل‌دار (Locking Connectors) برای اتصال محکم و ایمن در برابر لرزش و فشار

خرابی سوکت‌ها؛ مشکلی رایج و نادیده گرفته‌شده

یکی از مشکلات رایج در سیستم برق خودرو، اتصال نامناسب یا قطع ارتباط در سوکت‌ها است. سوکت‌ها ممکن است به مرور زمان دچار:

• زنگ‌زدگی یا سولفاته شدن
• شل شدن یا خارج شدن پین‌ها
• شکستن بدنه پلاستیکی
• یا اتصال ناقص داخلی شوند.

در بسیاری از موارد، تعویض یا تعمیر یک سوکت آسیب‌دیده می‌تواند عملکرد یک قطعه برقی را کاملاً بازیابی کند.

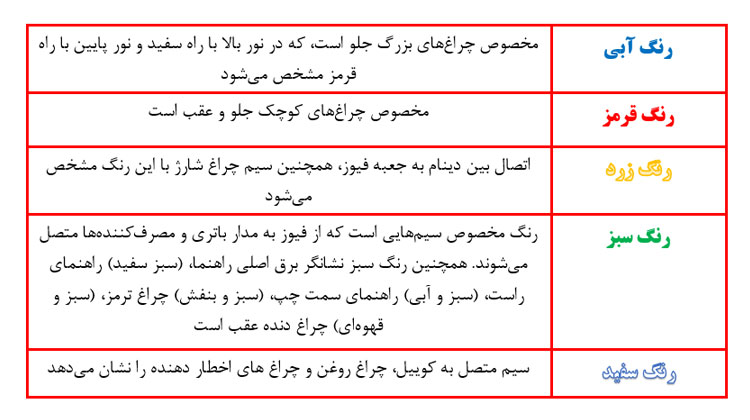

رنگ سیم‌ها در خودرو نشانه چیست؟

در سیستم برق‌رسانی پیچیده خودروها، صدها متر سیم و ده‌ها مدار الکتریکی وجود دارد که شناسایی مسیر هر سیم را برای تعمیرکاران و حتی خودروسازان دشوار می‌کند. برای رفع این مشکل، شرکت‌های خودروسازی از رنگ‌بندی استاندارد سیم‌ها استفاده می‌کنند تا تشخیص و عیب‌یابی سیم‌کشی خودرو آسان‌تر شود.

هر رنگ سیم، نمایانگر یک وظیفه مشخص در سیستم برق خودرو است. البته ممکن است برخی کارخانه‌ها از رنگ‌بندی اختصاصی خود استفاده کنند، اما در بسیاری از خودروها، رنگ‌های پرکاربرد با کاربرد مشخص مورد استفاده قرار می‌گیرند.

در جدول زیر، پرکاربردترین رنگ‌های سیم و کاربرد آن‌ها را مشاهده می‌کنید:

چرا شناخت رنگ سیم‌ها مهم است؟

🔧 اگر یک چراغ خودرو ناگهان خاموش شد یا قسمتی از سیستم برق‌رسانی از کار افتاد، اولین مرحله در عیب‌یابی، بررسی مسیر سیم‌کشی آن بخش بر اساس رنگ سیم‌هاست. این کار باعث صرفه‌جویی در زمان، جلوگیری از اشتباهات خطرناک و کاهش هزینه تعمیرات می‌شود.

 اجزای اصلی سیستم برق خودرو

سیستم برق خودرو یکی از مهم‌ترین بخش‌های عملکردی هر وسیله نقلیه است که بدون آن، بسیاری از امکانات خودرو از کار می‌افتند. به‌طور کلی، این سیستم از پنج بخش اصلی تشکیل شده که در ادامه به بررسی نقش و عملکرد هر بخش می‌پردازیم.

⚡ 1. تولیدکننده برق (دینام یا آلترناتور)

نقش تولید برق در خودرو به عهده دینام در مدل‌های قدیمی و آلترناتور در خودروهای جدید است. هر دو وظیفه تبدیل نیروی مکانیکی (حاصل از گردش موتور و تسمه) به برق ۱۲ ولت را دارند. این برق پس از تولید، برای شارژ باتری و تامین انرژی لازم برای تجهیزات الکتریکی در زمان روشن بودن خودرو استفاده می‌شود.

💡 نکته: آلترناتور برخلاف دینام، بازدهی بالاتری دارد و در دور موتور پایین نیز می‌تواند باتری را شارژ کند.

🔋 2. ذخیره‌کننده برق (باتری)

باتری خودرو انرژی الکتریکی تولید شده توسط آلترناتور را ذخیره کرده و در زمان خاموشی موتور، برق مورد نیاز مصرف‌کننده‌ها را تأمین می‌کند. وظایفی مانند روشن کردن چراغ‌ها، کارکرد برف‌پاک‌کن، سیستم صوتی، استارت و سایر تجهیزات برقی در زمان خاموش بودن خودرو به عهده باتری است.

⚠️ باتری دارای دو قطب مثبت و منفی است و نوع آن بسته به مدل خودرو می‌تواند متفاوت باشد، اما عملکرد کلی همه آن‌ها مشابه است.

🔌 3. توزیع‌کننده برق (سیم‌کشی خودرو)

سیم‌کشی خودرو یا همان توزیع‌کننده برق، وظیفه انتقال جریان برق از منبع (آلترناتور یا باتری) به مصرف‌کننده‌ها را بر عهده دارد. برای نظم‌دهی بهتر، سیم‌ها را به‌صورت دسته‌ای در لوله‌های پلاستیکی یا با چسب مخصوص برق کنار هم قرار می‌دهند تا تعمیر و عیب‌یابی ساده‌تر شود.

🎛️ 4. کنترل‌کننده برق (کلیدها و دکمه‌ها)

کلیدها و دکمه‌های داخل خودرو، همان کنترل‌کننده‌های سیستم برق هستند که اجازه می‌دهند راننده یا سرنشین کنترل دقیق‌تری روی وضعیت تجهیزات برقی داشته باشند. برخی فقط وضعیت روشن/خاموش را کنترل می‌کنند (مثل کلید چراغ)، درحالی‌که برخی دیگر شدت و جهت را هم تنظیم می‌کنند (مثل کلید بالابر شیشه یا تنظیم دور فن).

💡 5. مصرف‌کننده برق (تجهیزات برقی خودرو)

هر قطعه‌ای در خودرو که برای عملکرد خود به برق نیاز دارد، در دسته مصرف‌کننده‌ها قرار می‌گیرد. از چراغ‌ها، رادیو و ضبط گرفته تا استارت، فن، کولر، گرم‌کن شیشه، بالابر شیشه و سیستم هشداردهنده، همگی مصرف‌کننده برق هستند و وابسته به کارکرد صحیح سایر اجزای سیستم برق خودرو می‌باشند.

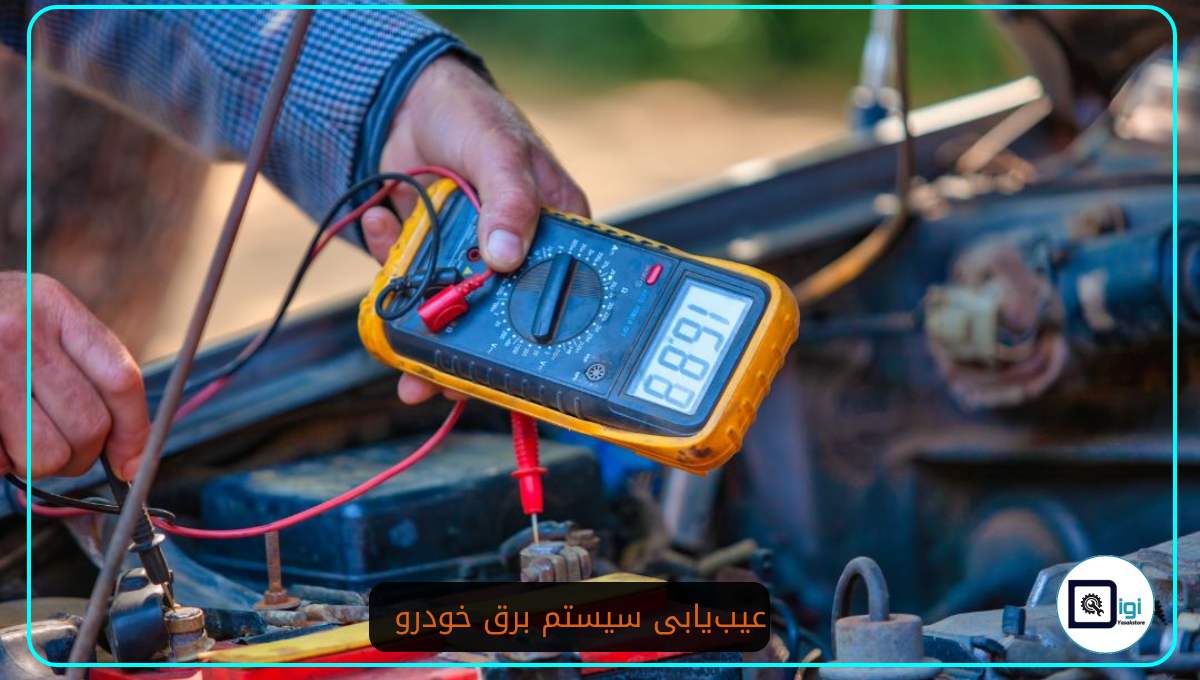

راهنمای عیب‌یابی سیستم برق خودرو؛ از علائم تا راه‌حل‌ها

سیستم برق خودرو یکی از حساس‌ترین و حیاتی‌ترین بخش‌های فنی خودرو است. کوچک‌ترین اختلال در عملکرد آن می‌تواند منجر به خاموش شدن خودرو یا از کار افتادن تجهیزات مهمی مثل چراغ‌ها، استارت یا سیستم تهویه شود. در این بخش با نشانه‌های خرابی برق خودرو و مراحل اولیه عیب‌یابی آشنا می‌شویم.

⚠️ نشانه‌های اولیه خرابی سیستم برق خودرو

اولین علامتی که معمولاً مشاهده می‌شود، نوسان یا قطعی در سیستم روشنایی مانند چراغ‌های جلو، چراغ ترمز یا نور داخل کابین است. همچنین ممکن است تجهیزات برقی مثل شیشه‌بالابر، برف‌پاک‌کن یا رادیو به‌درستی کار نکنند یا اصلاً روشن نشوند.

✅ اولین قدم: بررسی فیوزها

قبل از بررسی‌های تخصصی، حتماً نگاهی به جعبه فیوز بیندازید. گاهی تنها با تعویض یک فیوز سوخته می‌توان مشکل را حل کرد، بدون اینکه نیاز به باز کردن قطعات دیگر باشد.

🔄 بررسی دینام و باتری

اگر فیوزها سالم بودند، نوبت بررسی دینام (یا آلترناتور) و باتری است:

• دینام معیوب ممکن است برق کم یا بیش از حد تولید کند که هر دو حالت برای سیستم برقی خودرو مضر است.
• پارگی تسمه دینام نیز مانع از انتقال نیروی مکانیکی برای تولید برق می‌شود.
• باتری ضعیف یا خراب برق کافی را برای روشن کردن خودرو یا تغذیه سیستم‌های الکتریکی تأمین نمی‌کند.
• اتصالات باتری اگر سولفاته یا شل باشند، مانع از شارژ صحیح باتری شده و عملکرد کل سیستم را مختل می‌کنند.
• در باتری‌های اسیدی، کاهش یا عدم تعادل بین آب و اسید باتری نیز باعث افت عملکرد و حتی از کار افتادن کامل باتری می‌شود.

🛠️ تعمیر برق خودرو؛ کاری برای متخصصان

حتی اگر منبع مشکل را شناسایی کردید، توصیه می‌کنیم به‌هیچ‌وجه خودسرانه اقدام به تعمیر نکنید. سیستم برق خودرو بسیار حساس و تخصصی است و دخالت ناآگاهانه ممکن است مشکل را بزرگ‌تر کند یا خطرات جانی داشته باشد. بهترین کار، مراجعه به یک مکانیک برق‌کار خودرو حرفه‌ای است تا با ابزار و تجربه مناسب مشکل را به‌درستی برطرف کند.

💡 جمع‌بندی عیب‌یابی سیستم برق خودرو

عیب‌یابی برق خودرو گاهی با یک بررسی ساده مثل تعویض فیوز حل می‌شود و گاهی نیاز به بررسی دقیق دینام، باتری و سیم‌کشی دارد. شناخت علائم و اقدامات اولیه می‌تواند جلوی هزینه‌های سنگین‌تر و خرابی‌های جدی‌تر را بگیرد.

برق خودرو pdf

سیستم برق خودرو.pdf

جمع‌بندی: سیستم برق خودرو و اجزای اصلی آن

سیستم برق خودرو یکی از حیاتی‌ترین بخش‌های فنی خودرو است که بدون آن عملکرد بسیاری از اجزای خودرو ممکن نیست. این سیستم به‌طور کلی از پنج بخش اصلی شامل تولیدکننده (دینام یا آلترناتور)، ذخیره‌کننده (باتری)، توزیع‌کننده (سیم‌کشی)، کنترل‌کننده (کلیدها و رله‌ها) و مصرف‌کننده‌های برقی تشکیل شده است. هر یک از این اجزا نقشی کلیدی در عملکرد صحیح خودرو دارند.

همچنین در بخش عیب‌یابی یاد گرفتیم که بسیاری از مشکلات برقی خودرو مانند روشن نشدن خودرو، نوسان در چراغ‌ها یا خرابی تجهیزات، ممکن است به دلایلی ساده مانند فیوز سوخته، باتری ضعیف یا اتصالات سولفاته مرتبط باشند. اما توصیه می‌شود تشخیص دقیق و تعمیر این مشکلات را به مکانیک یا برق‌کار خودرو بسپارید.

با آشنایی کامل با اجزای سیستم برق خودرو، می‌توانید دید بهتری نسبت به عملکرد خودرو داشته باشید و در مواقع ضروری سریع‌تر علت مشکل را شناسایی کنید.

 سؤالات متداول درباره سیستم برق خودرو و اجزای آن

1. سیستم برق خودرو چیست و چه وظیفه‌ای دارد؟

سیستم برق خودرو مجموعه‌ای از اجزا و مدارهای الکتریکی است که وظیفه تأمین، ذخیره، توزیع و کنترل برق مورد نیاز تجهیزات مختلف خودرو را بر عهده دارد. این سیستم شامل دینام، باتری، سیم‌کشی، فیوزها، کلیدها و مصرف‌کننده‌هایی مانند چراغ‌ها، استارت و سیستم تهویه است.

2. آیا امکان یادگیری صفر تا صد برق خودرو وجود دارد؟

بله. با مطالعه منابع آموزشی معتبر و شرکت در دوره‌های عملی، می‌توان از مفاهیم پایه تا پیشرفته برق خودرو مانند نقشه‌خوانی، عیب‌یابی، سیم‌کشی و تعمیر اجزا را به‌صورت کامل یاد گرفت.

3. وظیفه سیستم الکترونیکی خودرو چیست؟

سیستم الکترونیکی خودرو شامل مدارهای هوشمند، ECU، سنسورها و عملگرهایی است که کنترل دقیق عملکرد پیشرانه، سوخت‌رسانی، سیستم ترمز ABS، کیسه هوا، و بسیاری از امکانات رفاهی و ایمنی خودرو را به عهده دارند.

4. چگونه می‌توان برق خودرو را عیب‌یابی کرد؟

برای عیب‌یابی برق خودرو باید علائم خرابی مانند نوسان چراغ‌ها، کار نکردن استارت یا تجهیزات برقی را بررسی کرد. ابتدا جعبه فیوز، سپس وضعیت دینام، باتری، اتصالات و سیم‌کشی باید بررسی شود. استفاده از مولتی‌متر و تستر مخصوص نیز توصیه می‌شود.

5. مهم‌ترین قطعات برقی خودرو پراید کدامند؟

در خودرو پراید اجزای برقی شامل باتری، دینام، استارت، کلید چراغ، رله‌ها، فیوزها، شمع‌ها، سیم‌کشی، فن، ECU، و سنسورهایی مانند سنسور دمای آب و موقعیت دریچه گاز هستند.

6. سیستم برق خودرو را چگونه می‌توان به‌صورت جدول یاد گرفت؟

برای یادگیری بهتر، می‌توان اجزای برق خودرو را در قالب جدول دسته‌بندی کرد. مثلاً:
