نحوه عملکرد سیستم ترمز خودرو + معرفی انواع آن

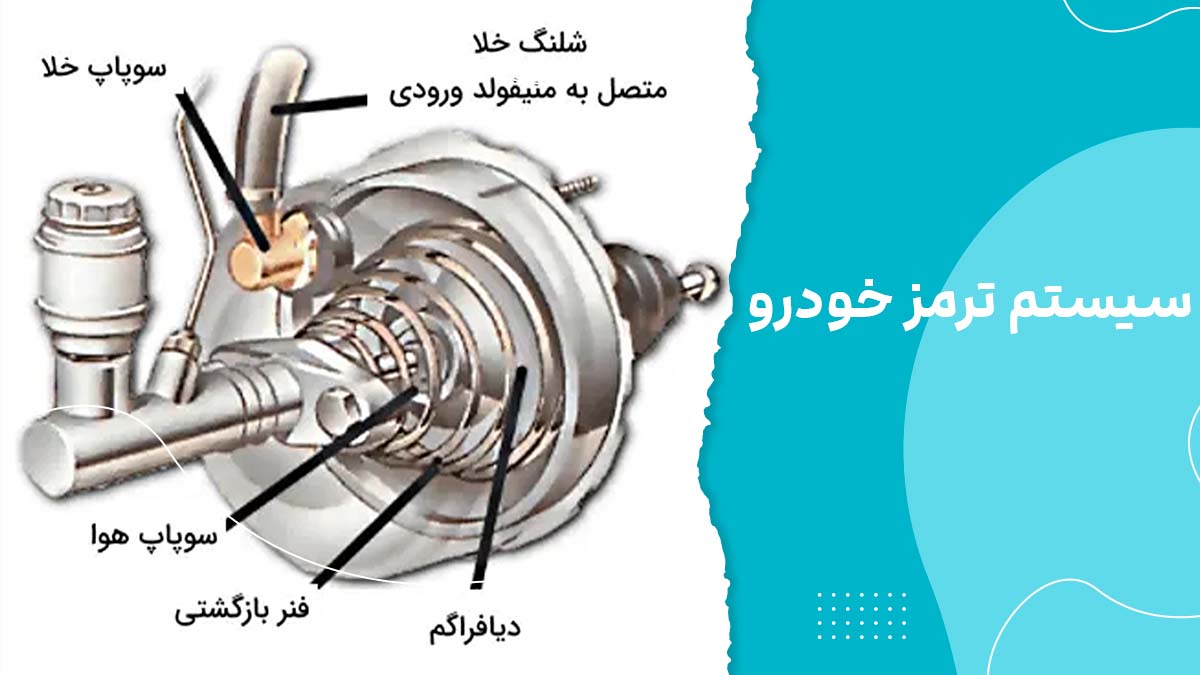

با فشار دادن پدال ترمز، دریچه ای که سمت عقب دیافراگم را به منیفولد متصل می کند، بسته می شود و دریچه ای باز می شود که هوا را از خارج به داخل وارد می کند. فشار بیشتر، هوای بیرون دیافراگم را به سمت جلو هدایت می کند تا پیستون اصلی سیلندر را فشار دهد و در نتیجه به ترمزگیری کمک کند.

سیستم ترمز خودرو چگونه کار می‌کند؟

سیستم ترمز خودرو وظیفه دارد با ایجاد اصطکاک بین لنت ترمز و دیسک یا کاسه چرخ، سرعت خودرو را کاهش داده و آن را متوقف کند. این سیستم با تبدیل انرژی حرکتی خودرو به گرما، نیروی لازم برای توقف را ایجاد می‌کند.

در بیشتر خودروهای امروزی، ترمزها به‌صورت هیدرولیکی کار می‌کنند. با فشار دادن پدال ترمز، نیروی واردشده از طریق روغن ترمز به چرخ‌ها منتقل می‌شود. چون روغن ترمز قابلیت فشرده شدن ندارد، فشار ایجادشده را به‌سرعت منتقل کرده و باعث درگیر شدن لنت‌ها با دیسک ترمز می‌شود.

سیستم ترمز علاوه بر توقف خودرو، در کنترل پایداری، حفظ تعادل در پیچ‌ها و جلوگیری از لغزش نیز نقش مهمی دارد. فناوری‌هایی مانند ABS و EBD نیز به عملکرد بهتر و ایمن‌تر ترمز کمک می‌کنند.

بیشتر بخوانید:لوازم یدکی فوتون تونلند

نحوه عملکرد سیستم ترمز خودرو

وقتی خودرو در حال حرکت است، طبق قانون اینرسی تمایل دارد حرکت خود را حفظ کند. برای کاهش سرعت یا توقف آن، باید نیروی مقاومی ایجاد شود. مهندسان خودرو با طراحی سیستم ترمز، نیروی کم واردشده به پدال را چندین برابر کرده و به نیروی لازم برای توقف خودرو تبدیل می‌کنند.

در این فرآیند، دو عامل مهم نقش دارند:

مزیت مکانیکی: ساختار اهرمی پدال ترمز باعث افزایش نیروی اولیه راننده می‌شود.
سیستم هیدرولیکی: روغن ترمز به دلیل تراکم‌ناپذیر بودن، فشار ایجادشده را به چرخ‌ها منتقل می‌کند. طبق قانون پاسکال، این فشار در تمام بخش‌های سیستم پخش شده و باعث فعال شدن کالیپرها و فشرده شدن لنت‌ها روی دیسک ترمز می‌شود.

در نهایت، اصطکاک بین لنت و دیسک ترمز انرژی حرکتی خودرو را به گرما تبدیل کرده و باعث کاهش سرعت یا توقف کامل خودرو می‌شود. هرچه کیفیت قطعات ترمز و ضریب اصطکاک مناسب‌تر باشد، عملکرد سیستم ترمز نیز بهتر و ایمن‌تر خواهد بود.

به همین دلیل، توقف یک خودروی سنگین با یک فشار ساده روی پدال امکان‌پذیر است؛ زیرا سیستم ترمز با استفاده از قوانین فیزیکی، نیروی ورودی راننده را تقویت کرده و به نیروی مؤثر برای کنترل خودرو تبدیل می‌کند.

انواع سیستم ترمز خودرو

سیستم‌های ترمز خودرو با توجه به نوع عملکرد، فناوری ساخت و کاربرد، مدل‌های مختلفی دارند

در برخی خودروها نیز چند نوع سیستم ترمز به‌صورت هم‌زمان برای افزایش ایمنی استفاده می‌شود.

ترمز مکانیکی

ترمز مکانیکی یکی از قدیمی‌ترین سیستم‌های ترمز خودرو است که نیروی پدال را از طریق قطعاتی مانند اهرم‌ها، فنرها و میله‌های مکانیکی به چرخ‌ها منتقل می‌کند. این سیستم امروزه کاربرد محدودی دارد و بیشتر در خودروهای قدیمی دیده می‌شود؛ زیرا دقت و قدرت آن نسبت به سیستم‌های جدید کمتر است.

ترمز هیدرولیکی

رایج‌ترین نوع ترمز در خودروهای امروزی، سیستم ترمز هیدرولیکی است. در این سیستم، با فشار دادن پدال ترمز، روغن ترمز تحت فشار قرار گرفته و این نیرو را به کالیپرها و پیستون‌های چرخ منتقل می‌کند. سپس لنت‌ها با دیسک ترمز تماس پیدا کرده و با ایجاد اصطکاک، سرعت خودرو کاهش می‌یابد.

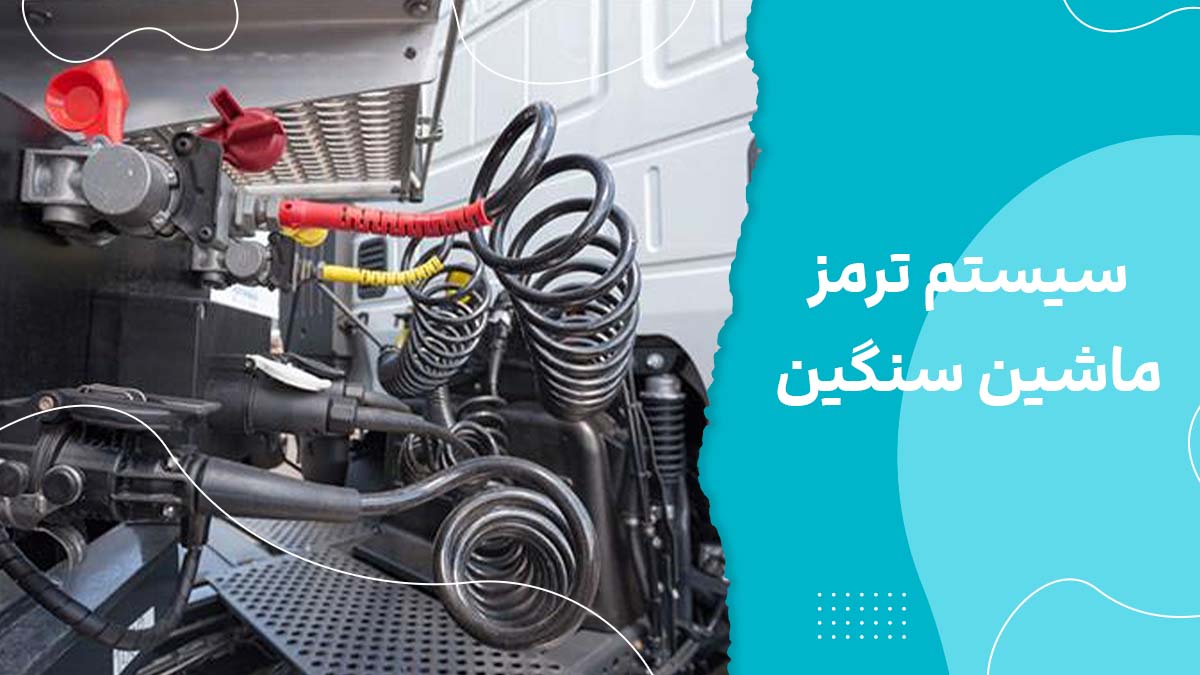

ترمز پنوماتیکی (هوایی)

در سیستم ترمز پنوماتیکی به جای روغن، از هوای فشرده برای ایجاد نیروی ترمز استفاده می‌شود. این نوع ترمز بیشتر در خودروهای سنگین مانند کامیون‌ها، اتوبوس‌ها و قطارها کاربرد دارد؛ زیرا قدرت بیشتری برای توقف وزن‌های بالا فراهم می‌کند.

ترمز خلأ

در ترمزهای خلأ، کاهش فشار هوا در سیستم باعث حرکت قطعات ترمز و ایجاد نیروی لازم برای توقف می‌شود. این فناوری بیشتر در وسایل نقلیه ریلی مانند قطارها استفاده شده و در خودروهای سواری کاربرد گسترده‌ای ندارد.

ترمز مغناطیسی

ترمز مغناطیسی با استفاده از نیروی الکترومغناطیسی بدون تماس مستقیم قطعات عمل می‌کند. به دلیل نبود اصطکاک مکانیکی، استهلاک کمتری دارد و عمر قطعات آن بیشتر است. این فناوری هنوز در خودروهای معمولی فراگیر نشده، اما عملکرد بسیار دقیق و قدرتمندی دارد.

ترمز الکتریکی

ترمز الکتریکی بیشتر در خودروهای برقی و هیبریدی استفاده می‌شود و با کمک موتور الکتریکی فرآیند کاهش سرعت را انجام می‌دهد. مهم‌ترین انواع آن عبارت‌اند از:

ترمز بازیاب انرژی (Regenerative Braking): انرژی حرکتی خودرو را به انرژی الکتریکی تبدیل کرده و دوباره در باتری ذخیره می‌کند.
ترمز مقاومتی: با استفاده از مقاومت‌های الکتریکی، انرژی حرکتی را به گرما تبدیل می‌کند.
ترمز پلاگین: با تغییر عملکرد موتور الکتریکی، باعث کاهش سرعت خودرو می‌شود.

مقایسه انواع سیستم ترمز خودرو

مکانیکی	خودروهای قدیمی	ساختار ساده
هیدرولیکی	خودروهای سواری	عملکرد دقیق و رایج
پنوماتیکی	خودروهای سنگین	قدرت توقف بالا
خلأ	قطارها	عملکرد بدون سیستم روغنی
مغناطیسی	فناوری‌های جدید	استهلاک کم
الکتریکی	خودروهای برقی	بازیابی انرژی

سیستم ABS و فناوری‌های کمکی ترمز خودرو

در هنگام ترمزگیری شدید یا ناگهانی، یکی از خطرات اصلی قفل شدن چرخ‌ها است. زمانی که چرخ‌ها قفل شوند، اصطکاک لازم با سطح جاده کاهش پیدا کرده و راننده کنترل کمتری روی مسیر خودرو خواهد داشت. برای جلوگیری از این مشکل، سیستم‌های کمکی مانند ABS (سیستم ترمز ضد قفل) طراحی شده‌اند.

سیستم ABS با بررسی مداوم سرعت چرخ‌ها، احتمال قفل شدن آن‌ها را تشخیص می‌دهد و در صورت نیاز، فشار روغن ترمز را به‌صورت لحظه‌ای کم و زیاد می‌کند. این فرآیند چندین بار در هر ثانیه انجام می‌شود تا چرخ‌ها همچنان بچرخند و خودرو قابلیت فرمان‌پذیری خود را حفظ کند.

اجزای اصلی سیستم ABS

سنسورهای سرعت چرخ: میزان چرخش هر چرخ را بررسی می‌کنند.
واحد کنترل الکترونیکی (ECU): اطلاعات سنسورها را تحلیل کرده و فرمان لازم را صادر می‌کند.
واحد هیدرولیکی و پمپ ABS: فشار روغن ترمز را کنترل می‌کند.
شیرهای کنترل فشار: میزان نیروی ترمز هر چرخ را تنظیم می‌کنند.

سیستم ترمز کاسه‌ای چگونه کار می‌کند؟

ترمز کاسه‌ای یکی از قدیمی‌ترین انواع سیستم‌های ترمز خودرو است که هنوز در بسیاری از خودروها، به‌خصوص در چرخ‌های عقب خودروهای اقتصادی، استفاده می‌شود. عملکرد این سیستم بر پایه فشار هیدرولیکی و ایجاد اصطکاک است.

زمانی که راننده پدال ترمز را فشار می‌دهد، روغن ترمز درون سیستم حرکت کرده و فشار ایجادشده به پیستون‌های ترمز چرخ منتقل می‌شود. پیستون‌ها با وارد کردن نیرو به کفشک‌های ترمز، آن‌ها را به سمت دیواره داخلی کاسه ترمز فشار می‌دهند.

با تماس کفشک‌ها با سطح داخلی کاسه فلزی ترمز، اصطکاک ایجاد شده و سرعت چرخش کاسه که همراه چرخ خودرو می‌چرخد، کاهش پیدا می‌کند. در نتیجه سرعت خودرو کم شده و امکان توقف فراهم می‌شود.

بیشتر بخوانید: لوازم یدکی فوتون تونلند G7

مزایای ترمز دیسکی

صدای کمتر هنگام ترمزگیری و عملکرد نرم‌تر نسبت به بسیاری از سیستم‌های کاسه‌ای
سایش یکنواخت‌تر لنت‌ها و کاهش اختلاف فرسودگی بین لنت‌ها
قدرت ترمزگیری بالاتر و ایجاد شتاب منفی بیشتر برای توقف سریع‌تر خودرو
عملکرد ثابت در سرعت‌های مختلف و کاهش افت قدرت ترمز در استفاده مداوم
حساسیت کمتر نسبت به فرسودگی قطعات و حفظ عملکرد بهتر در طول زمان
دفع حرارت بهتر به دلیل طراحی باز دیسک و کاهش احتمال داغ شدن سیستم

معایب ترمز دیسکی

قیمت بالاتر نسبت به ترمز کاسه‌ای به دلیل ساختار پیچیده‌تر
حساسیت بیشتر به رطوبت و آلودگی‌هایی مانند گردوغبار که می‌تواند روی عملکرد آن تأثیر بگذارد
نیاز به نیروی هیدرولیکی مناسب برای ایجاد فشار کافی روی لنت‌ها
هزینه تعمیر و تعویض قطعات بیشتر در مقایسه با سیستم‌های ساده‌تر

ترمز دیسکی بهتر است یا کاسه‌ای؟

انتخاب بین ترمز دیسکی و کاسه‌ای به نوع خودرو، وزن، شرایط استفاده و طراحی سیستم ترمز بستگی دارد. در واقع دیسکی یا کاسه‌ای بودن، به بخش ترمز هر چرخ مربوط می‌شود و کل سیستم ترمز خودرو را شامل نمی‌شود.

بخش‌های اصلی سیستم ترمز خودرو

سیستم ترمز خودرو از مجموعه‌ای از قطعات هماهنگ تشکیل شده است که وظیفه کاهش سرعت و توقف ایمن خودرو را بر عهده دارند. به‌طور کلی، این سیستم شامل دو بخش اصلی است:

سیلندر اصلی ترمز (پمپ ترمز): نیروی واردشده به پدال را به فشار هیدرولیکی تبدیل کرده و آن را از طریق روغن ترمز به بخش‌های مختلف منتقل می‌کند.
مکانیزم ترمزگیری چرخ‌ها: شامل سیستم ترمز دیسکی (دیسک و لنت) یا کاسه‌ای (کاسه و کفشک) است که با ایجاد اصطکاک، سرعت چرخ‌ها را کاهش داده و خودرو را متوقف می‌کند.

اجزای سیستم ترمز خودرو

سیستم ترمز خودرو از قطعات مختلفی تشکیل شده است که با همکاری یکدیگر، نیروی راننده را منتقل کرده و باعث کاهش سرعت یا توقف خودرو می‌شوند. مهم‌ترین اجزای این سیستم عبارت‌اند از:

پدال ترمز و بوستر ترمز برای دریافت و تقویت نیروی پای راننده
سیلندر اصلی ترمز (پمپ ترمز)، پیستون و میله فشاری برای ایجاد فشار هیدرولیکی
مخزن روغن ترمز، لوله‌ها و شلنگ‌های رابط برای انتقال فشار به چرخ‌ها
سیلندر چرخ و پیستون‌ها برای تبدیل فشار روغن به حرکت مکانیکی
لنت ترمز و دیسک ترمز در سیستم‌های دیسکی برای ایجاد اصطکاک
کاسه ترمز و کفشک‌ها در سیستم‌های کاسه‌ای
فنرها، پین‌ها و قطعات نگهدارنده کفشک و لنت برای ثابت نگه داشتن اجزا
سوپاپ کنترل فشار و شیر اندازه‌گیر برای تنظیم نیروی ترمزگیری
پیچ‌های هواگیری و مسیرهای هیدرولیکی برای سرویس و نگهداری سیستم
ترمز دستی و کابل آن برای ثابت نگه داشتن خودرو در حالت توقف
کلید چراغ ترمز و چراغ هشدار ترمز برای اطلاع‌رسانی وضعیت سیستم به راننده
قطعات جانبی مانند شلنگ بوستر، اتصالات، لاستیک‌های آب‌بندی و خارهای نگهدارنده

هماهنگی این قطعات باعث می‌شود نیروی واردشده به پدال ترمز به‌درستی منتقل شده و خودرو با بیشترین ایمنی متوقف شود.

جمع‌بندی نهایی؛ نحوه عملکرد سیستم ترمز خودرو

سیستم ترمز خودرو یکی از مهم‌ترین بخش‌های ایمنی هر وسیله نقلیه است که وظیفه کاهش سرعت، کنترل حرکت و توقف خودرو را بر عهده دارد. این سیستم با استفاده از اصطکاک، نیروی هیدرولیکی و فناوری‌های هوشمند، نیروی کمی که راننده به پدال وارد می‌کند را به نیرویی قدرتمند برای متوقف کردن خودرو تبدیل می‌کند.

در خودروهای امروزی، سیستم‌های ترمز از مدل‌های مختلفی مانند ترمز دیسکی، کاسه‌ای، هیدرولیکی و الکتریکی تشکیل شده‌اند و فناوری‌هایی مانند ABS، EBD و ESC نیز به افزایش کنترل و ایمنی هنگام ترمزگیری کمک می‌کنند.

به‌طور کلی، عملکرد مناسب سیستم ترمز نتیجه هماهنگی دقیق بین تمام اجزا است. بررسی دوره‌ای، تعویض به‌موقع قطعات مصرفی و توجه به علائم خرابی، بهترین راه برای حفظ ایمنی خودرو و جلوگیری از مشکلات احتمالی در هنگام رانندگی است.

سوالات متداول درباره سیستم ترمز خودرو

سیستم ترمز خودرو چه وظیفه‌ای دارد؟

سیستم ترمز وظیفه دارد سرعت خودرو را کاهش داده، آن را متوقف کند و هنگام رانندگی کنترل و ایمنی خودرو را افزایش دهد.

سیستم ترمز ماشین چگونه کار می‌کند؟

با فشار دادن پدال ترمز، نیروی راننده توسط بوستر و سیستم هیدرولیکی تقویت شده و از طریق روغن ترمز به چرخ‌ها منتقل می‌شود. سپس لنت‌ها با ایجاد اصطکاک، سرعت خودرو را کاهش می‌دهند.
